RSF200JB-73-4R3

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.3Ω ±5% 2W 插件 通孔安装 15.5mm(长度)
供应商型号: ZT-RSF200JB-73-4R3
供应商: 海外现货
标准整包数: 1

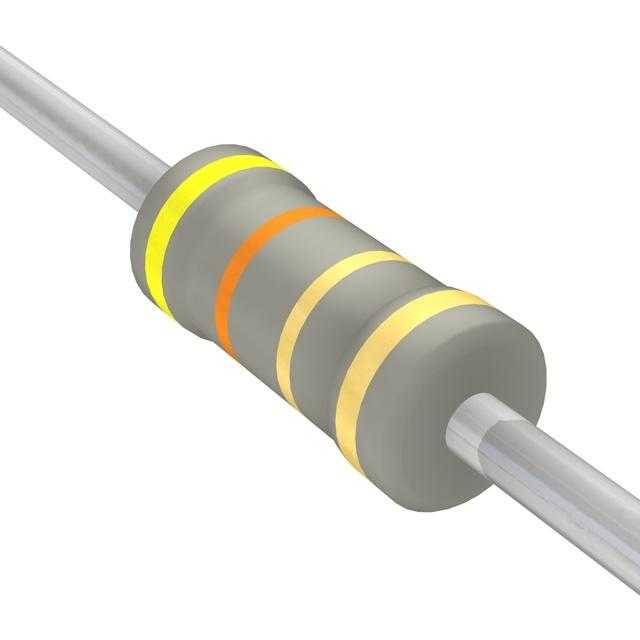

YAGEO/台湾国巨 通孔电阻 RSF200JB-73-4R3

RSF200JB-73-4R3概述

    高品质金属氧化膜电阻器技术手册

    1. 产品简介


    产品类型:通过式电阻器(Thru-Hole Resistor)
    主要功能:提供稳定和一致的电气特性,适合高精度应用。
    应用领域:广泛应用于电源、汽车电子、工业控制等领域。

    2. 技术参数


    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W, 5W
    - 阻值公差:±2%, ±5%
    - 温度系数:±300ppm/°C
    - 耐燃涂层:符合UL-94V-0标准
    - 最大工作电压:正常型最高可达750V,小型化型最高可达700V
    - 最大过载电压:正常型最高可达1000V,小型化型最高可达900V
    - 绝缘电压测试:500V(对于小型化型)
    - 工作温度范围:-55°C至+155°C
    - 尺寸规格:
    - RSF-25: 6.3±0.5 mm直径,2.4±0.2 mm高度
    - RSF-50: 9.0±0.5 mm直径,3.3±0.3 mm高度
    - RSF100: 11.5±1.0 mm直径,4.5±0.5 mm高度
    - RSF200: 15.5±1.0 mm直径,5.0±0.5 mm高度
    - RSF3WM: 17.5±1.0 mm直径,6.5±1.0 mm高度
    - RSF300: 24.5±1.0 mm直径,8.5±1.0 mm高度

    3. 产品特点和优势


    - 稳定性高:具有±300ppm/°C的低温度系数,保证在温度变化时阻值的稳定性。
    - 高可靠性:符合多项严格的测试标准,如IEC 60115-1。
    - 耐高温设计:能够在高达155°C的环境下稳定工作。
    - 高效能:在不同功率等级下提供稳定可靠的性能。
    - 安全可靠:符合UL-94V-0和UL-1412标准,确保在过载情况下的安全性。

    4. 应用案例和使用建议


    - 电源电路:用于调整和分配电流,确保稳定输出。
    - 汽车电子:在复杂电磁干扰环境中保持稳定的阻值,保证车辆的安全运行。
    - 工业控制:在高精度要求的控制系统中发挥关键作用。

    使用建议:在高温环境下工作时,需要按照制造商的指导进行功率降额处理,以确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:与市场上主流的PCB设计和焊接工艺完全兼容。
    - 技术支持:提供全面的技术支持,包括详细的安装指南和故障排除文档。

    6. 常见问题与解决方案


    - Q: 在高温环境下工作时,如何避免损坏?
    - A: 按照手册提供的功率降额曲线图进行操作。
    - Q: 如何判断电阻是否损坏?
    - A: 检查电阻是否有烧焦或破裂现象;使用万用表测量阻值,确认是否在允许的误差范围内。
    - Q: 如何清洁电阻表面?
    - A: 使用酒精棉球轻轻擦拭,避免刮伤涂层。

    7. 总结和推荐


    总体来说,RSF系列金属氧化膜电阻器具有出色的稳定性和可靠性,适用于各种严苛的应用环境。考虑到其卓越的性能和广泛的应用范围,我们强烈推荐在各种高精度和高可靠性要求的电路中使用这些电阻器。

RSF200JB-73-4R3参数

参数
电阻值 4.3Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 15.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

RSF200JB-73-4R3数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF200JB-73-4R3 RSF200JB-73-4R3数据手册

RSF200JB-73-4R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
