首页  >  产品百科  >  FMP100JR-52-330K

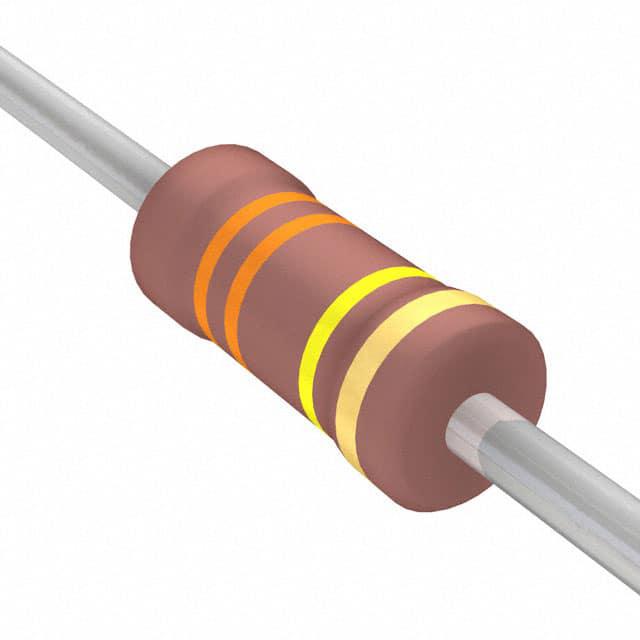

FMP100JR-52-330K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 330KΩ ±5% 1W 通孔安装 6.3mm(长度)
供应商型号: 330KWTR-ND
供应商: Digi-Key
标准整包数: 5000
YAGEO/台湾国巨 通孔电阻 FMP100JR-52-330K

FMP100JR-52-330K概述

    高品质金属薄膜高功率电阻器技术手册

    产品简介


    金属薄膜高功率电阻器(FMP系列)是一款适用于各种高要求电路应用的高品质电阻器。这些电阻器采用真空溅射系统制造,将多种金属合金和保护材料多层沉积到经过处理的高精度陶瓷基板上。在螺旋切割后,电镀铜连接引线被焊接至端帽。然后,电阻器表面涂覆一层粉色漆层,进一步提高其性能和可靠性。此类电阻器具有较高的耐火性能,并通过UL-94V-0认证,可满足在恶劣环境下使用的要求。

    技术参数


    - 尺寸:根据不同的型号,其直径和长度略有不同,例如FMP-50的直径为3.4±0.3mm,高度为1.9±0.2mm。
    - 额定功率:分为1/2W, 1W, 2W和3W四种。
    - 最大工作电压:分别为200V、350V、500V和750V。
    - 最大过载电压:分别为400V、600V、700V和1000V。
    - 绝缘电压测试:300V/500V。
    - 阻值范围:1Ω - 4.7MΩ。
    - 温度系数:±100ppm/°C或±50ppm/°C(具体取决于型号)。
    - 操作温度范围:-55°C至+155°C。

    产品特点和优势


    - 高可靠性和稳定性:通过UL-94V-0认证,能够在高温和高压环境中保持稳定性能。
    - 出色的过载能力:满足严格的UL-1412过载测试标准。
    - 高精度:电阻值的精度高达±1%,能够满足大多数高精度应用需求。
    - 卓越的环境适应性:经过多项环境性能测试,包括湿度、振动和热循环测试,确保长期运行的可靠性。

    应用案例和使用建议


    这些电阻器广泛应用于电力转换、电源供应、加热控制和驱动电路中。例如,在电动机驱动电路中,它们可以有效地提供过流保护。建议在选择电阻器时,根据具体的电流和电压需求来选择合适的型号,并确保安装位置通风良好以避免过热。

    兼容性和支持


    FMP系列电阻器易于与其他标准电子元件和设备兼容。制造商提供了详细的技术支持文档和售后维护服务,帮助客户解决可能遇到的问题并提供必要的替换件。

    常见问题与解决方案


    1. 如何判断电阻器是否损坏?
    - 使用万用表测量电阻值,如果偏离标称值过大,则可能损坏。
    2. 过载情况下如何保护电阻器?
    - 根据手册中的建议进行相应的功率降额,并确保散热措施得当。
    3. 如何改善其使用寿命?
    - 严格按照手册中的操作指南安装和使用,避免长时间过载工作。

    总结和推荐


    综上所述,FMP系列金属薄膜高功率电阻器凭借其高精度、高可靠性和良好的环境适应性,在工业和商业应用中表现优异。对于需要高性能电阻器的场合,推荐使用这一系列产品。

FMP100JR-52-330K参数

参数
电阻值 330KΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP100JR-52-330K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-330K FMP100JR-52-330K数据手册

FMP100JR-52-330K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0309 ¥ 0.2585
10000+ $ 0.0283 ¥ 0.2371
15000+ $ 0.027 ¥ 0.2261
25000+ $ 0.0255 ¥ 0.2137
35000+ $ 0.0246 ¥ 0.2063
50000+ $ 0.0238 ¥ 0.199
125000+ $ 0.0219 ¥ 0.183
250000+ $ 0.0207 ¥ 0.1729
500000+ $ 0.0203 ¥ 0.1695
库存: 10000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1292.5
