RC0201JR-0775RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 75Ω ±5% 50mW 0201 贴片安装 600μm*300μm*260μm
供应商型号: 31M-RC0201JR-0775RL
供应商: 云汉优选
标准整包数: 100

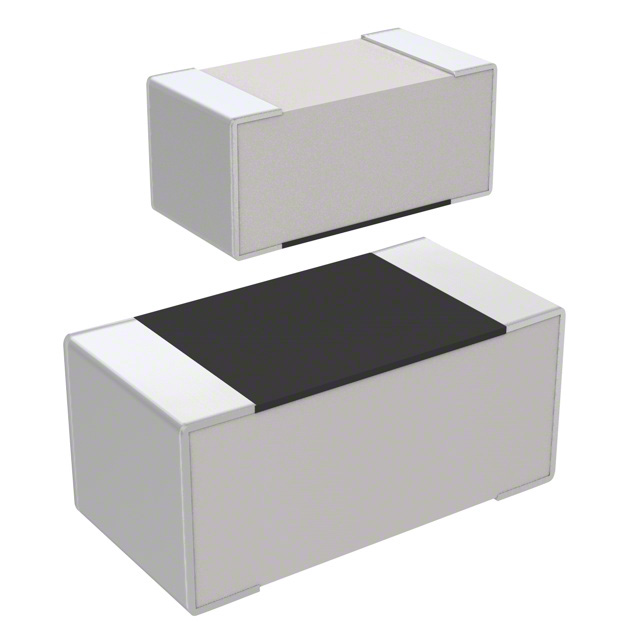

YAGEO/台湾国巨 贴片电阻 RC0201JR-0775RL

RC0201JR-0775RL概述

    # 通用片式电阻RCL系列技术手册

    产品简介


    基本介绍
    本手册介绍的是RCL系列通用片式电阻。这类电阻采用厚膜工艺制造,具有无铅端接,并适用于所有一般用途的应用。RCL系列电阻提供多种尺寸选择,涵盖0075到2512等多种规格,同时符合RoHS标准且无卤素。
    主要功能
    - 精度:提供±0.1%、±0.5%、±1%、±5%等多种精度等级。
    - 包装类型:纸带包装(R)、盘装(K)及静电安全盘装(S,仅限0075和0100)。
    - 温度系数:不同型号具有不同的温度系数,覆盖从-55℃到155℃的宽温范围。
    - 材料与结构:采用高纯度陶瓷基板,内部金属电极及厚膜电阻层,以提供高可靠性及环保特性。
    应用领域
    - 广泛应用于各种通用电子产品设计中,如电源管理、传感器接口电路、电池充电器电路及DC-DC转换器等。

    技术参数


    以下是RCL系列电阻的主要技术规格:
    | 规格 | 参数描述 |

    | 尺寸 | 0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512 |
    | 精度 | ±0.1%, ±0.5%, ±1%, ±5% |
    | 功率等级 | 1/50W至1W |
    | 额定电压 | 最大工作电压为10V至300V |
    | 耐压能力 | 额定值的两倍 |
    | 工作温度范围 | -55℃至155℃ |
    | 电阻范围 | 1Ω至100MΩ |
    | 温度系数 | -200~+600ppm/℃ |

    产品特点和优势


    独特功能
    - 环保特性:所有产品均为无卤素材料,符合RoHS标准。
    - 高可靠性:内部采用高纯度陶瓷及玻璃材料,减少环境影响。
    - 节省空间:小型化设计显著节约PCB空间。
    - 稳定性:具备良好的温度系数,确保稳定工作。
    市场竞争力
    RCL系列电阻在广泛的温度范围内仍能保持稳定的电气性能,这使得它们在高性能需求的设计中脱颖而出。其广泛的尺寸选择和高精度保证了它们在各类电子设备中的广泛适用性。

    应用案例和使用建议


    应用场景
    - 电池充电器电路:由于RCL系列电阻具有出色的温度系数,适用于电流检测电路,可以实现精确的电池电量管理和充电控制。
    - 电源管理系统:这些电阻可以作为电流感测组件,帮助实现精准的电源监控和管理。
    使用建议
    - 选择合适的尺寸:根据具体的应用场景选择合适尺寸的电阻,确保能够满足所需的电气特性。
    - 正确安装:遵循正确的焊接程序,如使用无铅焊锡并确保温度控制得当,以避免损坏。

    兼容性和支持


    RCL系列电阻具有较好的兼容性,可广泛应用于各类电子设备中。对于定制标签和特殊要求,可通过销售办公室、分销商和代表处进行咨询。

    常见问题与解决方案


    常见问题
    1. 电阻的额定电压不够清晰。
    2. 如何确定正确的包装规格。
    解决方案
    1. 查阅手册:通过手册中的公式计算电阻的额定电压,或者直接查看手册中的详细规格表。
    2. 咨询供应商:如果不确定包装规格,可以直接联系销售团队获取更多信息。

    总结和推荐


    综合评估
    RCL系列电阻以其高精度、稳定性和环境友好性在各类应用中表现出色。其广泛的工作温度范围和多样化的尺寸选择使其成为市场上极具竞争力的产品之一。
    推荐意见
    综上所述,RCL系列电阻是一款高性能、高可靠性的电子元件,非常适合于需要高精度和稳定性的应用场合。无论是对于新设计还是现有产品的升级换代,都是一个理想的选择。

RC0201JR-0775RL参数

参数
电阻值 75Ω
精度 ±5%
额定功率 50mW
温度系数 -
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
