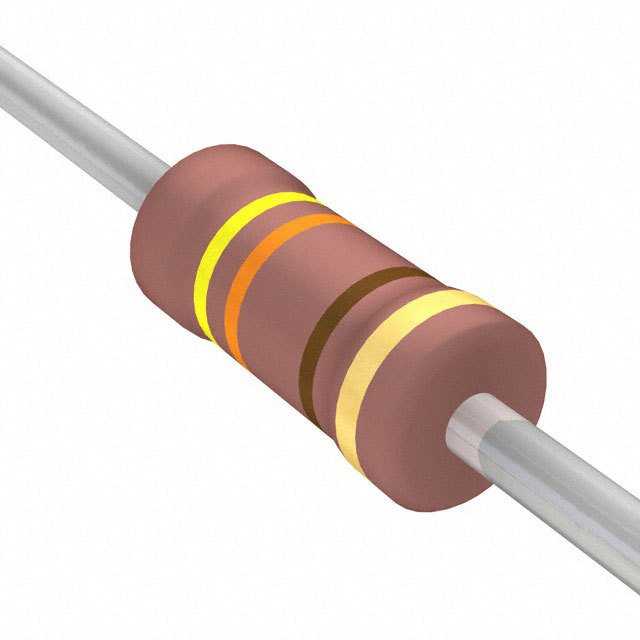

FMP200JR-52-430R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 430Ω ±5% 2W 通孔安装 9mm(长度)
供应商型号: 430ZTR-ND
供应商: Digi-Key
标准整包数: 2500
YAGEO/台湾国巨 通孔电阻 FMP200JR-52-430R

FMP200JR-52-430R概述


    产品简介


    FMP系列金属膜高功率电阻是一种适用于各种高功率应用的电子元件。这些电阻采用真空溅射系统制造,通过多层金属合金和钝化材料沉积到高纯度陶瓷基板上。随后,在电阻层上切割螺旋形凹槽,并焊接电解铜连接引脚。电阻表面涂覆粉红色保护漆。这些产品广泛应用于工业控制、电源设备、电机驱动和其他需要高可靠性的电力电子系统中。

    技术参数


    - 型号与尺寸:
    - FMP-50:直径3.4±0.3 mm,高度1.9±0.2 mm,轴向长度28±2.0 mm,引脚直径0.45±0.05 mm
    - FMP100:直径6.3±0.5 mm,高度2.4±0.2 mm,轴向长度28±2.0 mm,引脚直径0.55±0.05 mm
    - FMP200:直径9.0±0.5 mm,高度3.9±0.3 mm,轴向长度26±2.0 mm,引脚直径0.55±0.05 mm
    - FMP3WS:直径11.5±1.0 mm,高度4.5±0.5 mm,轴向长度35±2.0 mm,引脚直径0.8±0.05 mm
    - FMP300:直径15.5±1.0 mm,高度5.0±0.5 mm,轴向长度33±2.0 mm,引脚直径0.8±0.05 mm
    - 额定功率:
    - FMP-50:0.5 W
    - FMP100:1 W
    - FMP200:2 W
    - FMP3WS:3 W
    - 最大工作电压:
    - FMP-50:200 V
    - FMP100:350 V
    - FMP200:500 V
    - FMP3WS:750 V
    - 温度系数:
    ±100 ppm/°C(FMP-50 & FMP100型号,R≥10Ω)
    - 环境性能测试:
    - 短时过载测试:达到2.5倍RCWV持续5秒
    - 电气绝缘测试:在V型夹具中测试60秒,测试电压如表格所示,无击穿现象
    - 高温耐久性测试:在70°C下进行1000小时测试,精度变化±2%

    产品特点和优势


    1. 高可靠性:经过严格的温度循环、湿热稳定状态和焊接耐热性测试,确保在恶劣环境下仍能正常工作。
    2. 高功率:提供从0.5W到3W的不同功率等级,满足不同应用场景的需求。
    3. 精确的温度系数:±100 ppm/°C,确保温度变化对阻值的影响最小化。
    4. 阻燃特性:通过UL-1412标准测试,满足过载条件下的安全要求。

    应用案例和使用建议


    应用案例
    - 电源设计:用于工业电源和不间断电源系统的输出滤波器。
    - 电机驱动:作为大电流控制电路中的关键部件,稳定输出电流。
    - 温度敏感环境:在极端温度变化条件下,如汽车发动机舱内,提供稳定的电阻值。
    使用建议
    - 散热设计:为了保证电阻在高温下的稳定性,应合理设计散热结构,避免过热。
    - 选型建议:根据实际工作温度选择合适的型号,确保功率和电压等级匹配实际需求。
    - 连接方式:建议使用焊接方式进行安装,以增强机械强度和导电性。

    兼容性和支持


    - 兼容性:这些电阻器适用于多种类型的印刷电路板,并且与常见的连接器和组件兼容。
    - 支持和服务:制造商提供详细的安装指南和技术支持,以及一年的质保服务。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下无法正常工作。
    解决方案:根据手册中的功率降额曲线,降低负载以适应更高的工作温度。
    2. 问题:连接引脚焊接不良。
    解决方案:确保焊接温度和时间符合标准,避免过热或不足。
    3. 问题:阻值不稳定。
    解决方案:检查工作环境温度,并确保安装正确,避免外部因素影响阻值稳定性。

    总结和推荐


    FMP系列金属膜高功率电阻以其高可靠性、精确的温度系数和高功率等级在众多应用场景中表现出色。它们适用于各种严苛环境下的高功率应用,特别适合需要精确控制和稳定输出的场合。如果您正在寻找高性能的高功率电阻器,FMP系列是一个非常值得推荐的选择。

FMP200JR-52-430R参数

参数
电阻值 430Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-430R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-430R FMP200JR-52-430R数据手册

FMP200JR-52-430R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0488 ¥ 0.4081
5000+ $ 0.0446 ¥ 0.3733
7500+ $ 0.0425 ¥ 0.3554
12500+ $ 0.04 ¥ 0.3351
17500+ $ 0.0386 ¥ 0.323
25000+ $ 0.0372 ¥ 0.3112
62500+ $ 0.0341 ¥ 0.285
125000+ $ 0.0321 ¥ 0.2687
250000+ $ 0.0307 ¥ 0.2572
库存: 5000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 1020.25
直接购买
加入购物车
