HHV-25JT-52-22M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 22MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 1779371
供应商: 海外现货
标准整包数: 10

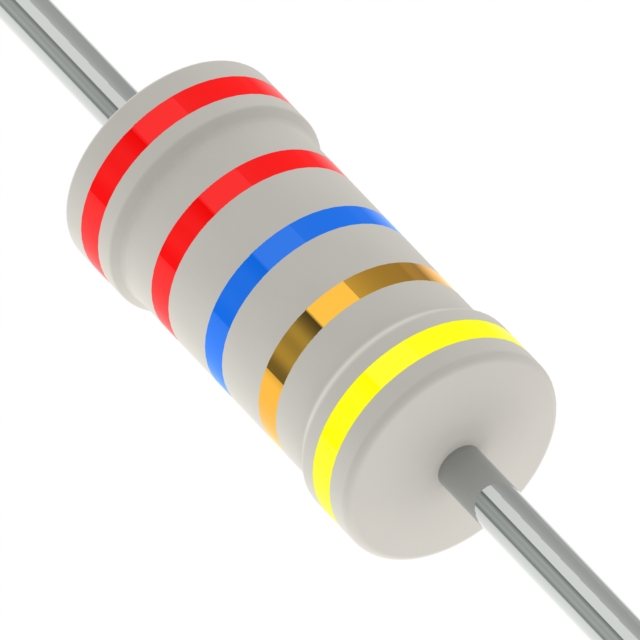

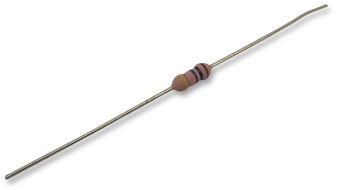

YAGEO/台湾国巨 通孔电阻 HHV-25JT-52-22M

HHV-25JT-52-22M概述

    高压高阻值电阻器技术手册

    产品简介


    金属釉膜电阻器 (HHV Series) 是一种通过穿孔式安装的高阻值电阻器。该系列产品广泛应用于电源设备、通信系统、医疗设备、工业控制等领域。其主要功能是实现电流限制和电压分配。这种电阻器具备高耐压能力和高阻值范围,适合在严苛环境下稳定工作。

    技术参数


    - 额定功率:1/4W, 1/2W, 1W, 2W, 3W
    - 阻值公差:±1%, ±5%
    - 温度系数:±200ppm/°C
    - 额定连续工作电压 (RCWV):根据额定功率和阻值计算或最大工作电压中的较小值
    - 最大工作电压 (DC):1,600V - 7,000V
    - 最大过载电压 (DC):3,000V - 14,000V
    - 绝缘耐压:300V - 700V
    - 工作温度范围:-55°C 至 +155°C
    - 阻值范围:100KΩ - 68MΩ(适用于 E24 和 E96 系列值)
    尺寸和重量
    | 尺寸代码 | 外径 (mm) | 长度 (mm) | 重量 (g) |
    ||
    | HHV-25 | 6.3±0.5 | 28±2.0 | 0.55±0.05|
    | HHV50S | 9.0±0.5 | 26±2.0 | 0.55±0.05|
    | HHV-50 | 11.5±1.0 | 35±2.0 | 0.8±0.05 |
    | HHV1SS | 15.5±1.0 | 33±2.0 | 0.8±0.05 |
    温度降额曲线
    对于工作在环境温度高于70°C的电阻器,必须按照下图所示的曲线进行功率降额。
    ![温度降额曲线](http://image-url.com/curve.png)

    产品特点和优势


    1. 高耐压能力:最大工作电压可达7,000V,适用于高压应用场合。
    2. 高阻值范围:从100KΩ到68MΩ,适用于多种电路设计需求。
    3. 优异的温度稳定性:±200ppm/°C的温度系数确保了在极端温度下的性能稳定。
    4. 可靠性和耐用性:通过多项环境测试,包括短期过载、绝缘耐压、湿热稳定性、温度循环和抗焊接热等测试,确保在恶劣环境下的可靠性。
    5. 特殊值定制:可根据客户需求提供特殊阻值。

    应用案例和使用建议


    - 应用案例:在电源转换器中作为输出电阻使用,可以有效限制电流并保护后端设备。
    - 使用建议:为了确保电阻器长期稳定工作,在高温环境下应遵循温度降额曲线降低工作功率;对于高频率信号,应考虑选择较低的容值以减少电感效应。

    兼容性和支持


    - 兼容性:HHV系列金属釉膜电阻器适用于大多数标准穿孔式安装设备,与市场上主流的电路板具有良好的兼容性。
    - 支持和维护:供应商提供详细的使用说明和技术支持,确保客户能够顺利使用并进行必要的维护。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下失效。
    - 解决方案:请参照温度降额曲线调整功率等级,避免过载。

    2. 问题:电阻器表面标记容易损坏。
    - 解决方案:建议对高湿度环境使用防潮处理,减少溶剂侵蚀的风险。

    3. 问题:在高温环境下的电气性能不稳定。
    - 解决方案:请咨询供应商是否需要进行额外的温度补偿措施。

    总结和推荐


    HHV系列金属釉膜电阻器凭借其高耐压能力、宽阻值范围、优良的温度特性和环境适应性,成为高压和高阻值电路的理想选择。特别是对于那些需要在极端环境中工作的设备,这款产品表现出了出色的可靠性和稳定性。因此,强烈推荐该产品用于需要高压高阻值电阻的应用场合。

HHV-25JT-52-22M参数

参数
电阻值 22MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-25JT-52-22M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25JT-52-22M HHV-25JT-52-22M数据手册

HHV-25JT-52-22M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3943
100+ ¥ 0.3106
500+ ¥ 0.2987
1000+ ¥ 0.2867
2500+ ¥ 0.2676
5000+ ¥ 0.2628
25000+ ¥ 0.2581
50000+ ¥ 0.2581
库存: 2187
起订量: 170 增量: 0
交货地:
最小起订量为:100
合计: ¥ 31.06
