FMP100JR-52-12R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 12Ω ±5% 1W 通孔安装 6.3mm(长度)
供应商型号: 603-FMP100JR-52-12R
供应商: Mouser
标准整包数: 1

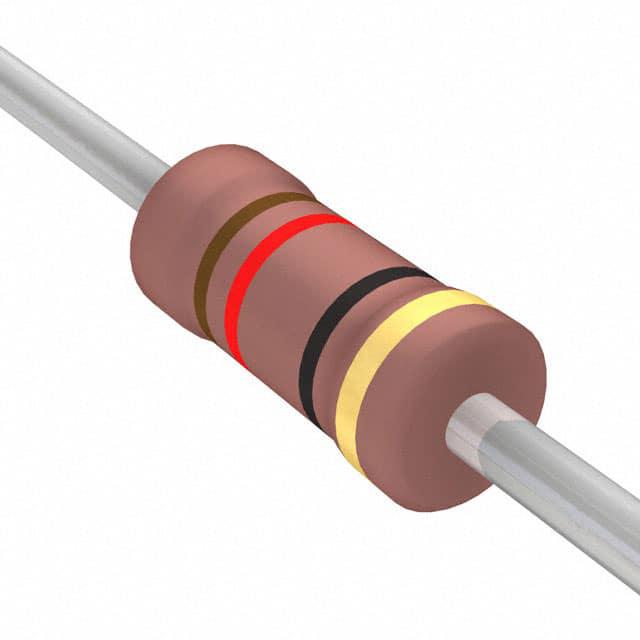

YAGEO/台湾国巨 通孔电阻 FMP100JR-52-12R

FMP100JR-52-12R概述

    高功率金属膜通孔电阻产品技术手册

    1. 产品简介


    本手册介绍的是FMP系列高功率金属膜通孔电阻。这些电阻采用真空溅射系统将多层混合金属合金及保护材料沉积到高质量陶瓷基板上,通过螺旋槽切割形成电阻层,并用焊接方式连接铜质引线。最终,这些电阻被涂覆一层粉色色漆,从而具有较高的功率耐受能力和阻燃特性。它们适用于各种工业、汽车和消费电子领域。

    2. 技术参数


    - 尺寸(单位:毫米)
    - FMP-50:直径3.4±0.3,高度1.9±0.2,总长度28±2.0,引脚直径0.45±0.05
    - FMP100:直径6.3±0.5,高度2.4±0.2,总长度28±2.0,引脚直径0.55±0.05
    - FMP200:直径9.0±0.5,高度3.9±0.3,总长度26±2.0,引脚直径0.55±0.05
    - FMP3WS:直径11.5±1.0,高度4.5±0.5,总长度35±2.0,引脚直径0.8±0.05
    - FMP300:直径15.5±1.0,高度5.0±0.5,总长度33±2.0,引脚直径0.8±0.05
    - 电气特性
    - 功率等级:1/2W, 1W, 2W, 3W
    - 最大工作电压:200V(FMP-50),350V(FMP100),500V(FMP200),750V(FMP3WS)
    - 最大过载电压:400V(FMP-50),600V(FMP100),700V(FMP200),1,000V(FMP3WS)
    - 阻值范围:1Ω 至 4.7MΩ,可提供E24和E96系列值
    - 工作温度范围:-55°C至+155°C
    - 温度系数:±100ppm/°C,±50ppm/°C(仅限FMP-50和FMP100,且阻值≥10Ω)

    3. 产品特点和优势


    - 高可靠性:采用金属薄膜技术,具备高精度、稳定性和一致性。
    - 阻燃性能:符合UL-94V-0标准,能够在极端条件下提供卓越的安全性能。
    - 高温耐受性:可在高达155°C的环境中连续工作,具有出色的热稳定性。
    - 多功能性:可根据不同的应用需求选择不同规格的产品,适用于广泛的应用场景。

    4. 应用案例和使用建议


    - 工业控制:适合于需要精确控制电流的应用场合,如工业自动化设备中的电源管理模块。
    - 汽车电子:由于其稳定的性能,适用于车载电子控制系统,如发动机管理和刹车系统。
    - 消费电子产品:可用于便携式电子设备和家用电器中,以满足电路保护和电流调节的需求。
    使用建议:
    - 在高负载或高环境温度下使用时,请遵循额定负载曲线进行功率降额操作,以确保长期可靠性。
    - 确保正确的安装方法,如避免过度弯曲引脚,以减少机械应力对产品的影响。

    5. 兼容性和支持


    - 兼容性:FMP系列电阻可以与其他标准电子元件和设备良好兼容,简化集成过程。
    - 技术支持:厂商提供详细的技术文档、样品和技术支持服务,以帮助客户顺利应用。

    6. 常见问题与解决方案


    - 问题:长时间高负荷运行后,电阻值出现漂移。
    - 解决方案:检查是否严格按照额定负载曲线进行功率降额,确保工作温度不超过推荐范围。

    - 问题:在焊接过程中发现电阻引脚变黑。
    - 解决方案:检查焊接温度和时间是否符合标准要求,建议调整焊接参数。

    7. 总结和推荐


    综上所述,FMP系列高功率金属膜通孔电阻凭借其出色的性能、可靠性和广泛的适用范围,在众多应用场景中展现出卓越的表现。我们强烈推荐此系列产品,特别是在需要高可靠性和高性能的场合。希望以上信息能够帮助您更好地理解和应用这一优秀的产品。

FMP100JR-52-12R参数

参数
电阻值 12Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP100JR-52-12R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-12R FMP100JR-52-12R数据手册

FMP100JR-52-12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
