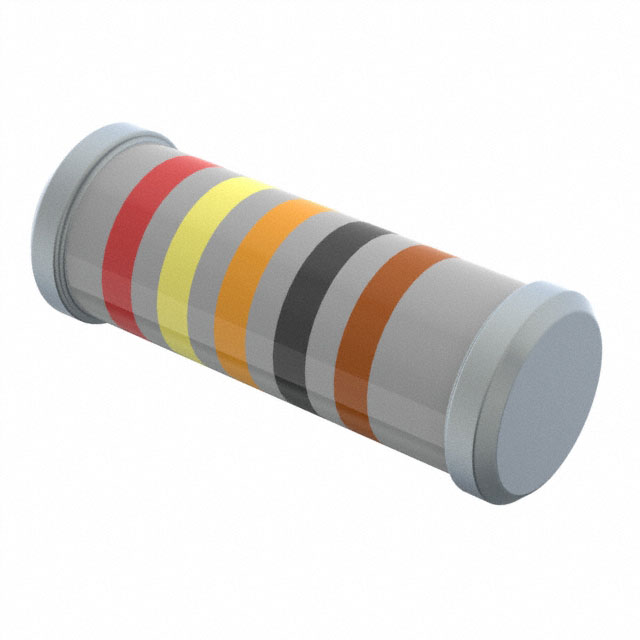

MMP100FRE243R

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 243Ω ±1% 1W ±50ppm/℃ 0207 贴片安装 5.9mm(长度)
供应商型号: ZT-MMP100FRE243R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 MMP100FRE243R

MMP100FRE243R概述

    MMP系列金属薄膜高功率电阻技术手册

    产品简介


    MMP系列金属薄膜高功率电阻是一种超小型化设计的穿孔式电阻,主要用于各种高功率应用场景。该系列产品通过真空溅射系统将多层混合金属合金及钝化材料沉积于高质量陶瓷基板上,具有高可靠性及紧凑封装的特点。MMP系列适用于表面贴装技术(SMD)以及具有极高功率密度要求的应用场景。

    技术参数


    - 尺寸:MMP100为5.9±0.2 mm x 2.2±0.1 mm x 0.5 mm;MMP200为8.5±0.2 mm x 3.2±0.2 mm x 0.5 mm。
    - 功率等级:1W 和 2W。
    - 阻值精度:±1%、±2% 和 ±5%。
    - 温度系数:±50 ppm/°C 和 ±100 ppm/°C。
    - 最大工作电压:350V。
    - 最大过载电压:700V。
    - 额定连续工作电压(RCWV):根据功率等级与阻值计算得出或最大工作电压,以较小者为准。
    - 工作温度范围:-55°C 至 +155°C。
    - 测试标准:符合IEC 60115-1相关标准,如瞬态过载测试、耐湿热试验等。

    产品特点和优势


    - 高可靠性:采用先进的真空溅射工艺制造,确保长期稳定工作。
    - 紧凑封装:超小型化设计适合空间受限的应用场合。
    - 高功率密度:SMD结构设计,使得即使在小封装内也能实现高功率输出。
    - 宽泛的工作温度范围:能够在极端温度条件下可靠运行。
    - 多种阻值选择:提供从1Ω到1MΩ的广泛阻值范围,满足不同应用需求。

    应用案例和使用建议


    - 电动汽车电池管理系统:在需要高精度且能在高温环境下工作的电阻应用中,MMP系列电阻能够提供精确的电流检测和保护。
    - 工业控制设备:由于其高功率密度和可靠的温度特性,非常适合用于电源转换和电机驱动等控制电路。
    - 使用建议:在环境温度超过70°C的情况下,需按照手册中的曲线对电阻进行降额使用,以确保长期稳定性。同时,在设计PCB布局时应注意散热路径的设计,避免局部过热影响电阻寿命。

    兼容性和支持


    MMP系列金属薄膜高功率电阻支持表面贴装技术(SMD),兼容主流电子组装工艺。制造商提供了详尽的技术文档和支持服务,包括产品选型指南、安装指导以及故障排除手册,以帮助客户快速高效地完成产品集成与调试工作。

    常见问题与解决方案


    - 问题:电阻在高温环境下工作时,发现功耗超过额定值。
    - 解决方案:检查环境温度是否超过了70°C,如是,则需依据手册中的曲线进行降额使用,减少电流负载。

    - 问题:焊接过程中发现部分焊点覆盖不良。
    - 解决方案:调整焊接参数,确保烙铁温度保持在245±5°C,并且焊接时间为3±0.5秒,以达到至少95%的焊锡覆盖率。

    总结和推荐


    MMP系列金属薄膜高功率电阻凭借其卓越的性能指标、广泛的适用范围以及良好的性价比,在众多高功率应用场景中展现出强大的竞争力。无论是电动汽车、工业自动化还是其他严苛条件下的应用场合,MMP系列都是一款值得信赖的选择。强烈推荐给寻求高性能、高可靠性的高功率电阻解决方案的专业人士和技术团队。

MMP100FRE243R参数

参数
电阻值 243Ω
精度 ±1%
额定功率 1W
温度系数 ±50ppm/℃
长*宽*高 5.9mm(长度)
通用封装 0207
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MMP100FRE243R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 MMP100FRE243R MMP100FRE243R数据手册

MMP100FRE243R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1617 ¥ 1.3553
库存: 0
起订量: 406 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
