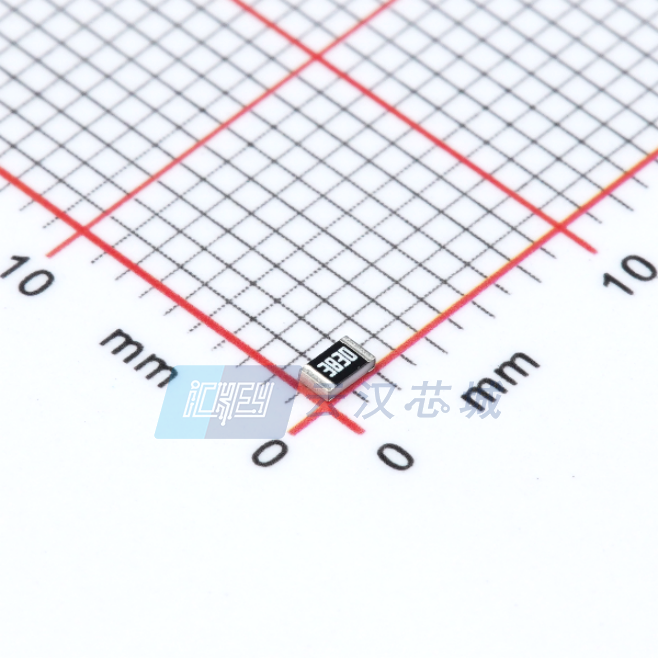

AC0805FR-07383RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 383Ω ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 11M-D-AC0805FR-07383RL
供应商: 云汉优选
标准整包数: 100
YAGEO/台湾国巨 贴片电阻 AC0805FR-07383RL

AC0805FR-07383RL概述


    产品简介


    产品类型:厚膜贴片电阻器(THICK FILM CHIP RESISTORS)
    主要功能:该电阻器适用于各种通用电路,提供精密阻值控制和稳定的电气性能。它们主要用于汽车电子设备和工业应用中。
    应用领域:汽车电子、工业应用及所有一般用途。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0201/0402/0603/0805/1206/1210/1218/2010/2512 |
    | 精度 | ±5%, ±1%, ±0.5% |
    | 工作温度范围 | -55°C 至 155°C |
    | 额定功率 | 0201:1/20W;0402:1/16W;0603:1/10W;0805:1/8W;1206:1/4W;1210:1/2W;1218:1W;2010:3/4W;2512:1W |
    | 最大工作电压 | 0201:25V;0402:50V;0603:75V;0805:150V;1206:200V;1210:200V;1218:200V;2010:200V;2512:200V |
    | 最大过载电压 | 0201:50V;0402:100V;0603:150V;0805:300V;1206:400V;1210:500V;1218:500V;2010:500V;2512:500V |
    | 耐电压 | 50V/100V/150V/300V/400V/500V |
    | 温度系数 | ±100 ppm/°C 或 ±200 ppm/°C |
    | 阻值范围 | 1Ω 至 22 MΩ |

    产品特点和优势


    - AEC-Q200 认证:符合汽车电子标准。
    - 无卤素:环保材料,减少有害废物。
    - MSL 1 级:低湿度敏感度,提高可靠性。
    - RoHS 合规:符合欧盟环保标准。
    - 全自动化光学检测:确保每件产品都经过严格的质量控制。

    应用案例和使用建议


    应用场景:
    - 汽车电子:车载音响系统、传感器等。
    - 工业应用:电源供应器、电机驱动等。
    使用建议:
    - 在安装过程中,注意电阻器的工作温度和电压限制,避免超过额定值。
    - 使用焊接时,确保焊点平整且均匀,防止虚焊。
    - 针对不同精度要求的应用,选择不同精度等级的产品(如 ±1% 和 ±0.5%)以获得最佳效果。

    兼容性和支持


    该系列产品与同系列其他型号的厚膜贴片电阻器具有良好的兼容性。制造商提供详细的技术支持,包括样品测试、定制需求和技术咨询。用户可以通过官网或联系销售人员获取进一步的信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时电阻值偏差较大 | 确保焊接温度和时间适中,避免过热或焊接不足。 |
    | 使用后阻值漂移明显 | 检查工作环境温度和湿度,确保在规定的范围内。 |
    | 无法通过高湿度测试 | 确保包装完好,避免受潮;可采用干燥剂增加保护措施。 |

    总结和推荐


    综合评估:这款厚膜贴片电阻器具备高性能、高可靠性以及广泛的应用范围。其高精度、抗高温和高湿特性使其成为汽车电子和工业应用的理想选择。
    推荐理由:该产品符合严格的汽车电子标准,能够满足高性能应用的需求。其独特的环保设计和高质量保证,使其在市场上具有较强的竞争力。
    总的来说,我强烈推荐使用这款 Yageo 的厚膜贴片电阻器,尤其是在需要高性能和可靠性的场合。

AC0805FR-07383RL参数

参数
电阻值 383Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0805FR-07383RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0805FR-07383RL AC0805FR-07383RL数据手册

AC0805FR-07383RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0148
1000+ ¥ 0.0127
3000+ ¥ 0.0111
10000+ ¥ 0.0094
50000+ ¥ 0.0089
库存: 3281
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 1.48
