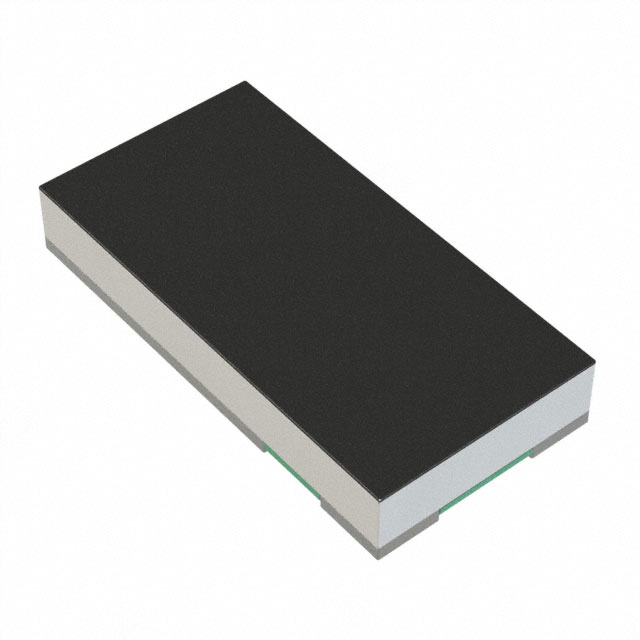

PS0612FKP070U5L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 500μΩ ±1% 1W ±300ppm/℃ 0612 贴片安装 1.6mm*3.2mm*700μm
供应商型号: PS0612FKP070U5L
供应商: 国内现货
标准整包数: 4000
YAGEO/台湾国巨 贴片电阻 PS0612FKP070U5L

PS0612FKP070U5L概述


    产品简介


    PS系列低TCR电流传感器芯片电阻器
    PS系列是一款由金属合金工艺制造的四端子电流传感器芯片电阻器,专为电流检测设计。该系列产品广泛应用于电池包、逆变器/转换器(包括DC-DC、AC-DC和DC-AC)、消费电子产品及笔记本电脑等领域。该系列产品具有无铅且符合RoHS标准的优点,适用于需要高可靠性和超低阻值的场合。

    技术参数


    基本规格
    - 型号尺寸: 0204、0306、0612
    - 包装方式: 纸带卷 (R) 或凸版纸带卷 (K)
    - 产品编码: 全球通用编号包含尺寸、容差、包装类型、温度系数、带卷和阻值信息
    - 电阻范围: 0.5mΩ至100mΩ
    容差
    - ±0.5% (对于2mΩ、10mΩ、20mΩ)
    - ±1%
    - ±5%
    温度系数
    - ±75ppm/°C
    - ±100ppm/°C
    - ±150ppm/°C
    - ±200ppm/°C
    - ±300ppm/°C
    功率等级
    - PS0306: 1/4W (0.25W), 1/3W (0.3W), 1/2W (0.5W)
    - PS0612: 1W, 1.5W
    工作温度范围
    - PS0204: -55°C 至 +125°C
    - PS0306: -55°C 至 +125°C
    - PS0612: -55°C 至 +155°C

    产品特点和优势


    1. 全无铅设计:符合RoHS标准,适用于高环保要求的应用场合。
    2. 高可靠性:具有极高的稳定性和可靠性,适用于对电流检测精度要求较高的应用。
    3. 超低阻值和窄容差:电阻值非常低且容差控制严格,确保电流检测的准确性。

    应用案例和使用建议


    应用案例
    1. 电池管理:用于电池组的监控和保护电路。
    2. 逆变器和转换器:用于高效能电力转换系统中的电流检测。
    3. 消费电子产品:如笔记本电脑,用于电流监控和保护。
    4. 高可靠性应用:航空设备、医疗设备、军用设备等。
    使用建议
    1. 在使用过程中,确保环境温度控制在工作范围内,避免超出温度范围导致的性能下降。
    2. 选择合适的包装方式以适应不同的使用场景,例如凸版纸带卷适合大批量自动化装配线。
    3. 注意不同型号的功率等级差异,确保选型时考虑到实际应用需求。

    兼容性和支持


    - 兼容性:适用于多种主流的SMT组装工艺和标准电路板设计,包括波峰焊接和回流焊。
    - 支持:厂商提供详细的技术文档和支持服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 如何选择正确的型号?
    - 参考数据表中的规格表,根据所需的电阻值、容差、功率等级和工作环境选择合适的型号。
    2. 如何判断产品质量是否达标?
    - 按照表8中的测试条件进行验证,确保所有性能指标均符合要求。
    3. 在高温环境下使用会出现什么问题?
    - 高温环境下使用可能导致热漂移增加,建议使用具有较低温度系数的型号。

    总结和推荐


    综上所述,PS系列低TCR电流传感器芯片电阻器具备高可靠性、低阻值和窄容差等显著特点,是当前市场上同类产品中的佼佼者。无论是对于普通消费电子产品还是高可靠性应用场合,这款产品都能提供出色的性能表现。我们强烈推荐该产品给广大用户使用。

PS0612FKP070U5L参数

参数
电阻值 500μΩ
精度 ±1%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 1.6mm*3.2mm*700μm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PS0612FKP070U5L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PS0612FKP070U5L PS0612FKP070U5L数据手册

PS0612FKP070U5L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.8621
40000+ ¥ 0.8362
库存: 20000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 3448.4
