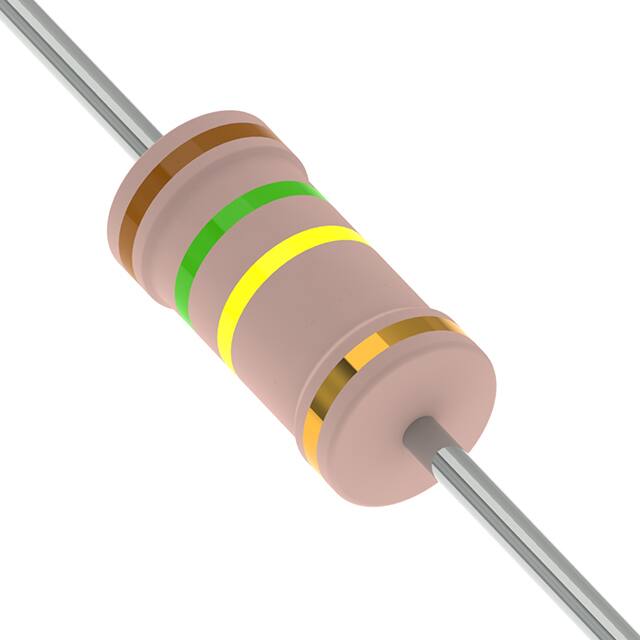

FMP100JT-52-150K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 150KΩ ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 13-FMP100JT-52-150KTB-ND
供应商: Digi-Key
标准整包数: 5000
YAGEO/台湾国巨 通孔电阻 FMP100JT-52-150K

FMP100JT-52-150K概述


    产品简介


    产品类型:穿孔式电阻
    主要功能:金属薄膜高功率阻燃型,具有多种阻值范围和额定功率。
    应用领域:广泛应用于电力系统、通信设备、工业控制及消费电子产品等领域。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 外形尺寸 (ø × H × L) | 3.4×1.9×28mm | 6.3×2.4×28mm | 9.0×3.9×26mm | 11.5×4.5×35mm | 15.5×5.0×33mm |
    | 额定功率 (W) | 0.5 | 1 | 2 | 3
    | 最大工作电压 (V) | 200 | 350 | 500 | 750 | 1000 |
    | 最大过载电压 (V) | 400 | 600 | 700 | 1000
    | 电压绝缘强度 (V) | 300 | 500 | 500 | 500 | 500 |
    | 阻值范围 (Ω) | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ |
    | 工作温度范围 (°C) | -55至155 | -55至155 | -55至155 | -55至155 | -55至155 |
    | 温度系数 (ppm/°C) | ±100 | ±100 | ±100 | ±100 | ±100 |

    产品特点和优势


    1. 金属薄膜技术:采用真空溅射系统沉积多层混合金属合金和保护材料,确保高精度和稳定性。
    2. 高功率阻燃设计:符合UL-94V-0标准,具备出色的阻燃性能。
    3. 宽泛的阻值范围:涵盖1Ω至4.7MΩ,适用于多种应用场景。
    4. 高性能指标:通过多种严格的环境测试,保证在恶劣条件下的可靠运行。
    5. 高温环境适应性:最高可承受155°C的工作温度,适合严苛环境下的使用。

    应用案例和使用建议


    应用案例
    1. 电力系统:用于电力分配系统的电流限制和保护。
    2. 通信设备:在通信基站中用于稳定电流和电压。
    3. 工业控制:应用于各种自动化控制系统中的信号处理和反馈电路。
    4. 消费电子:适用于家用电器和小型电子设备中的功率调节。
    使用建议
    1. 环境温度管理:当工作环境温度超过70°C时,需根据负载曲线调整额定功率。
    2. 选择合适的阻值:根据具体需求选择最合适的阻值,避免过高或过低的阻值影响整体性能。
    3. 高温保护措施:在高温环境下使用时,考虑额外的散热措施以确保设备稳定运行。

    兼容性和支持


    该系列产品具有广泛的兼容性,能够与其他主流的电子元器件和设备无缝对接。制造商提供全面的技术支持和售后服务,包括安装指导、故障诊断和维修服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. Q: 工作温度过高导致损坏
    - A: 确保在高温环境中使用时,根据负载曲线降额使用。同时,增加外部散热措施以降低内部温度。
    2. Q: 长期工作后性能下降
    - A: 定期进行负载循环测试,监测电阻器的工作状态。若发现性能明显下降,及时更换新件。
    3. Q: 高温下的可靠性问题
    - A: 在选择电阻器时,优先选用高耐热等级的产品,并遵循制造商的高温使用指南。

    总结和推荐


    该系列金属薄膜高功率阻燃型电阻器凭借其卓越的性能和广泛的适用性,在电力系统、通信设备和工业控制等领域中表现出色。尽管价格较高,但其出色的可靠性和耐用性使其成为许多高端应用的首选。强烈推荐在需要高功率和高稳定性的应用场景中使用此产品。

FMP100JT-52-150K参数

参数
电阻值 150KΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-150K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-150K FMP100JT-52-150K数据手册

FMP100JT-52-150K封装设计

查看详情并下载
Symbol
Footprint
3D Model
