PNP300JR-73-0R1

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100mΩ ±5% 3W 导线安装 11.5mm(长度)
供应商型号: 13-PNP300JR-73-0R1TR-ND
供应商: Digi-Key
标准整包数: 1

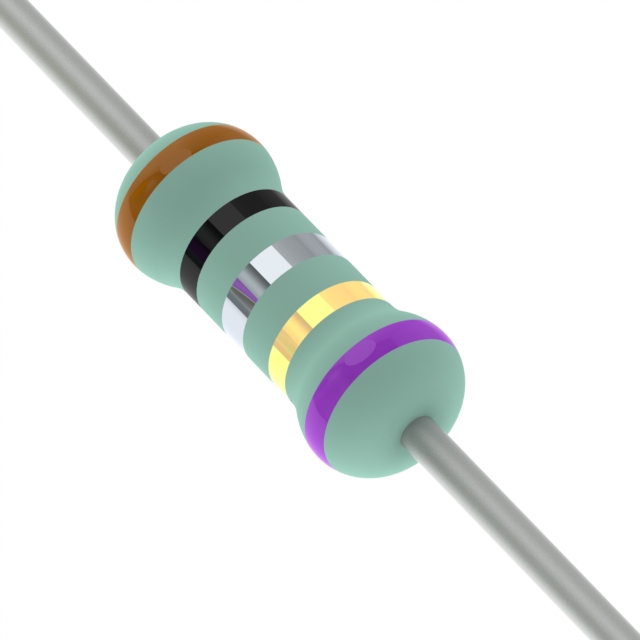

YAGEO/台湾国巨 通孔电阻 PNP300JR-73-0R1

PNP300JR-73-0R1概述


    产品简介


    本产品为穿孔电阻,采用独特的螺旋式绕制工艺,在陶瓷棒上单层缠绕高阻材料制成的电阻丝,两端通过焊接到端盖上的电解铜引线进行连接。产品表面经过多层绿色阻燃涂层处理,确保在高温环境下的稳定性和可靠性。产品主要应用于各种工业设备、电源管理及电子控制装置中,适用于需要高功率密度的应用场合。

    技术参数


    | 参数 | 描述 |

    | 类型 | 穿孔电阻 |
    | 尺寸 | 高功率类型:1W至7W |
    | 尺寸规格(毫米) | PNP100: 6.3±0.5 x 2.5±0.3 x 28±2.0
    PNP200: 9.0±0.5 x 3.5±0.3 x 26±2.0 |
    | 功率额定值 | 1W, 2W, 3W, 4W, 5W, 7W |
    | 电阻范围 | ±1%: 0.1Ω - 10KΩ
    ±5%: 0.047Ω - 10KΩ |
    | 温度系数 | ±100ppm/°C, ±300ppm/°C |
    | 最大工作电压 | 300V |
    | 工作温度范围 | -40°C 至 +200°C |

    产品特点和优势


    - 高功率密度:这些电阻能在小封装内提供高达7W的功率,非常适用于空间有限的应用场景。
    - 阻燃特性:多层绿色阻燃涂层使得电阻能够在高温环境中保持稳定,符合UL-94V-0标准。
    - 可靠性高:电阻通过了一系列严格的测试,如温度循环、湿度稳定性测试等,确保其在恶劣环境下的可靠性和稳定性。
    - 耐久性强:特殊涂层和高韧性引脚确保了长时间使用的稳定性和机械强度。

    应用案例和使用建议


    应用案例:
    - 电源管理系统:这类电阻常用于开关电源的功率限制,确保电源系统的稳定性和安全性。
    - 工业控制系统:在电机驱动系统和传感器电路中,这些电阻能够提供必要的电流限制和保护功能。
    使用建议:
    - 在选择具体型号时,建议根据实际工作环境和所需功率大小进行选择。
    - 确保安装时有足够的散热空间,避免电阻过热影响其性能。
    - 在长期高温环境下使用时,需要注意按要求进行功率降额。

    兼容性和支持


    - 这些电阻设计为标准穿孔元件,易于集成到现有电路板中,与大多数标准焊接设备兼容。
    - 厂商提供全面的技术支持,包括详细的安装指南和维护手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中焊点松动 | 使用助焊剂确保焊接牢固 |
    | 工作温度超过70°C | 按照规定进行功率降额 |
    | 温度波动大导致失效 | 确保工作在指定温度范围内 |

    总结和推荐


    总的来说,这款穿孔电阻凭借其高功率密度、良好的阻燃特性和出色的可靠性,在多种应用场景中表现出色。特别是在需要在紧凑空间内提供高功率的情况下,这款产品无疑是一个理想的选择。我们强烈推荐使用这些穿孔电阻,以确保您的系统能够稳定可靠地运行。

PNP300JR-73-0R1参数

参数
电阻值 100mΩ
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

PNP300JR-73-0R1数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP300JR-73-0R1 PNP300JR-73-0R1数据手册

PNP300JR-73-0R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1313 ¥ 1.0884
4000+ $ 0.121 ¥ 1.0031
10000+ $ 0.1098 ¥ 0.9097
14000+ $ 0.1062 ¥ 0.8801
20000+ $ 0.1027 ¥ 0.8512
50000+ $ 0.095 ¥ 0.7873
100000+ $ 0.0917 ¥ 0.7602
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2176.8
