YC124-FR-07200RL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 200Ω ±1% ±200ppm/℃ 62.5mW 0804 贴片安装 2mm*1mm*550μm
供应商型号: 603-YC124-FR-07200RL
供应商: Mouser
标准整包数: 1

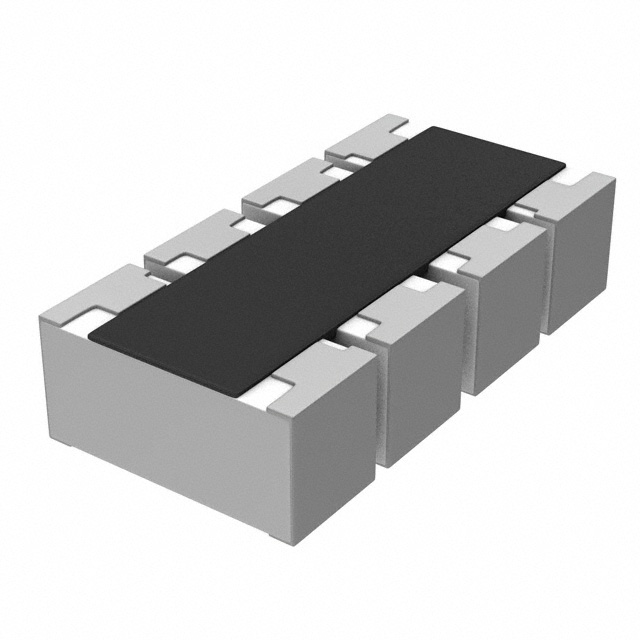

YAGEO/台湾国巨 网络阵列电阻 YC124-FR-07200RL

YC124-FR-07200RL概述

    ARRAY CHIP RESISTORS: YC/TC SERIES

    产品简介


    Array Chip Resistors(阵列芯片电阻)是一种高性能的表面贴装电阻,具有广泛的用途。这些电阻主要用于SDRAM和DDRAM终端,同时适用于笔记本电脑、台式机和其他消费电子产品,如PDA、PND以及手机和电信设备。其独特的设计使得这些电阻非常适合用于自动装配线,降低组装成本,并且符合RoHS标准,避免了环境危害废物的产生。

    技术参数


    | 规格参数 | 说明 |

    | 尺寸 | YC:102/104/122/124/162/164/248/324/158/358;TC:122/124/164 |
    | 容差 | F = ±1%;J = ±5% |
    | 包装类型 | R = 纸带卷;K = 塑料盘带 |
    | 温度系数 | 基于规范 |
    | 额定功率 | YC102/104 = 1/32 W;YC122/124/162/164/248/158/358 = 1/16 W;YC324 = 1/8 W;TC122/124/164 = 1/16 W |
    | 工作温度范围 | YC102/104/122/162/TC122/124:-55°C至+125°C;YC124/164/248/324/158/358/TC164:-55°C至+155°C |
    | 绝缘电压 | 按公式 V=√(PxR) 或最大工作电压计算,以较小者为准 |

    产品特点和优势


    - 高效:适用于自动贴片工艺,提升生产效率。
    - 低成本:减少了组装过程的成本。
    - 环保:符合RoHS标准,不含铅和卤素,减少对环境的影响。
    - 高可靠性:采用高质量陶瓷基底和玻璃涂层,确保长期稳定运行。
    - 节省空间:有助于PCB布局优化,提高设计灵活性。

    应用案例和使用建议


    - 应用示例:应用于笔记本电脑、台式机、移动电话及电信设备的SDRAM和DDRAM终端。
    - 使用建议:建议在安装前进行适当的测试,确保满足特定的应用需求。对于极端工作条件下的应用,可以考虑使用更高级别的型号,以确保更高的可靠性和稳定性。

    兼容性和支持


    - 兼容性:这些阵列芯片电阻可与其他电子元器件和设备良好兼容,适用于多种电路设计。
    - 支持服务:厂商提供详尽的技术文档和在线支持,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - Q: 这些电阻在高温环境下的表现如何?
    - A: 在最高操作温度下经过了1000小时的耐热暴露测试,温度范围为125±3°C,其表现良好,误差在± (1%+0.05 Ω) 以内。
    - Q: 如何处理焊接过程中的问题?
    - A: 确保使用符合规范的焊料,并遵循正确的焊接工艺。如果出现焊接不均匀,可以重新检查焊点和焊接参数。

    总结和推荐


    这些Array Chip Resistors YC/TC系列凭借其高效能、低组装成本、环保材料和高可靠性,在多种应用场景中表现出色。其强大的测试认证和广泛的适用性使其成为值得信赖的选择。如果你正在寻找一款能够在严苛环境中保持稳定的电阻器,这款产品无疑是最佳选择之一。强烈推荐使用此款产品,以满足各种电子设备的设计需求。

YC124-FR-07200RL参数

参数
电阻值 200Ω
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 2mm*1mm*550μm
通用封装 0804
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

YC124-FR-07200RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC124-FR-07200RL YC124-FR-07200RL数据手册

YC124-FR-07200RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.2068
10+ $ 0.3255 ¥ 2.7501
100+ $ 0.1277 ¥ 1.0786
1000+ $ 0.0517 ¥ 0.4369
2500+ $ 0.0464 ¥ 0.3924
10000+ $ 0.0454 ¥ 0.3833
20000+ $ 0.0367 ¥ 0.3103
库存: 10124
起订量: 1 增量: 1
