FMP100JT-52-560R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 560Ω ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-560R
供应商: 海外现货
标准整包数: 1

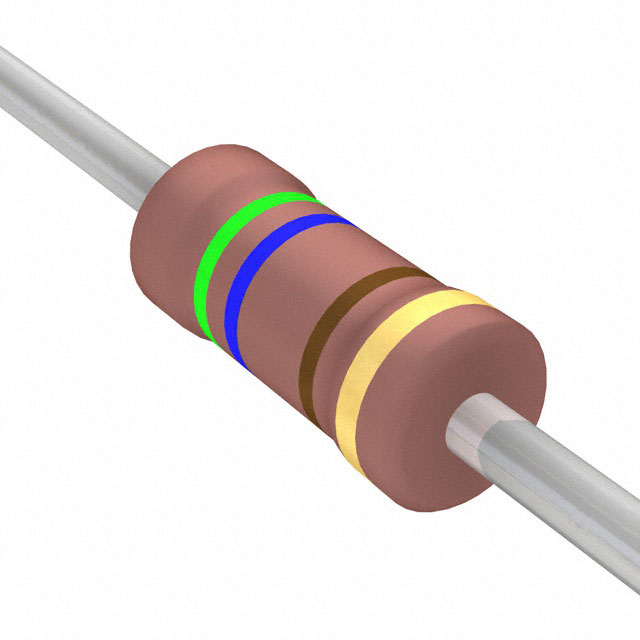

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-560R

FMP100JT-52-560R概述


    产品简介


    FMP系列金属膜高功率电阻器是一种通过真空溅射系统制造的高端电子元件。它们采用多层混合金属合金和保护材料沉积在经过仔细处理的高纯度陶瓷基板上。这些电阻器的特点是具有金属薄膜结构,具备高功率和火焰防护特性。它们广泛应用于电力系统、工业控制、航空航天等领域,能够承受极端环境条件下的应用需求。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 长度(H) | 3.4±0.3 mm | 6.3±0.5 mm | 9.0±0.5 mm | 11.5±1.0 mm | 15.5±1.0 mm |
    | 直径(øD) | 1.9±0.2 mm | 2.4±0.2 mm | 3.9±0.3 mm | 4.5±0.5 mm | 5.0±0.5 mm |
    | 高度(L) | 28±2.0 mm | 28±2.0 mm | 26±2.0 mm | 35±2.0 mm | 33±2.0 mm |
    | 接线柱直径(ø) | 0.45±0.05 mm | 0.55±0.05 mm| 0.55±0.05 mm | 0.8±0.05 mm | 0.8±0.05 mm |
    | 功率额定值 | 1/2W | 1W | 2W | 3W | 3W |
    | 最大工作电压 | 200V | 350V | 500V | 750V | 750V |
    | 绝缘耐压 | 300V | 500V | N/A | N/A | N/A |

    产品特点和优势


    FMP系列金属膜高功率电阻器的主要特点包括:
    - 高精度电阻值:电阻范围覆盖1Ω至4.7MΩ,误差在±1%至±5%之间。
    - 出色的温度系数:温度系数为±100ppm/°C,确保在不同环境条件下表现稳定。
    - 火焰防护:通过UL-1412过载测试和UL-94V-0防火等级认证,适用于苛刻环境。
    - 优异的可靠性:在高温环境下具备优秀的抗热老化和湿热稳定性。

    应用案例和使用建议


    FMP系列金属膜高功率电阻器广泛应用于需要高可靠性和高温稳定性的场合,如电力转换系统、工业控制系统等。例如,在一个电力变换器设计中,FMP系列电阻器可以作为关键的电流检测和电压分压元件,帮助实现精确的电流监测和电压调节。使用时应注意根据具体应用环境选择合适功率和电阻值的产品,并确保在极端条件下进行充分的测试验证。

    兼容性和支持


    FMP系列金属膜高功率电阻器与其他电子元件具有良好的兼容性,可广泛应用于各种电路设计中。制造商提供了详细的技术支持和售后服务,包括使用指南、故障排查手册和定期的检测报告。用户可以根据需要联系制造商获取更多技术支持和服务。

    常见问题与解决方案


    1. 问题:过载情况下无法正常工作
    - 解决方案:确保负载不超过规定的最大工作电压,并遵循规定的降额操作曲线。
    2. 问题:长时间使用后性能下降
    - 解决方案:定期进行温度循环和耐湿性测试,以确保产品性能稳定。
    3. 问题:接线端子损坏
    - 解决方案:按照制造商的安装指南正确安装,并定期检查接线端子是否有松动或损坏情况。

    总结和推荐


    FMP系列金属膜高功率电阻器以其高精度、优异的温度特性和强大的环境适应能力,在众多应用中表现出色。其高可靠性和多功能性使其成为电子设计的理想选择。对于需要高精度和高可靠性的应用,强烈推荐使用FMP系列金属膜高功率电阻器。

FMP100JT-52-560R参数

参数
电阻值 560Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-560R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-560R FMP100JT-52-560R数据手册

FMP100JT-52-560R封装设计

查看详情并下载
Symbol
Footprint
3D Model
