首页  >  产品百科  >  471KD07

471KD07

产品分类: 压敏电阻
厂牌: YAGEO/台湾国巨
产品描述: 470V 1.75KA 1 423V 517V 385V 300V 42J 105pF@1kHz 通孔安装
供应商型号: 471KD07
供应商: Avnet
标准整包数: 1

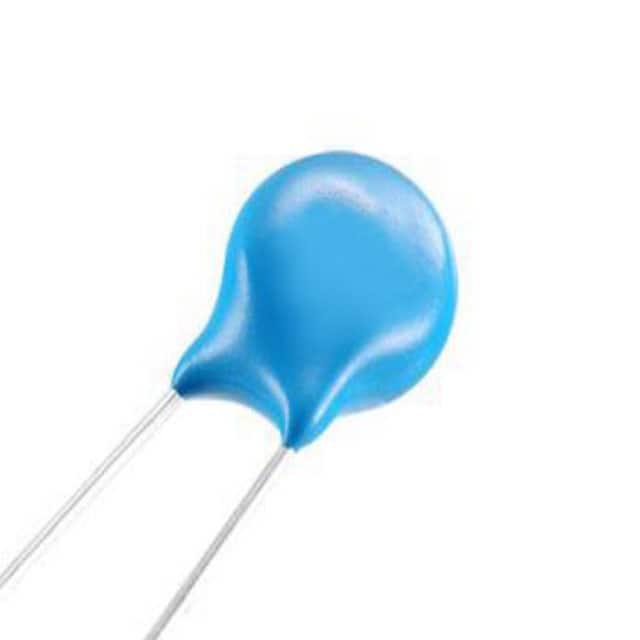

YAGEO/台湾国巨 压敏电阻 471KD07

471KD07概述

    金属氧化物压敏电阻(07D系列)技术手册

    产品简介


    金属氧化物压敏电阻(MOV)是一种用于电路保护的电子元件。它广泛应用于各种场景,包括消费电子产品、工业电子设备、家用电器以及燃气和石油设备中的浪涌保护。此外,它也适用于晶闸管、二极管、集成电路(IC)、晶体管或双向触发二极管(TRIAC)半导体器件的保护。该系列的产品以其宽泛的操作电压范围、快速响应能力、高能吸收能力和低箝位电压等特点而著称。

    技术参数


    - 操作电压范围:18V到820V(根据不同的型号有所不同)
    - 箝位电压:根据不同型号,箝位电压范围为18V到820V
    - 最大允许电流:标准系列最大允许电流为2.5A,高浪涌系列最大允许电流为10A
    - 耐受浪涌电流:标准系列为250A,高浪涌系列为1200A
    - 能量吸收能力:标准系列最大能量吸收能力为1750J,高浪涌系列为1750J
    - 最大吸收能量(10/1000μs):范围从0.9J到10.0J
    - 额定功率:范围从0.9W到10.0W
    - 典型电容(参考值):范围从0.02pF到0.25pF
    - 温度范围:-40℃到+105℃(操作温度),-40℃到+125℃(存储温度)
    - 认证:UL、CSA、VDE

    产品特点和优势


    - 宽泛的操作电压范围:MOV能够覆盖从18V到820V的不同电压需求。
    - 快速响应:能够快速响应瞬态过电压。
    - 大能吸收能力:MOV可以吸收大量的瞬态能量。
    - 低箝位比:MOV具有较低的箝位比和无后续电流的特点。
    - 可靠性:满足MSL 1级要求,通过了多项严苛的测试,包括高温负载、温度循环、高湿环境测试等。
    - 安全认证:获得UL、CSA、VDE认证。

    应用案例和使用建议


    - 消费电子产品:在电源适配器、充电器和其他便携式设备中用于浪涌保护。
    - 工业电子:用于电机驱动器、变频器和其他敏感电路的保护。
    - 家用电器:用于冰箱、空调、洗衣机等家用电器的浪涌保护。
    - 建议:安装时需注意与被保护电路的匹配性,避免过电压对电路造成损害。

    兼容性和支持


    - 兼容性:MOV具有广泛的适用性,可与其他常见的电子元器件配合使用。
    - 支持:供应商提供详细的安装指南和技术支持服务,以帮助客户正确安装和使用这些产品。

    常见问题与解决方案


    1. Q: 如何判断MOV是否失效?
    - A: 当MOV两端电压超过其额定电压范围时,可能出现失效。可以通过测量MOV两端的电压来判断。
    2. Q: MOV的储存条件是什么?
    - A: 储存温度应在-10℃至+40℃之间,相对湿度不超过80%,并远离腐蚀性气体和阳光直射。
    3. Q: MOV的最大能量吸收能力是多少?
    - A: 标准系列最大能量吸收能力为1750J,高浪涌系列为1750J。

    总结和推荐


    总结:金属氧化物压敏电阻(MOV)07D系列具有宽泛的操作电压范围、快速响应能力、高能吸收能力和低箝位电压等特点,是一款适用于多种应用场景的理想选择。通过严格的测试和认证,确保了其在各种复杂环境下的可靠性和安全性。
    推荐:鉴于该产品具备卓越的技术特性和广泛的应用范围,我们强烈推荐其在需要高效浪涌保护的电路中使用。

471KD07参数

参数
压敏电压 470V
浪涌电流 1.75KA
最小压敏电压 423V
最大直流电压 385V
电路数 1
不同频率时的电容 105pF@1kHz
最大交流电压 300V
最大压敏电压 517V
能量 42J
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

471KD07数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 压敏电阻 YAGEO/台湾国巨 471KD07 471KD07数据手册

471KD07封装设计

查看详情并下载
Symbol
Footprint
3D Model
