首页  >  产品百科  >  RC1218JK-075R6L

RC1218JK-075R6L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 5.6Ω ±5% 1W 1218 贴片安装 3.1mm*4.6mm*650μm
供应商型号: A-RC1218JK-075R6L
供应商: 云汉优选
标准整包数: 1

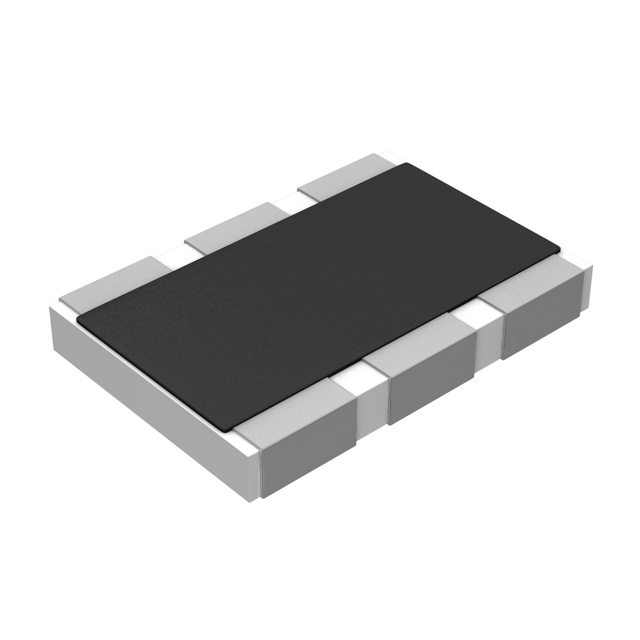

YAGEO/台湾国巨 贴片电阻 RC1218JK-075R6L

RC1218JK-075R6L概述


    产品简介


    电子元器件产品简介:
    RCL系列芯片电阻是通用型的表面贴装电阻器,适用于各种一般用途的应用场合。该系列电阻器采用厚膜工艺制造,具有高精度(±0.1%、±0.5%、±1%、±5%)和多种尺寸选择(0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512),非常适合在各类电子设备中使用。

    技术参数


    技术规格与性能参数:
    | 尺寸 | 允许误差 | 最大工作温度 | 额定功率 | 最大工作电压 | 最大过载电压 | 绝缘耐压电压 | 电阻范围 | 温度系数 |
    |
    | 0075 | ±0.1% | -55℃至125℃ | 1/50W | 10V | 25V | 25V | 10Ω 至 1MΩ | ±200 ppm/℃ |
    | 0100 | ±0.5% | -55℃至125℃ | 1/32W | 15V | 30V | 30V | 1Ω 至 22MΩ | ±200 ppm/℃ |
    | 0201 | ±1.0% | -55℃至125℃ | 1/20W | 25V | 50V | 50V | 1Ω 至 10MΩ | ±200 ppm/℃ |
    | 0402 | ±5.0% | -55℃至155℃ | 1/16W, 1/8W | 50V | 100V | 100V | 1Ω 至 22MΩ | ±200 ppm/℃ |
    | 0603 | ±5.0% | -55℃至155℃ | 1/10W, 1/5W | 75V | 150V | 150V | 1Ω 至 22MΩ | ±200 ppm/℃ |
    | 0805 | ±5.0% | -55℃至155℃ | 1/8W, 1/4W | 150V | 300V | 300V | 1Ω 至 100MΩ | ±200 ppm/℃ |
    | 1206 | ±5.0% | -55℃至155℃ | 1/4W, 1/2W | 200V | 400V | 500V | 1Ω 至 100MΩ | ±200 ppm/℃ |
    | 1210 | ±5.0% | -55℃至155℃ | 1/2W | 200V | 500V | 500V | 1Ω 至 22MΩ | ±200 ppm/℃ |
    | 1218 | ±5.0% | -55℃至155℃ | 1W | 200V | 500V | 500V | 1Ω 至 1MΩ | ±200 ppm/℃ |
    | 2010 | ±5.0% | -55℃至155℃ | 3/4W | 200V | 500V | 500V | 1Ω 至 22MΩ | ±200 ppm/℃ |
    | 2512 | ±5.0% | -55℃至155℃ | 1W, 2W | 200V | 500V | 500V | 1Ω 至 22MΩ | ±200 ppm/℃ |

    产品特点和优势


    产品特点与优势:
    - 环保材料:采用无卤素环氧树脂封装,确保符合RoHS标准,减少环境危害。
    - 高可靠性:具备高组件及设备可靠性,有效减少PCB空间占用。
    - 多尺寸选择:提供从0075到2512等多种尺寸,满足不同应用场景的需求。
    - 温度稳定性:具有良好的温度系数,温度范围宽,适应性强。
    - 高精度:可选±0.1%、±0.5%、±1%、±5%等多种精度等级,适应不同精度要求的应用。

    应用案例和使用建议


    应用案例和使用建议:
    - 应用案例:RCL系列电阻广泛应用于电源管理、电池充电器、DC-DC转换器等电子电路中。
    - 使用建议:在选择电阻时,需要根据具体应用需求选择合适的尺寸、精度等级和功率等级。例如,在电流感测电路中,可以选用更高精度的电阻(如±0.1%)以提高测量精度;而在负载较重的应用场合,则应选择较高功率等级的电阻以防止过热损坏。

    兼容性和支持


    兼容性和支持:
    - 兼容性:RCL系列电阻与市面上主流的SMT设备兼容,能够方便地进行自动化组装和焊接。
    - 支持:Yageo公司提供全面的技术支持,包括详细的使用手册和技术咨询服务,确保客户能够充分利用这些产品的优势。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题一:在高温环境下工作,电阻器的精度下降。
    - 解决方案:选择具有更高温度系数的产品(如±200 ppm/℃),并在设计时考虑适当的散热措施。

    - 问题二:在湿度较高的环境中,电阻器出现不稳定现象。
    - 解决方案:确保安装环境的湿度不超过规定值,并选择具有良好防潮特性的型号(如±200 ppm/℃)。

    - 问题三:在焊接过程中,电阻器出现短路或开路问题。
    - 解决方案:严格按照规定的焊接参数进行操作,并使用高品质的焊锡膏和助焊剂。

    总结和推荐


    总结和推荐:
    RCL系列电阻以其优良的性能、广泛的应用范围和全面的支持服务在市场上占据了一席之地。它不仅符合严格的RoHS标准,还提供了多种尺寸和精度选择,非常适合于各种工业和消费电子产品中。通过本篇综述可以看出,该系列产品在温度稳定性、抗湿能力等方面表现出色,特别适合于苛刻环境下的应用。因此,我们强烈推荐此系列电阻作为您的首选电子元件。

RC1218JK-075R6L参数

参数
电阻值 5.6Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 3.1mm*4.6mm*650μm
通用封装 1218
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC1218JK-075R6L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC1218JK-075R6L RC1218JK-075R6L数据手册

RC1218JK-075R6L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2485
100+ ¥ 0.8175
1000+ ¥ 0.5822
2000+ ¥ 0.3947
4000+ ¥ 0.281
库存: 2010
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.24
直接购买
加入购物车
