FMP200JT-52-1K8

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.8KΩ ±5% 2W ±100ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-FMP200JT-52-1K8
供应商: 海外现货
标准整包数: 1

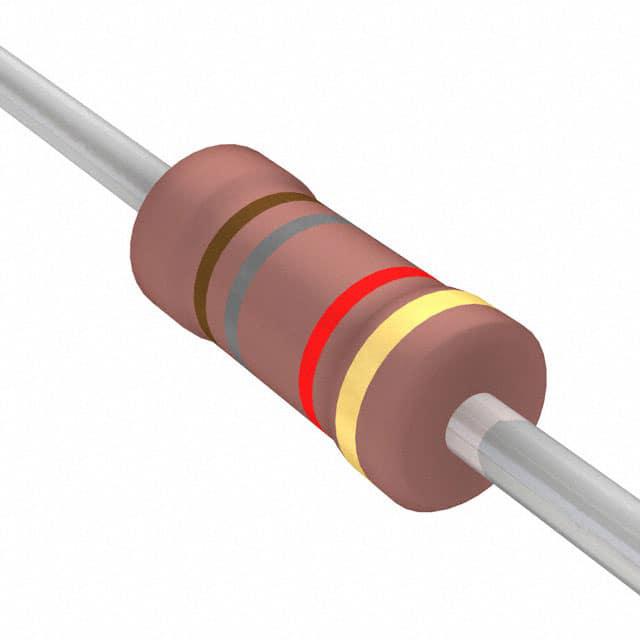

YAGEO/台湾国巨 通孔电阻 FMP200JT-52-1K8

FMP200JT-52-1K8概述

    高品质金属膜电阻器——FMP系列

    产品简介


    金属膜电阻器FMP系列是一种高功率、阻燃型超小型结构的电阻器。它们广泛应用于需要高可靠性及高稳定性的电路中,如电源转换器、工业控制设备和医疗电子装置等。这些电阻器通过真空溅射系统将多层混合金属合金和保护材料沉积到经过处理的高品质陶瓷基板上,具有极高的耐温性和抗过载能力。

    技术参数


    | 型号 | 外形尺寸(mm) | 功率等级 | 最大工作电压 | 最大过载电压 | 绝缘耐压测试 | 适用电阻范围 | 工作温度范围 | 温度系数 |
    |
    | FMP-50 | 3.4±0.3×1.9±0.2 | 1/2W | 200V | 400V | 300V | 1Ω-4M7Ω | -55°C至+155°C | ±100ppm/°C |
    | FMP100 | 6.3±0.5×2.4±0.2 | 1W | 350V | 600V | 500V | 1Ω-4M7Ω | -55°C至+155°C | ±100ppm/°C |
    | FMP200 | 9.0±0.5×3.9±0.3 | 2W | 500V | 700V | 500V | 1Ω-4M7Ω | -55°C至+155°C | ±100ppm/°C |
    | FMP3WS | 11.5±1.0×4.5±0.5 | 3W | 750V | 1,000V | 500V | 1Ω-4M7Ω | -55°C至+155°C | ±100ppm/°C |
    | FMP300 | 15.5±1.0×5.0±0.5 | 3W | 750V | 1,000V | 500V | 1Ω-4M7Ω | -55°C至+155°C | ±100ppm/°C |

    产品特点和优势


    - 高功率承载能力:不同型号的FMP系列能够承受1/2W到3W的功率,满足不同应用场景的需求。
    - 高稳定性:即使在极端温度下也能保持高精度和稳定性。
    - 阻燃设计:通过UL-94V-0认证,确保在高过载情况下不发生自燃。
    - 耐热和高可靠性:可在高达155°C的环境中工作,同时具备良好的防潮、防湿、耐热冲击等特性。
    - 多功能性:适用于多种工业和消费电子产品,特别是在电源管理和信号调节方面。

    应用案例和使用建议


    - 电源管理系统:可以作为限流电阻或分流电阻使用,帮助管理电源输出的稳定性和负载变化。
    - 汽车电子:由于其优异的耐高温和抗震动性能,适用于发动机控制系统、空调系统和安全气囊控制单元。
    - 医疗电子设备:在需要高度精确且可靠的电子设备中,如心电图机、呼吸机等,FMP系列可提供必要的电阻支持。
    使用建议:
    - 在安装过程中,应确保电阻器周围没有其他发热源,以避免过热影响其性能。
    - 定期检查和维护设备,特别是在高温环境下长时间工作的设备,以延长使用寿命。

    兼容性和支持


    FMP系列金属膜高功率电阻器兼容大多数标准电路设计,与同类型的PCB和其他组件具有良好的兼容性。制造商提供全面的技术支持,包括详细的安装指南、故障排查手册和技术咨询服务。

    常见问题与解决方案


    1. 问题:设备在高温环境下无法正常工作。
    - 解决方案:根据手册中的建议,如果工作环境超过70°C,需降低额定负载并调整功率等级。
    2. 问题:出现过载现象。
    - 解决方案:检查电路是否超出额定负载,及时更换合适功率等级的电阻器。
    3. 问题:长期工作后性能下降。
    - 解决方案:定期进行绝缘耐压测试,并注意设备的工作环境条件,适时进行维护。

    总结和推荐


    总体而言,FMP系列金属膜高功率电阻器在高功率、高稳定性、高可靠性方面表现出色,非常适合需要高性能电阻器的应用场合。推荐用于要求严格、工作环境苛刻的应用场景。建议用户在选择时根据具体需求挑选适合的功率等级和型号。

FMP200JT-52-1K8参数

参数
电阻值 1.8KΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP200JT-52-1K8数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JT-52-1K8 FMP200JT-52-1K8数据手册

FMP200JT-52-1K8封装设计

查看详情并下载
Symbol
Footprint
3D Model
