首页  >  产品百科  >  FMF200FTF73-13K

FMF200FTF73-13K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 13KΩ ±1% 2W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMF200FTF73-13K
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMF200FTF73-13K

FMF200FTF73-13K概述


    产品简介

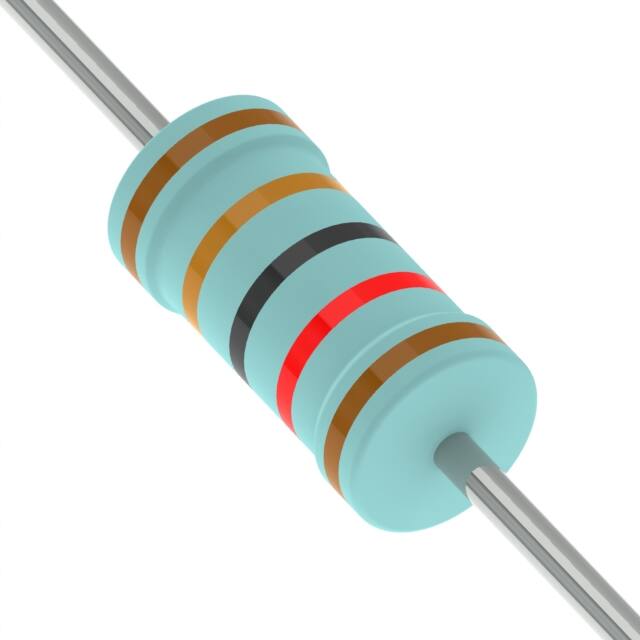

    本产品是通过通孔技术制造的金属膜阻燃电阻器,型号为FMF系列。这些电阻器主要用于电路板中作为电流调节和信号处理的关键部件。它们广泛应用于各种电子产品,如工业控制系统、通信设备、家用电器和消费电子产品等。

    技术参数


    电气特性
    - 功率额定值:1/4W、1/2W、1W、2W、3W
    - 阻值精度:±1%、±5%
    - 温度系数:±50ppm/°C、±100ppm/°C
    - 额定连续工作电压(RCWV):功率额定值乘以阻值或最大工作电压(取两者较小值)
    尺寸规格
    | 型号 | 直径(D) | 长度(L) | 外径(øD) |

    | FMF-25 | 6.3±0.5mm | 2.4±0.2mm | 28±2.0mm |
    | FMF50S | 9.0±0.5mm | 3.3±0.3mm | 26±2.0mm |
    | FMF-50 | 11.5±1.0mm | 4.5±0.5mm | 35±2.0mm |
    | FMF1WS | 15.5±1.0mm | 5.0±0.5mm | 33±2.0mm |
    最大工作电压
    - FMF-25: 250V
    - FMF50S: 300V
    - FMF-50: 350V
    - FMF1WS: 400V
    - FMF100: 500V
    最大过载电压
    - FMF-25: 500V
    - FMF50S: 600V
    - FMF-50: 700V
    - FMF1WS: 800V
    - FMF100: 1,000V

    产品特点和优势


    - 火焰阻燃设计:满足UL-94V-0标准,具有出色的过载保护能力,符合UL-1412标准。
    - 高精度阻值:提供±1%和±5%的精度选项,适用于对精度要求较高的应用场合。
    - 宽温度范围:可在-55°C到+155°C的环境下稳定工作。
    - 温度系数低:提供±50ppm/°C和±100ppm/°C两种选择,适用于对温度变化敏感的应用。

    应用案例和使用建议


    应用案例
    - 工业控制系统:在复杂的工业环境中稳定调节电流,确保系统正常运行。
    - 通信设备:提供可靠的电阻值控制,提高通信系统的信号稳定性。
    - 家用电器:在家电设备中实现精准的电压调节,提升设备性能。
    使用建议
    - 在较高环境温度下使用时,需要根据温度降额曲线进行适当的功率调整,以保证电阻器的可靠运行。
    - 由于产品具有高精度和宽温度范围的特点,建议在关键电路设计中优先考虑。

    兼容性和支持


    该系列产品与市场上主流的电子设备和电路板具有良好的兼容性。厂商提供了详细的安装指导和技术支持,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 高温环境下阻值漂移严重
    - 解决方案:使用时需注意环境温度,根据降额曲线适当降低功率使用,以保证电阻器的稳定工作。

    2. 阻值精度不符合预期
    - 解决方案:在购买时仔细检查产品的阻值精度标识,确保选购的产品符合应用需求。

    总结和推荐


    综上所述,FMF系列金属膜阻燃电阻器在各方面表现优异,具有高精度、宽温度范围、火焰阻燃和优良的电气特性。对于需要在苛刻环境中使用电子设备的用户来说,这是一个理想的选择。因此,我们强烈推荐使用这一系列电阻器。

FMF200FTF73-13K参数

参数
电阻值 13KΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMF200FTF73-13K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMF200FTF73-13K FMF200FTF73-13K数据手册

FMF200FTF73-13K封装设计

查看详情并下载
Symbol
Footprint
3D Model
