FMP100JT-52-6R2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 6.2Ω ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-6R2
供应商: 海外现货
标准整包数: 1

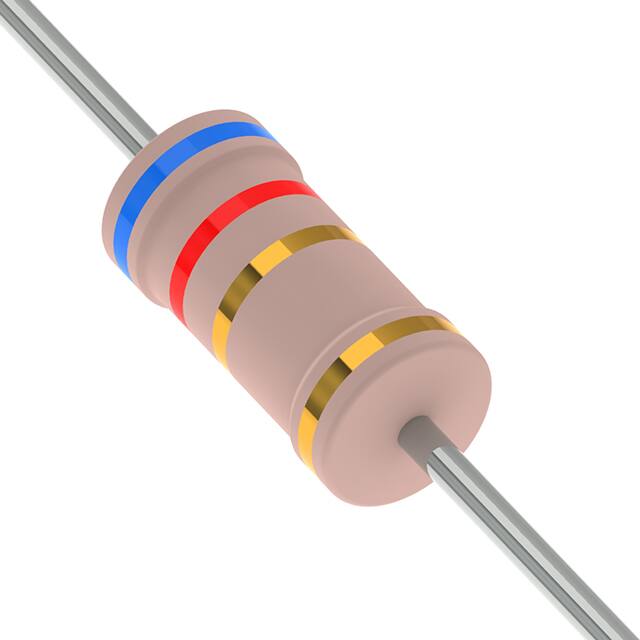

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-6R2

FMP100JT-52-6R2概述

    # 金属膜高功率电阻器:FMP系列

    产品简介


    金属膜高功率电阻器(FMP系列)是一种通过真空溅射系统将多层混合金属合金和钝化材料沉积到经过处理的优质陶瓷基板上的先进电阻器。电阻器的阻值层经过螺旋槽切割后,采用锡焊接的电解铜连接端子,最终涂覆一层粉色色漆涂层。这种电阻器广泛应用于需要高可靠性和稳定性的电路设计中,如工业控制、医疗设备、通信设备等领域。

    技术参数


    尺寸参数
    | 型号 | 长度(mm) | 直径(mm) | 引脚长度(mm) | 引脚直径(mm) |

    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 0.45±0.05 |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 0.55±0.05 |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 26±2.0 | 0.55±0.05 |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 0.8±0.05 |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 0.8±0.05 |
    | FMP4WV | 17.0±1.0 | 7.5±0.5 | 32±2.0 | 0.8±0.05 |
    性能参数
    | 参数 | 规格 |

    | 功率等级 | 1/2W, 1W, 2W, 3W, 4W |
    | 最大工作电压 | 200V, 350V, 500V, 750V |
    | 最大过载电压 | 400V, 600V, 700V, 1000V |
    | 绝缘耐压测试 | 300V, 500V |
    | 电阻范围 | 1Ω - 10MΩ & 0Ω for E24 & E96 系列值 |
    | 工作温度范围 | -55°C to +155°C |
    | 温度系数 | ±100ppm/°C |
    | 特殊阻值请求 | 可提供 |

    产品特点和优势


    FMP系列金属膜高功率电阻器具有以下特点和优势:
    - 高可靠性:通过UL认证,符合UL-94V-0阻燃标准,确保在过载情况下的安全运行。
    - 稳定性:温度系数为±100ppm/°C,保证在宽温范围内的精度。
    - 高功率处理能力:提供多种功率等级(1/2W至4W),适用于高功率应用场合。
    - 高耐压性能:具备出色的耐高压性能,适用于需要高电压的应用场合。
    - 耐用性:符合严格的IEC标准,能够在恶劣环境中长期稳定运行。

    应用案例和使用建议


    应用案例
    FMP系列金属膜高功率电阻器在许多工业和消费类电子设备中得到了广泛应用,例如电源转换器、工业控制器、医疗设备等。例如,在电力转换器中,这些电阻器用于负载均衡和电流检测,确保系统的稳定性和安全性。
    使用建议
    - 在选择电阻器时,根据具体应用场景确定所需的功率等级。
    - 在高温环境下使用时,需要按照温度降额曲线进行调整,确保其正常工作。
    - 对于特殊阻值需求,可通过定制方式获取,以满足特定设计需求。

    兼容性和支持


    FMP系列金属膜高功率电阻器可与其他电子元器件良好兼容,适用于各种电路设计。制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温下功率降额 | 按照温度降额曲线调整使用功率。 |
    | 耐压不足 | 检查是否选择了正确型号的电阻器。 |
    | 温度系数异常 | 确保在规定的温度范围内使用。 |
    | 标识褪色 | 避免长时间暴露在阳光直射下,使用遮蔽材料保护。 |

    总结和推荐


    FMP系列金属膜高功率电阻器凭借其出色的性能参数、稳定性和可靠性,在工业和消费类电子设备中表现出色。对于需要高可靠性和稳定性设计的应用场合,FMP系列电阻器是一个理想的选择。我们强烈推荐此系列电阻器,尤其是对于那些需要高功率和高耐压的场合。

FMP100JT-52-6R2参数

参数
电阻值 6.2Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-6R2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-6R2 FMP100JT-52-6R2数据手册

FMP100JT-52-6R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
