RL1206JR-7W0R13L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 130mΩ ±5% 500mW ±600ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: ZT-RL1206JR-7W0R13L
供应商: 海外现货
标准整包数: 1

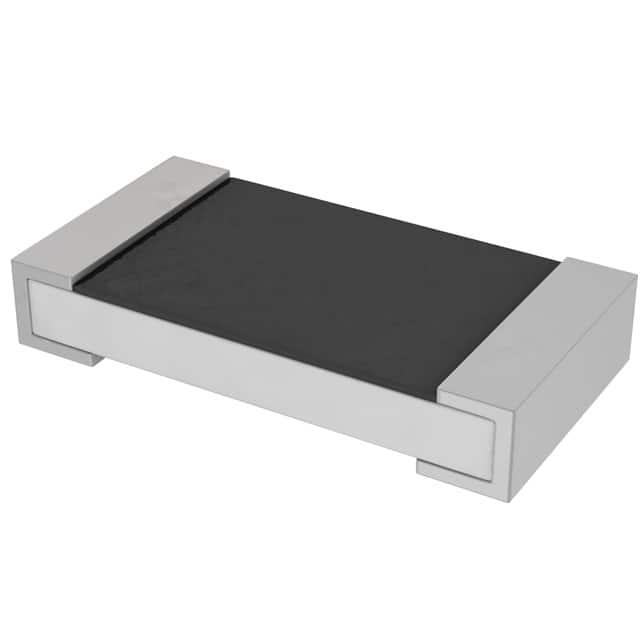

YAGEO/台湾国巨 贴片电阻 RL1206JR-7W0R13L

RL1206JR-7W0R13L概述

    LOW OHMIC CHIP RESISTORS RL SERIES

    1. 产品简介


    基本介绍:
    YAGEO公司的RL系列低阻值芯片电阻是一种用于表面贴装的高可靠性电子元件。这些电阻器采用厚膜工艺制造,并且具有无铅端子。RL系列涵盖多种尺寸(0402至2512),并且可以提供5%、2%和1%的精度选择。其主要应用领域包括转换器、打印机设备、服务器主板、电信设备、消费电子产品以及汽车电子。

    2. 技术参数


    - 尺寸范围:0402/0603/0805/1206/1210/1218/2010/2512
    - 精度等级:5%、2%、1%
    - 包装类型:纸带式(R)和凸块式(K)
    - 温度系数:±1000 ppm/°C 至 ±2000 ppm/°C
    - 额定功率:
    - RL0402:1/16 W
    - RL0603:1/10 W
    - RL0805:1/8 W 和 1/4 W
    - RL1206:1/4 W 和 1/2 W
    - RL1210:1/2 W
    - RL1218:1 W
    - RL2010:3/4 W
    - RL2512:1 W
    - 工作温度范围:-55°C 到 +155°C

    3. 产品特点和优势


    - AEC-Q200认证:符合严格的车规标准
    - 环保材料:无卤素环氧树脂
    - RoHS合规:符合欧洲RoHS指令
    - 高可靠性和设备可靠性:提供优质的电气特性和物理特性
    - 节省PCB空间:小巧尺寸适合现代电子设计
    - 无有害物质:使用的材料无有害物质
    - 电流传感应用:低阻值适于电流感应

    4. 应用案例和使用建议


    应用案例:
    - 在转换器中用作精确电阻。
    - 服务器主板上用作电流检测电阻。
    - 汽车电子设备中作为保护和传感元件。
    使用建议:
    - 在电流感应应用中,建议选择低阻值型号以提高测量准确性。
    - 在高温环境中使用时,考虑工作温度对电阻值的影响。

    5. 兼容性和支持


    - 与主流电路板和设备高度兼容。
    - 提供详细的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法准确测量电阻值 | 确认温度系数和工作环境条件,选择合适的电阻型号 |
    | 长期使用后电阻值变化 | 确保在规定的工作温度范围内使用 |

    7. 总结和推荐


    总结:
    RL系列低阻值芯片电阻在众多应用中表现出色,具有高可靠性、低阻值和宽泛的工作温度范围等优点。其在现代电子设备中广泛应用,尤其适用于电流感应和保护电路的设计。
    推荐:
    对于需要高可靠性和良好环境适应性的应用场合,我们强烈推荐使用YAGEO公司的RL系列低阻值芯片电阻。

RL1206JR-7W0R13L参数

参数
电阻值 130mΩ
精度 ±5%
额定功率 500mW
温度系数 ±600ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RL1206JR-7W0R13L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RL1206JR-7W0R13L RL1206JR-7W0R13L数据手册

RL1206JR-7W0R13L封装设计

查看详情并下载
Symbol
Footprint
3D Model
