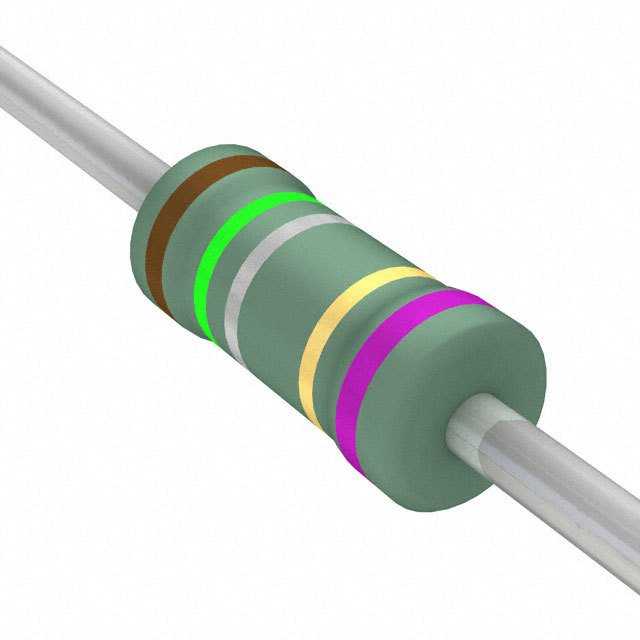

PNP7WVJT-91-0R15

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 150mΩ ±5% 7W 导线安装 25mm(长度)
供应商型号: YAG1221CT-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PNP7WVJT-91-0R15

PNP7WVJT-91-0R15概述

    # 技术手册:穿孔式电阻器

    产品简介


    本产品为穿孔式电阻器,广泛应用于各种电子电路中。根据不同的功率需求,可以选用1W至7W的不同型号。通过将高阻值的金属丝缠绕在陶瓷芯上,再涂覆一层防火漆,使得该产品具备卓越的抗热性和可靠性。适用于各类高要求的应用场景,如工业自动化、汽车电子、医疗设备等。

    技术参数


    尺寸规格
    | 型号 | 直径(mm) | 高度(mm) | 长度(mm) | 引脚直径(mm) |

    | PNP100/1WV | 6.3±0.5 | 2.5±0.3 | 26±2.0 | 0.55±0.05 |
    | PNP200/3WV | 9.0±0.5 | 3.5±0.3 | 34±2.0 | 0.55±0.05 |
    | PNP300/4WV | 11.5±1.0 | 4.6±0.5 | 35±2.0 | 0.8±0.05 |
    | PNP400/5WV | 15.5±1.0 | 5.2±0.5 | 33±2.0 | 0.8±0.05 |
    | PNP5WV/7WV | 25±1.0 | 7.5±0.5 | 38±2.0 | 0.8±0.05 |
    电气特性
    | 型号 | 功率等级(W) | 工作温度范围(℃) | 电阻容差(%) | 温度系数(ppm/℃) | 额定连续工作电压(V) | 绝缘耐压(V) |
    ||
    | PNP100/1WV | 1 | -40 ~ +200 | ±1, ±5 | ±100, ±300 | 300 | 300 |
    | PNP200/3WV | 3 | -40 ~ +200 | ±1, ±5 | ±100, ±300 | 300 | 300 |
    | PNP300/4WV | 4 | -40 ~ +200 | ±1, ±5 | ±100, ±300 | 300 | 300 |
    | PNP400/5WV | 5 | -40 ~ +200 | ±1, ±5 | ±100, ±300 | 300 | 300 |
    | PNP5WV/7WV | 7 | -40 ~ +200 | ±1, ±5 | ±100, ±300 | 300 | 300 |
    其他性能
    | 测试项目 | 标准(IEC 60115-1) | 性能描述 | 测试结果 |
    ||
    | 瞬时过载测试 | 4.13 | 额定功率的10倍,持续5秒 | ±2.0%+0.05Ω |
    | 绝缘耐压测试 | 4.7 | 在V-块内进行,60秒 | 无击穿 |
    | 温度系数测试 | 4.8 | -40°C至+155°C范围内 | 按型号分 |
    | 绝缘电阻测试 | 4.6 | 在V-块内进行,60秒 | >100MΩ |
    | 焊接性测试 | 4.17 | 245±5°C,3±0.5秒 | 最小覆盖率95% |
    | 溶剂耐受性测试 | 4.30 | 使用异丙醇(IPA),5±0.5分钟 | 涂层和标记无变质 |
    | 接线端子耐久性测试 | 4.16 | 直接加载10秒,≥2.5kg (24.5N) | 无损伤 |
    | 恒湿稳态测试 | 4.24 | 40±2°C,90-95%RH,56天 | ±5.0%+0.05Ω |
    | 70°C耐久性测试 | 4.25 | 70±2°C,1,000小时,1.5小时开,0.5小时关 | ±5.0%+0.05Ω |
    | 温度循环测试 | 4.19 | -55°C至室温至+155°C,5个循环 | ±1.0%+0.05Ω |
    | 耐焊接热测试 | 4.18 | 260±3°C,10±1秒 | ±1.0%+0.05Ω |
    | 意外过载测试 | 4.26 | 额定电压的4倍,1分钟 | 无火焰或电弧现象 |

    产品特点和优势


    1. 高可靠性:采用金属丝缠绕于陶瓷芯上的结构,再进行多层防火漆涂覆,确保了在高温环境下的稳定性和耐用性。
    2. 宽工作温度范围:能够承受从-40°C到+200°C的极端环境温度变化。
    3. 高精度电阻值:提供±1%和±5%两种容差选项,满足不同应用需求。
    4. 优异的耐久性:通过多项严格测试,包括恒湿稳态、温度循环和意外过载测试,确保在恶劣环境中的长期稳定运行。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制:在需要高精度、稳定电阻的场合下,例如工业控制器中作为负载调节器。
    2. 汽车电子:汽车动力控制系统中用于电流检测及保护电路。
    3. 医疗设备:高精度的医疗设备中,如心电图机和呼吸机中的精密电路。
    使用建议
    - 散热管理:考虑到电阻在高功率下的发热情况,建议在安装时加装散热片,避免局部过热导致损坏。
    - 环境适应性:在严苛环境中使用时,确保周围没有腐蚀性物质,以防止电阻器受到化学侵蚀。
    - 定期检查:对于长时间工作的设备,建议定期检查电阻器的状态,以确保其正常工作。

    兼容性和支持


    本系列穿孔式电阻器与其他标准穿孔式电路板兼容,易于集成。制造商提供了详细的技术支持文档和专业咨询服务,帮助客户解决在应用过程中可能遇到的各种问题。

    常见问题与解决方案


    常见问题
    1. 电阻值不准确:可能存在生产误差。
    - 解决方案:建议在使用前使用万用表重新校准。
    2. 过热问题:长时间高功率使用可能引发过热。
    - 解决方案:在设计电路时预留足够的散热空间,或使用散热装置辅助降温。
    3. 接触不良:焊接不牢固可能导致接触不良。
    - 解决方案:确保焊接过程规范,焊接点保持干净、平整。

    总结和推荐


    综上所述,该系列穿孔式电阻器以其高可靠性和卓越的性能,在多种应用场景中展现出色的表现。无论是工业控制、汽车电子还是医疗设备等领域,均能满足高标准的需求。强烈推荐使用该系列穿孔式电阻器,特别是在对电阻精度和环境适应性有较高要求的应用中。

PNP7WVJT-91-0R15参数

参数
电阻值 150mΩ
精度 ±5%
额定功率 7W
温度系数 -
长*宽*高 25mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,弹夹装

PNP7WVJT-91-0R15数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP7WVJT-91-0R15 PNP7WVJT-91-0R15数据手册

PNP7WVJT-91-0R15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 0.9137 ¥ 7.7206
50+ $ 0.7016 ¥ 5.9283
100+ $ 0.6319 ¥ 5.3396
库存: 170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
直接购买
加入购物车
