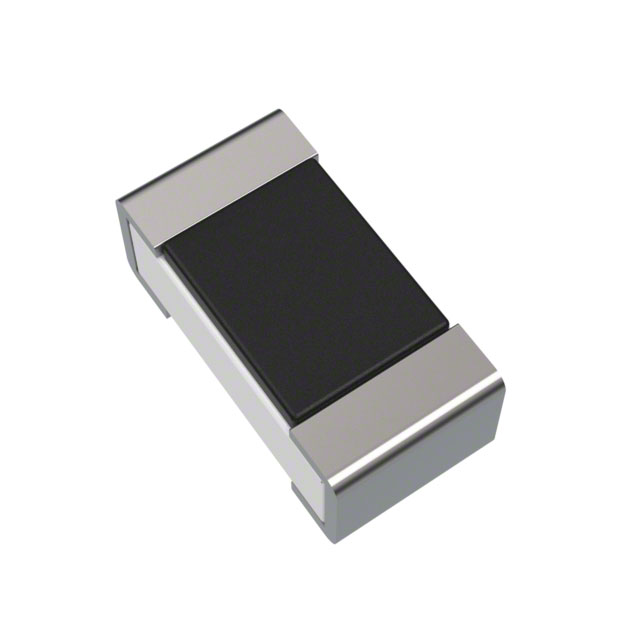

RC0201FR-073M3L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.3MΩ ±1% 50mW 0201 贴片安装 600μm*300μm*260μm
供应商型号: RC0201FR-073M3L
供应商: 云汉优选
标准整包数: 10000
YAGEO/台湾国巨 贴片电阻 RC0201FR-073M3L

RC0201FR-073M3L概述

    高品质芯片电阻技术手册

    产品简介


    本手册介绍的是雅格电子(Yageo)的通用片式电阻(General Purpose Chip Resistors),型号为RCL系列。此系列产品广泛适用于各类通用电子设备中,通过先进的厚膜工艺制造,具备高可靠性和小体积特点。主要类型包括但不限于0075、0100、0201、0402、0603、0805、1206、1210、1218、2010和2512等多种尺寸规格。

    技术参数


    - 尺寸规格:0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 电阻值精度:±0.1%,±0.5%,±1%,±5%
    - 工作温度范围:-55°C至+155°C
    - 最大工作电压:从10V到300V不等
    - 最大过载电压:从25V到300V不等
    - 额定功率:从1/50W到2W不等,具体取决于型号
    - 温度系数:根据具体型号不同,从±200ppm/°C到±300ppm/°C不等
    - 阻值范围:从1Ω到22MΩ不等

    产品特点和优势


    RCL系列芯片电阻的主要优势如下:
    - 环保材料:采用无卤素环氧树脂,符合RoHS标准,减少环境污染。
    - 高可靠性:适用于广泛的工业环境,保证长时间稳定工作。
    - 节省空间:体积小巧,有效节省PCB布局空间。
    - 多种尺寸选择:涵盖从0075到2512的多种尺寸规格,满足不同应用场景的需求。
    - 优异的耐温性能:可在极端环境下保持稳定性能,适应广泛的温度变化。

    应用案例和使用建议


    RCL系列电阻被广泛应用于消费电子、通信设备、工业控制等多个领域。例如,在电池充电器电路和DC-DC转换器中作为电流检测电阻时,其低电阻值(如5mΩ)确保了高效的能量传输和精确的电流测量。对于需要高精度和高稳定性应用场景(如医疗设备),则可以选择更高精度(如±0.1%)的产品。
    使用建议:在高温或潮湿环境中使用时,建议进行适当的热管理和防潮处理;同时注意不要超过规定的最大工作电压和电流值,以避免损坏。

    兼容性和支持


    该系列产品具有良好的兼容性,可以与大多数常见的PCB设计工具及电子元件匹配使用。雅格电子提供全面的技术支持和售后服务,确保用户能够顺利完成产品选型和技术咨询。

    常见问题与解决方案


    - Q:如何解读产品标记?
    - A:标记规则详见“片式电阻标记”数据表。
    - Q:安装时需注意哪些事项?
    - A:确保遵循正确的安装流程,避免焊接过程中的热量损伤。具体步骤参见“片式电阻安装”数据表。
    - Q:产品的存储条件是什么?
    - A:请将产品存放在干燥通风处,避免接触腐蚀性物质。

    总结和推荐


    RCL系列芯片电阻凭借其优越的性能、多样化的规格以及环保特性,在众多电子应用中表现出色。特别是针对高精度要求的应用场景,它更是不可或缺的理想选择。考虑到其卓越的质量和广泛的应用范围,强烈推荐用户选用此系列电阻以提升系统的整体性能。

RC0201FR-073M3L参数

参数
电阻值 3.3MΩ
精度 ±1%
额定功率 50mW
温度系数 -
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC0201FR-073M3L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0201FR-073M3L RC0201FR-073M3L数据手册

RC0201FR-073M3L封装设计

查看详情并下载
Symbol
Footprint
3D Model
