KNP1WSJR-52-470R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 470Ω ±5% 1W 插件 导线安装 9mm(长度)
供应商型号: 603-KNP1WSJR-52-470R
供应商: Mouser
标准整包数: 1

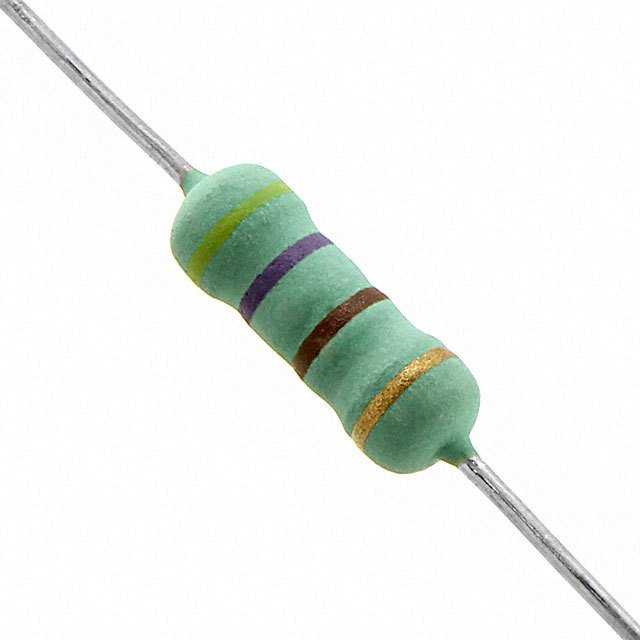

YAGEO/台湾国巨 通孔电阻 KNP1WSJR-52-470R

KNP1WSJR-52-470R概述


    产品简介


    本产品为通孔电阻器,主要由陶瓷芯、金属电阻丝、焊接端子和防燃涂层构成。其型号包括KNP-25、KNP-50、KNP100、KNP200、KNP300、KNP400、KNP500、KNP600、KNP700等多个系列,每个系列具有不同的尺寸和功率等级。这种类型的电阻器广泛应用于电路设计、工业自动化、汽车电子和家用电器等领域。

    技术参数


    以下是不同型号电阻器的技术参数汇总表:
    | 型号 | 长度 (mm) | 直径 (mm) | 焊接高度 (mm) | 电阻范围 (Ω) |

    | KNP-25 | 6.3±0.5 | 2.5±0.3 | 28±2.0 | ±1%: 0.1 - 150Ω
    ±5%: 0.1 - 200Ω |
    | KNP-50 | 9.0±0.5 | 3.5±0.3 | 26±2.0 | ±1%: 0.1 - 750Ω
    ±5%: 0.1 - 800Ω |
    | KNP100 | 11.5±1.0 | 4.6±0.5 | 35±2.0 | ±1%: 0.1 - 1.5KΩ
    ±5%: 0.1 - 2.2KΩ |
    | KNP200 | 15.5±1.0 | 5.2±0.5 | 33±2.0 | ±1%: 0.1 - 2.4KΩ
    ±5%: 0.1 - 2.7KΩ |
    | KNP300 | 17.5±1.0 | 6.2±0.5 | 32±2.0 | ±1%: 0.1 - 3.3KΩ
    ±5%: 0.1 - 3.9KΩ |
    | KNP400 | 24.5±1.0 | 8.2±0.5 | 38±2.0 | ±1%: 0.1 - 6.2KΩ
    ±5%: 0.1 - 6.8KΩ |
    | KNP500, KNP600, KNP700 | 24.5±1.0 | 8.2±0.5 | 38±2.0 | ±1%: 0.1 - 3.3KΩ
    ±5%: 0.1 - 3.9KΩ |
    各型号电阻器的主要性能参数如下:
    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 额定工作电压:最大工作电压根据功率等级和电阻值计算得出
    - 温度系数:±300ppm/°C
    - 绝缘耐压:250V - 400V
    - 工作温度范围:-40°C 至 +200°C

    产品特点和优势


    这些电阻器的特点在于它们的高可靠性、大功率处理能力和良好的温度稳定性。其独特的单层电阻丝缠绕在陶瓷杆上,并通过焊接端子连接到外部电路,从而确保了其机械强度和电气性能。此外,这些电阻器采用了绿色防燃涂层,符合UL-94V-0标准,确保了其在极端条件下的安全性和可靠性。

    应用案例和使用建议


    这些电阻器适用于多种应用场景,例如:
    - 电路保护:用于过载保护和分压电路。
    - 工业自动化:在电机控制和传感器接口电路中稳定电流和电压。
    - 汽车电子:作为负载均衡器和分流器,确保系统正常运行。
    使用建议:
    - 在高环境温度下使用时,应注意降额操作,以保证其使用寿命和安全性。
    - 在设计电路时,应考虑温度变化对电阻值的影响,选择适当的电阻范围。

    兼容性和支持


    这些电阻器与其他常见的电子元器件具有良好的兼容性,适用于多种电路板设计。制造商提供了详细的技术文档和支持服务,以帮助用户进行安装和调试。

    常见问题与解决方案


    问题1:在高温环境下,电阻器的性能是否会受到影响?
    解决方案:在高温环境下使用时,应按照手册中提供的降额曲线操作,以延长其使用寿命。
    问题2:如何测试电阻器的绝缘耐压?
    解决方案:可以使用高压测试仪进行绝缘耐压测试,确保在规定的电压下没有击穿现象发生。
    问题3:如果发现电阻器表面出现裂纹或损坏,如何处理?
    解决方案:应立即更换受损的电阻器,避免电路短路或其他故障的发生。

    总结和推荐


    总体来说,这些通孔电阻器在高可靠性、高功率处理能力及良好的温度稳定性方面表现出色。尤其适合于需要高性能、稳定性和可靠性的电路设计。因此,我们强烈推荐使用这些电阻器,尤其是在高要求的应用环境中。

KNP1WSJR-52-470R参数

参数
电阻值 470Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 9mm(长度)
通用封装 插件
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

KNP1WSJR-52-470R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP1WSJR-52-470R KNP1WSJR-52-470R数据手册

KNP1WSJR-52-470R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1265 ¥ 1.0689
10+ $ 0.0311 ¥ 0.2624
100+ $ 0.0242 ¥ 0.2041
500+ $ 0.023 ¥ 0.1944
5000+ $ 0.0143 ¥ 0.1208
10000+ $ 0.013 ¥ 0.1095
25000+ $ 0.0097 ¥ 0.0821
库存: 5647
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.06
直接购买
加入购物车
