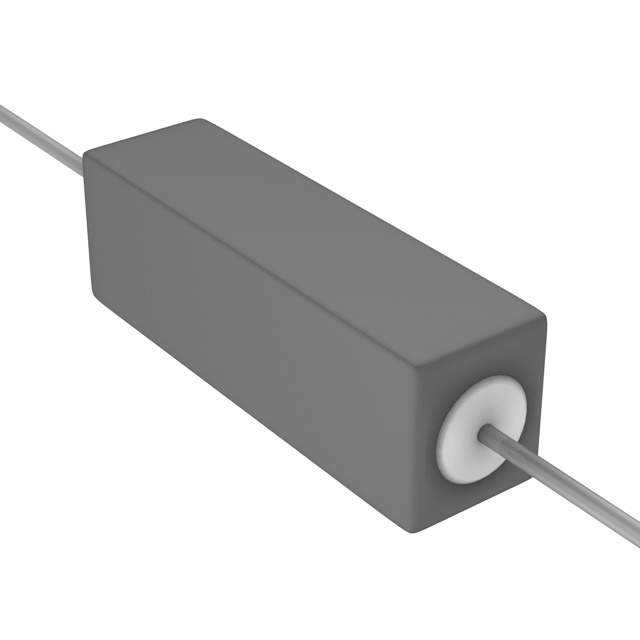

PSP500JB-1K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1KΩ ±5% 5W 通孔安装 25mm(长度)*6.4mm(高度)
供应商型号: ZT-PSP500JB-1K
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PSP500JB-1K

PSP500JB-1K概述

    # YAGEO水泥电阻PSP & PSM系列技术手册

    产品简介


    YAGEO Corporation生产的PSP & PSM系列水泥电阻是一种高性能的功率线绕电阻器,采用玻璃纤维芯和陶瓷外壳设计,具有绝缘和阻燃特性。该系列产品分为PSP(轴向型)和PSM(垂直型)两种类型,广泛应用于电源、电机控制、工业设备及各种需要高稳定性的场景。这些电阻器以其卓越的热稳定性、可靠性和高功率承载能力而著称。
    主要功能
    - 高功率承载能力(4W至17W)
    - 良好的绝缘和阻燃性能
    - 温度系数为±400ppm/℃
    - 广泛的工作温度范围(-55℃至+275℃)
    应用领域
    - 工业控制
    - 电力系统
    - 通信设备
    - 医疗设备
    - 军事电子

    技术参数


    以下是PSP & PSM系列水泥电阻的技术规格:
    | 参数 | PSP系列 | PSM系列 |
    |
    | 功率等级 | 4W, 5W, 7W, 9W, 11W, 17W | 4W, 5W, 7W, 9W, 11W, 17W |
    | 最大连续工作电压 | P70×R | P70×R |
    | 电阻范围 | 0.1~2.2KΩ, 0.1~2.5KΩ, 0.5~3.9KΩ, 1~10KΩ | 同上 |
    | 工作温度范围 | -55℃至+275℃ | -55℃至+275℃ |
    | 温度系数 | ±400ppm/℃ | ±400ppm/℃ |
    尺寸信息
    | 类型 | 长(L1) | 宽(W) | 高(H) |
    ||
    | PSP400 | 20±1.0 mm | 6.4±0.3 mm | 6.4±0.3 mm |
    | PSP500 | 25±1.0 mm | 6.4±0.3 mm | 6.4±0.3 mm |
    | PSP700 | 38±1.0 mm | 6.4±0.3 mm | 6.4±0.3 mm |
    | PSP7WS | 25±1.0 mm | 9.0±0.3 mm | 9.0±0.3 mm |
    | PSP900 | 38±1.0 mm | 9.0±0.3 mm | 9.0±0.3 mm |
    | PSP11A | 50±1.5 mm | 9.0±0.3 mm | 9.0±0.3 mm |
    | PSP17A | 75±2.0 mm | 9.0±0.3 mm | 9.0±0.3 mm |
    | PSM400 | 20±1.0 mm | 7.0±0.5 mm | 8.0±0.4 mm |
    | PSM500 | 25±1.0 mm | 7.0±0.5 mm | 8.0±0.4 mm |
    | PSM700 | 38±1.0 mm | 7.0±0.5 mm | 8.0±0.4 mm |
    | PSM7WS | 25±1.0 mm | 9.0±0.4 mm | 10.0±0.4 mm |
    | PSM900 | 38±1.0 mm | 9.0±0.4 mm | 10.0±0.4 mm |
    | PSM11A | 50±1.5 mm | 9.0±0.4 mm | 10.0±0.4 mm |
    | PSM17A | 75±2.0 mm | 9.0±0.4 mm | 10.0±0.4 mm |

    产品特点和优势


    1. 高功率承载能力:能够承受高达17W的功率,适用于高负载场景。
    2. 优良的热稳定性:能够在极端温度环境下保持稳定的电阻值。
    3. 阻燃特性:符合UL94 V-0阻燃标准,确保安全可靠。
    4. 广泛的适用性:适合多种工业和商业应用。

    应用案例和使用建议


    应用案例
    - 电源设备:用于稳压电路中的限流电阻。
    - 电机控制:作为启动电阻使用,提供平稳的启动电流。
    - 工业设备:用于负载测试和设备保护。
    使用建议
    - 确保安装环境温度不超过70℃,必要时需降额使用。
    - 注意散热设计,避免因过热导致性能下降。
    - 在高湿度环境中使用时,建议进行额外的防护处理。

    兼容性和支持


    PSP & PSM系列水泥电阻与多种主流电子设备兼容,支持批量定制和贴片包装。YAGEO提供全面的技术支持和售后服务,确保客户在使用过程中的任何问题都能得到及时解决。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值变化超出预期 | 检查安装环境温度,必要时降额使用 |
    | 外观受损 | 检查运输过程中是否有物理损伤 |
    | 过载后电阻失效 | 更换更高功率等级的产品 |

    总结和推荐


    YAGEO的PSP & PSM系列水泥电阻凭借其卓越的性能和可靠性,在工业和商业应用中表现出色。无论是高功率需求还是恶劣环境下的应用,这些电阻器都能提供稳定的表现。我们强烈推荐这些产品给需要高性能电阻器的工程师和技术人员。
    如果您正在寻找一款能够在严苛条件下依然保持稳定的电阻器,YAGEO的PSP & PSM系列无疑是您的最佳选择。

PSP500JB-1K参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 5W
温度系数 -
长*宽*高 25mm(长度)*6.4mm(高度)
安装方式 通孔安装
零件状态 在售

PSP500JB-1K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PSP500JB-1K PSP500JB-1K数据手册

PSP500JB-1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5851 ¥ 4.9032
