RC0201FR-072K1L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.1KΩ ±1% 50mW 0201 贴片安装 600μm*300μm*260μm
供应商型号: 11M-D-RC0201FR-072K1L
供应商: 云汉优选
标准整包数: 100

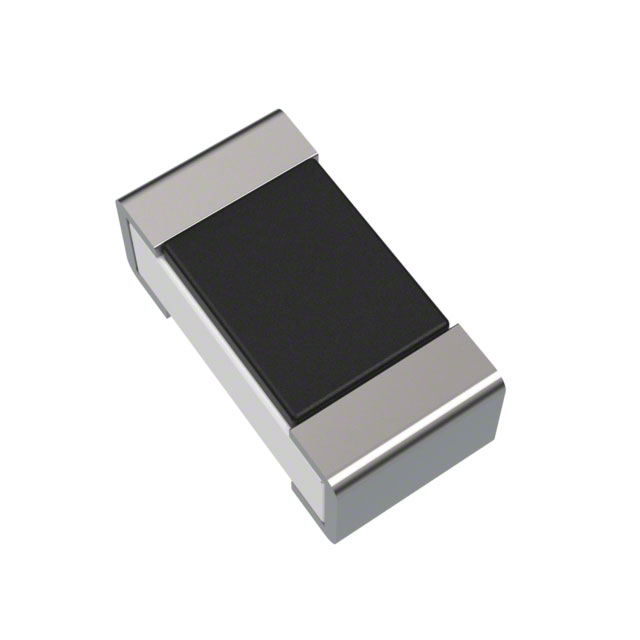

YAGEO/台湾国巨 贴片电阻 RC0201FR-072K1L

RC0201FR-072K1L概述

    Yageo General Purpose Chip Resistors (RCL Series)

    产品简介


    Yageo的RCL系列芯片电阻是通用型芯片电阻,适用于各种电路应用。这类电阻利用厚膜工艺制造,具有无铅端接,确保了环保合规性。其主要功能包括提供稳定的电流和电压控制,适用于工业控制、通信设备、消费电子产品、家用电器等多种领域。

    技术参数


    - 尺寸范围:0075、0100、0201、0402、0603、0805、1206、1210、1218、2010、2512
    - 容差范围:±0.1%、±0.5%、±1%、±5%
    - 包装类型:纸带式(R)、ESD安全纸带式(S)
    - 温度系数:±200 ppm/℃(标准),±300 ppm/℃(特定值)
    - 额定功率:
    - RC0075: 1/50W
    - RC0100: 1/32W
    - RC0201: 1/20W
    - RC0402: 1/16W, 1/8W
    - RC0603: 1/10W, 1/5W
    - RC0805: 1/8W, 1/4W
    - RC1206: 1/4W, 1/2W
    - RC1210: 1/2W
    - RC1218: 1W
    - RC2010: 3/4W
    - RC2512: 1W, 2W
    - 最大工作电压:根据尺寸不同而变化,最高可达300V
    - 额定电阻范围:1Ω 至 22MΩ
    - 环境适应性:工作温度范围 -55℃ 至 +155℃

    产品特点和优势


    1. 环保材料:采用无卤素环氧树脂材料,符合RoHS标准。
    2. 高可靠性:内部金属电极提高了产品的整体可靠性,确保在各种环境下稳定运行。
    3. 节省空间:小型化设计减少了PCB面积占用,适合紧凑型电路板设计。
    4. 精准电阻:通过激光切割技术精确控制电阻值,误差率低至±0.1%,满足高精度要求。

    应用案例和使用建议


    - 电源管理:适用于直流电源电路,如电池充电器、DC-DC转换器等,保证电流和电压稳定。
    - 信号处理:在音频和视频信号路径中使用,减少噪声干扰,提高信号质量。
    - 使用建议:
    - 确保工作温度不超过规定范围,避免过热导致损坏。
    - 在高频应用中注意阻抗匹配,确保电路稳定。
    - 选择合适尺寸的电阻以适应不同的电流需求。

    兼容性和支持


    - 兼容性:与市场上大多数主流的PCB封装兼容,易于集成到现有系统中。
    - 技术支持:Yageo提供全面的技术支持,包括样品测试、工程咨询和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    1. Q: 阻值偏差较大怎么办?
    - A: 检查电阻的工作环境温度,确保在规定范围内。如果仍在误差范围内,请检查安装工艺和电路设计。
    2. Q: 使用过程中发热严重怎么办?
    - A: 确保电阻的工作电流不超过额定电流。若有必要,更换更大尺寸或更高额定功率的电阻。
    3. Q: 产品在高湿度环境中性能下降怎么办?
    - A: 检查封装是否完好,确保密封良好。必要时可以采取额外的防护措施,如涂覆保护层。

    总结和推荐


    综上所述,Yageo的RCL系列芯片电阻以其出色的稳定性和广泛的应用范围成为通用型电路的理想选择。它不仅符合环保标准,还具备高可靠性、小型化等优势,尤其适合需要高精度和稳定性的应用场景。强烈推荐在设计中选用此类电阻,以确保电路性能和系统的可靠性。

RC0201FR-072K1L参数

参数
电阻值 2.1KΩ
精度 ±1%
额定功率 50mW
温度系数 -
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC0201FR-072K1L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0201FR-072K1L RC0201FR-072K1L数据手册

RC0201FR-072K1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
