PT0603FR-7T0R33L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 330mΩ ±1% 0603 贴片安装
供应商型号: ZT-PT0603FR-7T0R33L
供应商: 海外现货
标准整包数: 1

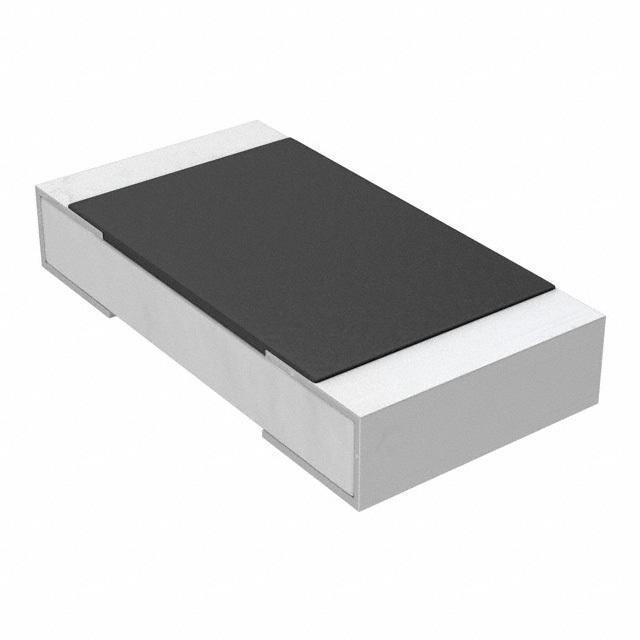

YAGEO/台湾国巨 贴片电阻 PT0603FR-7T0R33L

PT0603FR-7T0R33L概述

    PT Series Current Sensor - Low TCR

    1. 产品简介


    PT系列电流传感器是专为需要高精度电流测量的应用而设计的产品。该系列产品具有低温度系数电阻(TCR)和高功率的特点,采用厚膜工艺制造,并符合无铅终端要求。PT系列目前提供多种尺寸:0402、0603、0805、1206、2010 和 2512,可以满足不同应用场景的需求。其主要功能是电流传感,广泛应用于各类电子设备中,如转换器、打印机、服务器板、电信设备、消费电子产品及汽车电子设备等。

    2. 技术参数


    PT系列电流传感器的技术参数如下表所示:
    | 类型 | 功率 | 工作温度范围 | 最大工作电压 | 容差 | 温度系数 | 额定电流 |
    ||
    | PT0402 | 1/16W | -55°C至+155°C | 按公式计算 | ±1%, ±2%, ±5% | 50mΩ 至 68mΩ:±600ppm/°C
    68mΩ 至 100mΩ:±300ppm/°C
    100mΩ 至 1Ω:±200ppm/°C | 10mΩ:3A |
    | PT0603 | 1/10W | -55°C至+155°C | 按公式计算 | ±1%, ±2%, ±5% | 50mΩ 至 68mΩ:±400ppm/°C
    68mΩ 至 100mΩ:±350ppm/°C
    100mΩ 至 1Ω:±300ppm/°C | 8mΩ:5A |
    | PT0805 | 1/8W | -55°C至+155°C | 按公式计算 | ±1%, ±2%, ±5% | 50mΩ 至 68mΩ:±350ppm/°C
    68mΩ 至 100mΩ:±300ppm/°C
    100mΩ 至 1Ω:±250ppm/°C | 5mΩ:6A |
    | PT1206 | 1/4W | -55°C至+155°C | 按公式计算 | ±1%, ±2%, ±5% | 50mΩ 至 75mΩ:±350ppm/°C
    75mΩ 至 100mΩ:±100ppm/°C
    100mΩ 至 1Ω:±75ppm/°C | 5mΩ:10A |
    | PT2010 | 3/4W | -55°C至+155°C | 按公式计算 | ±1%, ±2%, ±5% | 100mΩ 至 1Ω:±100ppm/°C
    100mΩ 至 1Ω:±75ppm/°C | 无需指定 |
    | PT2512 | 1W | -55°C至+155°C | 按公式计算 | ±1%, ±2%, ±5% | 无需指定 | 无需指定 |
    工作电压按公式 V = √(P X R) 计算,其中 P 为额定功率,R 为电阻值。

    3. 产品特点和优势


    - AEC-Q200 资格认证:符合汽车电子标准,提高可靠性。
    - 环保材料:无卤素环氧树脂,降低对环境的影响。
    - 高可靠性:非禁用材料用于生产和产品,提高长期稳定性。
    - 低电阻:适用于电流传感应用。
    - 湿敏等级:MSL 1,降低生产过程中损坏的风险。
    - 多种尺寸:满足不同的封装需求。
    - 符合RoHS标准:确保符合环保法规。

    4. 应用案例和使用建议


    PT系列电流传感器适用于多种应用场合,例如:
    - 转换器:精确测量电流以优化系统性能。
    - 打印机设备:保证高效稳定运行。
    - 服务器板:增强系统可靠性。
    - 电信设备:确保稳定的数据传输。
    使用建议:
    - 在选择具体型号时,根据应用所需的电流范围和精度要求来选择合适的电阻值和容差。
    - 确保安装环境温度符合工作温度范围,避免过热导致损坏。

    5. 兼容性和支持


    PT系列电流传感器与多种电路板和组件兼容,可以方便地集成到现有的设计中。制造商提供了详细的技术文档和支持服务,帮助客户顺利完成设计和调试。

    6. 常见问题与解决方案


    1. 如何确定所需型号的电阻值?
    - 根据应用需求计算所需的电阻值,并参考表格中的规格。
    2. 如何确保焊接质量?
    - 使用合适的焊接条件,如温度和时间,并进行适当的预热处理。
    3. 如何防止环境影响?
    - 将产品存放在干燥通风的地方,避免直接暴露在潮湿环境中。

    7. 总结和推荐


    PT系列电流传感器以其卓越的精度、高可靠性和广泛的适用性,在当前市场上具有较强的竞争力。它不仅能够满足多种应用场景的需求,还能为客户提供高水平的支持和服务。因此,我们强烈推荐使用PT系列电流传感器,特别是在需要高精度电流测量的应用中。

PT0603FR-7T0R33L参数

参数
电阻值 330mΩ
精度 ±1%
额定功率 -
温度系数 -
通用封装 0603
安装方式 贴片安装

PT0603FR-7T0R33L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT0603FR-7T0R33L PT0603FR-7T0R33L数据手册

PT0603FR-7T0R33L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.12 ¥ 1.0059
库存: 0
起订量: 547 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
