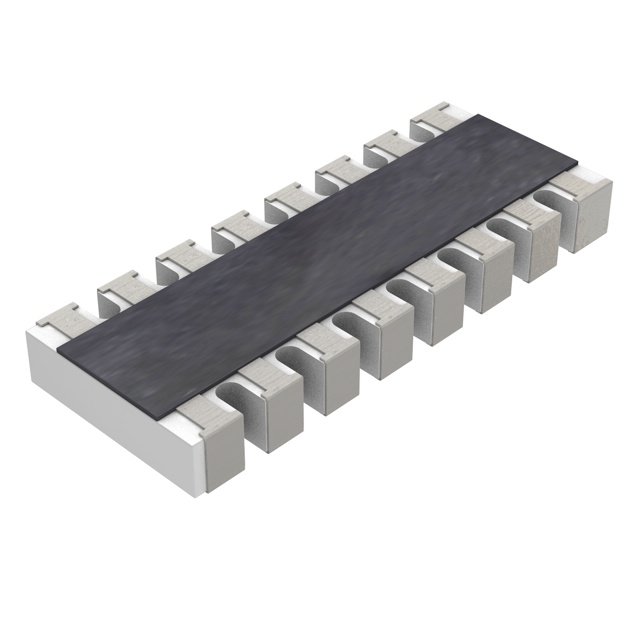

YC248-JR-07 33RL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 33Ω ±5% ±200ppm/℃ 62.5mW 1606 贴片安装 4mm*1.6mm*550μm
供应商型号:
供应商:
标准整包数: 0
YAGEO/台湾国巨 网络阵列电阻 YC248-JR-07 33RL

YC248-JR-07 33RL概述

    文章:ARRAY CHIP RESISTORS YC/TC系列技术手册解析

    1. 产品简介


    ARRAY CHIP RESISTORS YC/TC系列是由Yageo品牌推出的表面贴装芯片电阻。这些电阻器采用了厚膜工艺制造,具有凸起和平坦两种形态(YC)和凹陷形态(TC),并符合无铅终端要求。它们广泛应用于SDRAM和DDRAM终端、电脑设备(如笔记本电脑和台式机)、消费电子产品(如PDA、PND)以及手机和电信设备等领域。

    2. 技术参数


    | 类型 | 产品型号 | 容差 | 功率 | 工作温度范围 | 额定电压 |
    |
    | YC系列 | YC102/104 | ±5% | 1/32W | -55°C ~ +125°C | 见公式 |
    | YC系列 | YC122/124/162/164/248/324/158T/358L/358T | ±5% | 1/16W | -55°C ~ +155°C | 见公式 |
    | YC系列 | YC324 | ±5% | 1/8W | -55°C ~ +155°C | 见公式 |
    | TC系列 | TC122/124/164 | ±5% | 1/16W | -55°C ~ +125°C | 见公式 |

    3. 产品特点和优势


    - AEC-Q200认证:确保了产品在汽车电子领域的高可靠性。
    - 高效的放置应用:提高了组装效率。
    - 低成本组装:由于其紧凑设计,降低了整体组装成本。
    - 符合RoHS标准:环保且对人体安全。
    - 材料无毒害:铅、玻璃等材料符合RoHS要求,减少了环境有害废物。

    4. 应用案例和使用建议


    - 终端应用:适用于SDRAM和DDRAM终端,可提供稳定的阻值和电流承载能力。
    - 消费电子产品:在PDA、PND等消费电子中提供可靠的电流限制。
    - 移动设备:在手机和其他便携式设备中,确保电路的安全运行。
    - 使用建议:为了提高产品的可靠性和性能,建议在高温环境下进行定期检测,特别是在高湿度环境下应加强防护措施。

    5. 兼容性和支持


    - 兼容性:与标准的PCB兼容,适合大规模生产。
    - 支持:厂商提供了详细的测试报告和技术支持,以确保客户在使用过程中能够顺利解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值漂移 | 确保良好的环境密封性,避免高温高湿环境 |
    | 耐压不足 | 检查电路连接,确保负载不超过额定值 |
    | 可焊性不良 | 使用标准焊接条件进行焊接 |

    7. 总结和推荐


    ARRAY CHIP RESISTORS YC/TC系列在设计上考虑到了性能和可靠性的双重需求,尤其在需要紧凑设计和高效组装的应用场景中表现出色。其低功耗、高可靠性等特点使其成为各领域电子设备的理想选择。综合来看,强烈推荐这款产品用于各种需要稳定电阻值的场合。

YC248-JR-07 33RL参数

参数
电阻值 33Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 4mm*1.6mm*550μm
通用封装 1606
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

YC248-JR-07 33RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC248-JR-07 33RL YC248-JR-07 33RL数据手册

YC248-JR-07 33RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
