HHV-50FR-52-510K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 510KΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-HHV-50FR-52-510K
供应商: 海外现货
标准整包数: 1

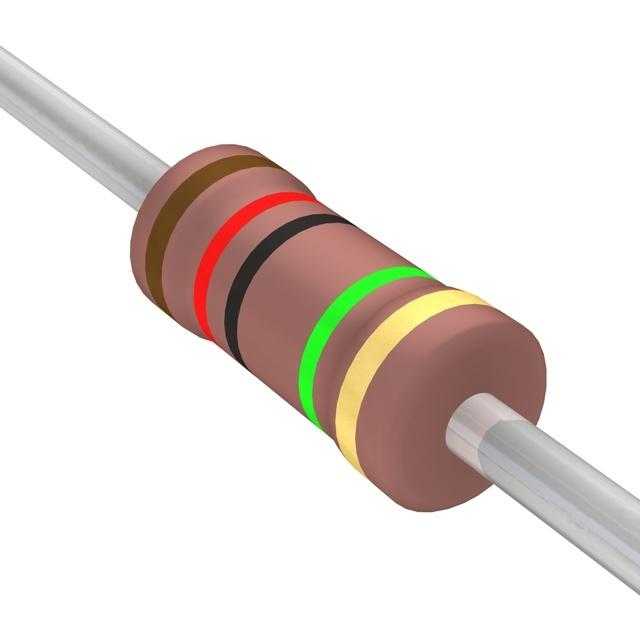

YAGEO/台湾国巨 通孔电阻 HHV-50FR-52-510K

HHV-50FR-52-510K概述

    高压高阻值贴片电阻的技术手册

    产品简介


    通过孔式高压高阻值贴片电阻(型号HHV系列)是一种高可靠性、高性能的电子元器件,广泛应用于工业控制、通信设备、电源转换等领域。该系列电阻采用金属釉膜材料制造,并配有锡焊接的电解铜连接引线,外层覆盖粉红色漆涂层。其主要特点是能够承受高电压和大功率负载,在极端环境条件下保持稳定的性能。

    技术参数


    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W
    - 阻值公差:±1%, ±5%
    - 温度系数:±200 ppm/°C
    - 燃爆防护特性:符合UL-94V-0标准
    - 燃爆防护多层涂层:满足UL-1412过载测试标准
    - 工作环境:-55°C至+155°C
    - 额定连续工作电压(RCWV):由功率等级与阻值确定,或者最大工作电压,以两者较小者为准

    产品特点和优势


    HHV系列高压高阻值贴片电阻具有以下显著特点和优势:
    - 高可靠性:采用金属釉膜材料,提高了在极端条件下的耐久性和稳定性。
    - 宽泛的阻值范围:从100KΩ到68MΩ,适用于各种电路设计需求。
    - 严格的环境适应性:通过多项严苛的环境测试,确保其在恶劣环境下仍能正常工作。
    - 优良的耐热性:能够在155°C的高温下正常工作,并且在70°C以上的工作环境中需要降额使用。

    应用案例和使用建议


    HHV系列电阻适用于多种应用场景,如工业自动化控制系统、电源转换系统、通信设备的滤波和稳压部分。使用时应注意以下几点:
    - 在70°C以上的环境温度下使用时,需按制造商提供的降额曲线进行功率降额。
    - 确保电路设计中不会超过其最大工作电压和最大过载电压,以防止损坏。
    - 注意安装位置,避免长时间暴露在极端温度和湿度环境中,以防影响其性能。

    兼容性和支持


    HHV系列电阻可与大多数标准接口的电路板和其他电子元件兼容。制造商提供全面的技术支持,包括详细的安装指南、操作手册和售后服务保障。

    常见问题与解决方案


    1. 问题:在高温度环境下电阻无法达到额定功率?
    - 解决方案:根据制造商提供的降额曲线,适当降低电阻的实际工作功率。

    2. 问题:电阻表面出现裂纹?
    - 解决方案:检查安装过程中是否施加了不当压力,必要时更换新的电阻。

    总结和推荐


    综上所述,HHV系列高压高阻值贴片电阻是一款高性能、高可靠性的电子元件,适用于多种复杂应用场景。其严格的质量控制和优良的环境适应性使其在市场上具有较强的竞争力。强烈推荐给需要高稳定性和高可靠性的应用场合。

HHV-50FR-52-510K参数

参数
电阻值 510KΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HHV-50FR-52-510K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50FR-52-510K HHV-50FR-52-510K数据手册

HHV-50FR-52-510K封装设计

查看详情并下载
Symbol
Footprint
3D Model
