PA2512FKF7W0R006E

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 6mΩ ±1% 2W ±100ppm/℃ 2512 贴片安装
供应商型号: REB-WSR3991
供应商: 海外现货
标准整包数: 4000

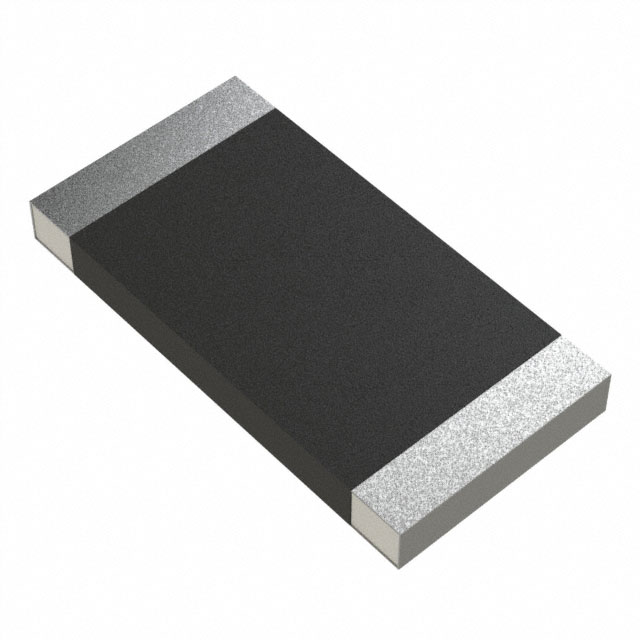

YAGEO/台湾国巨 贴片电阻 PA2512FKF7W0R006E

PA2512FKF7W0R006E概述

    Yageo PA Series Current Sensor: A Comprehensive Technical Overview

    1. 产品简介


    Yageo PA系列是一款专为低温度系数(TCR)而设计的汽车级电流传感器,适用于多种高要求的应用场景。这些电阻器由金属基底制成,具有符合RoHS标准及无卤素的环保特性。PA系列广泛应用于消费类电子产品、计算机、电信设备、工业电源以及替代能源等领域,特别是在汽车电子系统中发挥重要作用。

    2. 技术参数


    | 参数名称 | 描述 |

    | 类型 | 芯片式表面贴装电阻 |
    | 尺寸 | 2512 |
    | 电阻范围 | 1 mΩ 至 5 mΩ |
    | 容差 | ±1% 或 ±5% |
    | 温度系数 | ±100 ppm/°C 或 ±275 ppm/°C |
    | 额定功率 | 1W, 2W, 3W |
    | 工作温度范围 | -55°C 至 +170°C |
    | 最大额定电压 | 根据公式 \( V = \sqrt{P \times R} \) 计算得出 |

    3. 产品特点和优势


    PA系列电流传感器具备多项显著特点,使其在当前市场上脱颖而出:
    - AEC-Q200认证:确保在极端条件下的高可靠性,符合汽车行业严格的质量标准。
    - 绿色环保材料:采用无卤素环氧树脂和符合RoHS规范的材料,减少对环境的危害。
    - 优异的耐久性:高温、低温循环测试及机械冲击测试均表现出卓越性能。
    - 出色的精度:精准的电阻值和低TCR特性,非常适合精确电流测量。

    4. 应用案例和使用建议


    PA系列电阻器被广泛应用于电池充电电路和DC-DC转换器中,因其低阻值设计特别适合电流检测任务。建议在高精度和高可靠性的应用场景中使用该产品,如电动汽车电池管理系统(BMS)或光伏逆变器中。
    使用时应注意确保焊接工艺达到标准要求,避免因焊点不良导致的接触电阻增加。此外,在选择具体型号时应根据实际功耗需求来决定合适的额定功率等级。

    5. 兼容性和支持


    Yageo提供了全面的技术支持服务,包括详细的安装指南和技术文档下载。其产品与主流生产设备高度兼容,能够无缝集成到现有生产流程中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊现象 | 检查焊接温度设置是否正确 |
    | 设备运行过程中出现漂移 | 更换更高精度的批次产品 |
    | 环境湿度较高导致失效 | 改善密封措施,增加防护涂层 |

    7. 总结和推荐


    综上所述,Yageo PA系列电流传感器凭借其高精度、高可靠性和环保特性,在众多领域展现出强大竞争力。对于需要高性能电流传感解决方案的应用场合,这款产品无疑是理想的选择。强烈推荐给那些寻求稳定且高效电子元器件的工程师们。

PA2512FKF7W0R006E参数

参数
电阻值 6mΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

PA2512FKF7W0R006E数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PA2512FKF7W0R006E PA2512FKF7W0R006E数据手册

PA2512FKF7W0R006E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1536 ¥ 1.3474
8000+ $ 0.1496 ¥ 1.3123
12000+ $ 0.147 ¥ 1.2888
16000+ $ 0.1428 ¥ 1.2522
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 5389.6
直接购买
加入购物车
