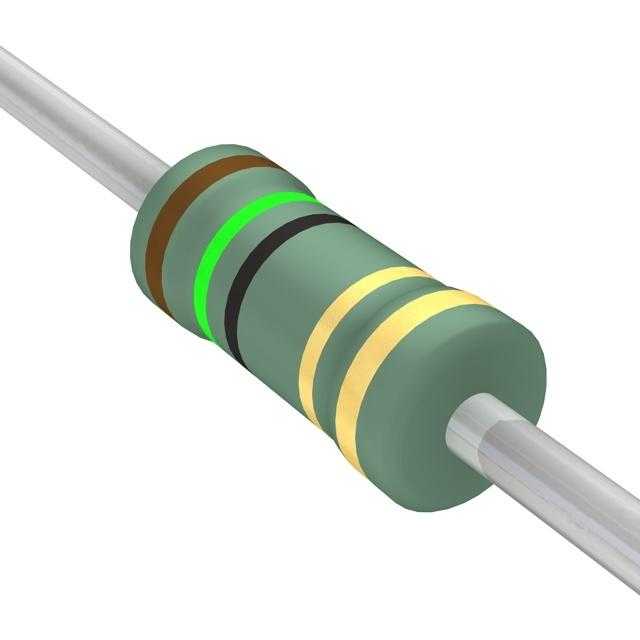

FKN-50JR-52-15R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 15Ω ±5% 500mW 通孔安装 9mm(长度)
供应商型号: ZT-FKN-50JR-52-15R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FKN-50JR-52-15R

FKN-50JR-52-15R概述

    通过孔式电阻器:高可靠性的选择

    产品简介


    通过孔式电阻器是一种常用电子元器件,广泛应用于各种电路设计中。本产品型号为FKN系列,包括FKN50S、FKN1SS、FKN1WS等多种样式。这些电阻器的核心功能在于提供稳定可靠的电阻值,用于电流限制、分压、负载和其他多种电路功能。它们特别适用于工业自动化、汽车电子、电源管理和消费电子产品等领域。

    技术参数


    FKN系列通过孔式电阻器的主要技术规格如下:
    - 功率等级:1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 电阻范围(±1%):
    - FKN50S/FKN1SS:0.47Ω - 100Ω
    - FKN1WS/FKN1SS:0.47Ω - 150Ω
    - FKN2WS/FKN2SS:0.47Ω - 240Ω
    - FKN3WS:0.56Ω - 330Ω
    - FKN400:1Ω - 620Ω
    - 电阻范围(±5%):
    - FKN50S/FKN1SS:2.5Ω - 22Ω
    - FKN1WS/FKN1SS:0.47Ω - 100Ω
    - FKN2WS/FKN2SS:0.47Ω - 150Ω
    - FKN3WS:0.47Ω - 240Ω
    - FKN400:1Ω - 620Ω
    - 温度系数:±350ppm/°C
    - 工作温度范围:-40°C至+155°C
    - 额定连续工作电压:依据功率等级及电阻值计算

    产品特点和优势


    - 高性能:具有宽广的电阻范围和高精度(±1%或±5%),确保精确的电路控制。
    - 过载保护:采用多层涂层设计,满足UL-94V-0标准,确保防火性能。符合过载测试UL-1412标准,具备过载保护功能。
    - 可靠性:通过IEC多项严格测试,如短时过载测试、绝缘电压测试、温度循环测试等,确保长期稳定运行。
    - 适用性强:适用于高温环境下(超过40°C),需要降额使用的场合。

    应用案例和使用建议


    - 工业自动化:在电机驱动和传感器接口电路中使用,确保系统稳定可靠。
    - 消费电子:在电源管理和信号调理电路中使用,提高产品的整体性能和稳定性。
    - 汽车电子:适合于车载电子系统中的关键部位,保证系统的耐久性和安全性。
    使用建议:
    - 确保工作温度在规定范围内,必要时进行降额使用。
    - 检查环境湿度和温度变化对电阻器的影响,定期检查和维护以确保其长期稳定运行。

    兼容性和支持


    - 兼容性:FKN系列电阻器与其他标准电子元器件兼容,易于集成到现有电路设计中。
    - 支持和服务:制造商提供详尽的技术支持文档和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q: 如何确定所需的功率等级?
    - A: 根据电路中的电流和电压需求,参照产品的功率等级曲线进行选择。
    - Q: 如何进行正确的焊接操作?
    - A: 遵循制造商的焊接指南,在指定的温度下进行快速焊接,确保良好的焊接效果。
    - Q: 如何处理过热情况?
    - A: 立即断开电源,检查电路是否存在故障。若无故障,检查环境温度是否过高并采取相应措施降低温度。

    总结和推荐


    综上所述,FKN系列通过孔式电阻器以其高精度、卓越的过载保护能力和广泛的温度适应性,成为电子电路设计的理想选择。无论是在工业、消费电子还是汽车领域,这款产品都展现出了出色的性能和可靠性。强烈推荐在需要高精度和稳定性的电路中使用此款电阻器。

FKN-50JR-52-15R参数

参数
电阻值 15Ω
精度 ±5%
额定功率 500mW
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售

FKN-50JR-52-15R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FKN-50JR-52-15R FKN-50JR-52-15R数据手册

FKN-50JR-52-15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
