PNP5WVJR-73-39R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 39Ω ±5% 5W 通孔安装 17mm(长度)
供应商型号: ZT-PNP5WVJR-73-39R
供应商: 海外现货
标准整包数: 1

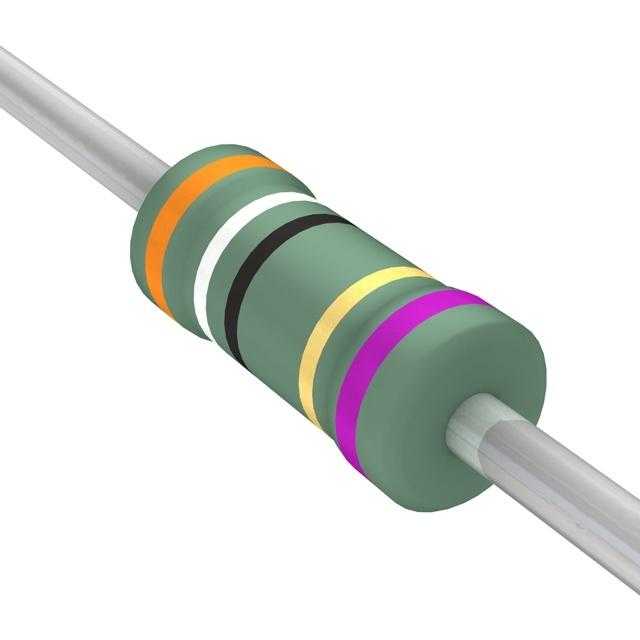

YAGEO/台湾国巨 通孔电阻 PNP5WVJR-73-39R

PNP5WVJR-73-39R概述

    高品质通孔电阻技术手册

    产品简介


    本手册描述了一款高品质的通孔电阻器,包括其基本特性、技术和电气参数。这些电阻器主要用于需要高功率密度和高性能的应用场合。它们广泛应用于工业自动化、通信设备、医疗仪器等领域。

    技术参数


    - 类型: 通孔电阻器
    - 系列: PNP100, PNP200, PNP300, PNP400, PNP1WV, PNP3WV, PNP4WV, PNP5WV, PNP7WV
    - 尺寸: 见下表
    - 功率等级: 1W, 2W, 3W, 4W, 5W, 7W
    - 电阻范围:
    - PNP100: 0.22Ω - 130Ω (±1%), 0.1Ω - 130Ω (±5%)
    - PNP200: 0.1Ω - 820Ω (±1%), 0.1Ω - 820Ω (±5%)
    - PNP300: 0.1Ω - 2.2KΩ (±1%), 0.1Ω - 2.2KΩ (±5%)
    - PNP400: 0.1Ω - 2.8KΩ (±1%), 0.1Ω - 2.8KΩ (±5%)
    - PNP1WV: 0.1Ω - 1KΩ (±1%), 0.047Ω - 1KΩ (±5%)
    - PNP3WV: 0.1Ω - 2.8KΩ (±1%), 0.047Ω - 2.8KΩ (±5%)
    - PNP4WV: 0.1Ω - 4.3KΩ (±1%), 0.047Ω - 4.3KΩ (±5%)
    - PNP5WV: 0.1Ω - 8.2KΩ (±1%), 0.047Ω - 8.2KΩ (±5%)
    - PNP7WV: 0.1Ω - 10KΩ (±1%), 0.1Ω - 10KΩ (±5%)
    - 温度系数: ±100ppm/°C, ±300ppm/°C
    - 额定连续工作电压 (RCWV): 功率等级 x 电阻值或最大工作电压中的较小者
    - 绝缘电压测试: 300V
    - 操作温度范围: -40°C 至 +200°C
    - 过载测试: 符合 UL-1412 标准
    | 系列 | 外形尺寸 (mm) |

    | PNP100 | ø 6.3±0.5 x H 2.5±0.3 x L 28±2.0 |
    | PNP200 | ø 9.0±0.5 x H 3.5±0.3 x L 26±2.0 |
    | PNP300 | ø 11.5±1.0 x H 4.6±0.5 x L 35±2.0 |
    | PNP400 | ø 15.5±1.0 x H 5.2±0.5 x L 33±2.0 |
    | PNP1WV | ø 10±1.0 x H 4.3±0.5 x L 26±2.0 |
    | PNP3WV | ø 13±1.0 x H 5.5±0.5 x L 34±2.0 |
    | PNP4WV | ø 17.5±1.0 x H 6.2±0.5 x L 32±2.0 |

    产品特点和优势


    1. 高功率密度: 在小型封装内实现高功率处理能力。
    2. 抗高温特性: 能够在高达200°C的环境中稳定运行。
    3. 可靠性高: 符合严格的国际标准如UL和IEC 60115-1。
    4. 宽泛的电阻范围: 适用于多种应用场景,满足不同需求。

    应用案例和使用建议


    这些电阻器特别适合需要高功率密度和良好热管理的应用场合。例如,在工业自动化系统中,它们可以用于驱动电机;在通信设备中,它们可以用作电源滤波器。为了确保最佳性能,建议遵循制造商的安装指南,特别是在高温环境下应适当降额使用。

    兼容性和支持


    这些电阻器设计为易于安装和集成,与各种电路板设计兼容。厂商提供全面的技术支持,包括详尽的产品文档、安装指南和技术咨询。

    常见问题与解决方案


    1. 问题: 电阻器在高温环境下表现出不稳定性。
    - 解决方案: 检查使用环境温度是否超过了推荐的最大值。如果确实超出了,考虑使用功率等级更低的型号或在实际应用中降额使用。
    2. 问题: 安装过程中出现接触不良。
    - 解决方案: 确保正确焊接,并且检查焊点是否有松动。必要时可以重新焊接以确保良好的电气连接。

    总结和推荐


    总的来说,这些高品质通孔电阻器以其高功率密度、广泛的工作温度范围和优良的电气特性脱颖而出。它们不仅符合严格的国际标准,而且适用于多种应用场景。对于需要可靠、高性能电阻器的设计工程师来说,这是一个理想的选择。我们强烈推荐此系列产品。

PNP5WVJR-73-39R参数

参数
电阻值 39Ω
精度 ±5%
额定功率 5W
温度系数 -
长*宽*高 17mm(长度)
安装方式 通孔安装
零件状态 在售

PNP5WVJR-73-39R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP5WVJR-73-39R PNP5WVJR-73-39R数据手册

PNP5WVJR-73-39R封装设计

查看详情并下载
Symbol
Footprint
3D Model
