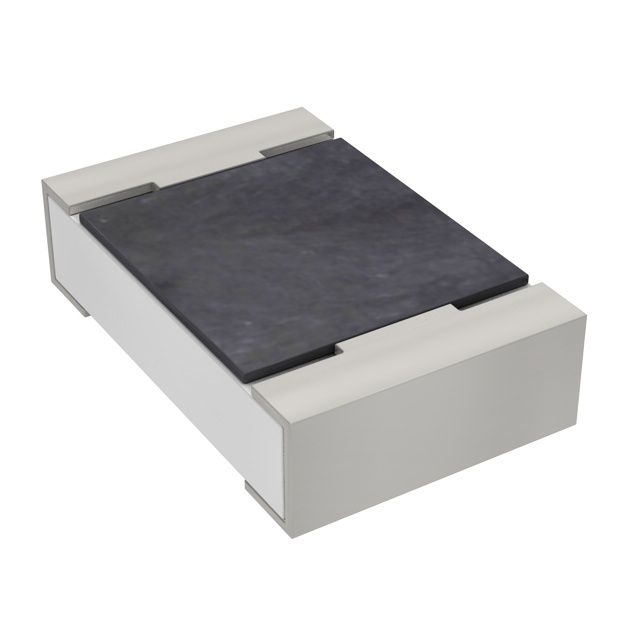

RC0805FR-138M2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 8.2MΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: Q-ZT-RC0805FR-138M2L
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 RC0805FR-138M2L

RC0805FR-138M2L概述

    通用贴片电阻RCL系列技术手册

    产品简介


    本手册详细介绍了Yageo公司生产的通用贴片电阻RCL系列。该系列产品包括多种尺寸,如0075、0100、0201、0402、0603、0805、1206、1210、1218、2010、2512等。这些电阻的主要功能是为电子设备提供精确的电流控制和信号传输,适用于各类消费电子产品、工业自动化系统和通信设备等广泛应用领域。

    技术参数


    RCL系列电阻的技术参数如下表所示:
    | 类型 | 尺寸 (mm) | 功率 (W) | 工作温度范围 (℃) | 最大工作电压 (V) | 最大过载电压 (V) | 电阻范围 (Ω) | 温度系数 (ppm/℃) | 跳线电阻值 (mΩ) |
    |
    | RC0075 | 0.30×0.15×0.13 | 1/50 | -55 to 125 | 10 | 25 | 5%: 10Ω 至 1MΩ
    1%: 10Ω 至 1MΩ | 1%: -200至+600
    10Ω 至 100Ω: -300
    100Ω 至 1MΩ: -200 | <50 |
    | RC0100 | 0.40×0.20×0.13 | 1/32 | -55 to 125 | 15 | 30 | 5%: 1Ω 至 22MΩ
    1%: 1Ω 至 10MΩ
    0.5%: 33Ω 至 470KΩ | 1Ω 至 10Ω: -300
    10Ω 至 100Ω: -200
    100Ω 至 10MΩ: -100
    10MΩ 至 22MΩ: -250 | <50 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 环保材料:采用无卤素环氧树脂,符合RoHS标准。
    2. 高可靠性:产品采用厚膜工艺制造,内部金属电极结构设计,确保了高可靠性和稳定性。
    3. 节省PCB空间:小尺寸设计,有效节省PCB空间。
    4. 低TCR(温度系数):通过调整电阻材料的成分,提供稳定的电阻值,减小温度变化对电阻值的影响。

    应用案例和使用建议


    RCL系列电阻适用于各种通用电路设计,例如电源管理、信号调理和电流检测等。在实际应用中,可根据具体需求选择合适的尺寸和精度等级。对于高精度要求的应用,如精密仪器或医疗设备,建议选用1%精度等级的产品。对于大功率应用,可考虑选用2512系列的大尺寸电阻以提高功率承受能力。

    兼容性和支持


    RCL系列电阻与其他标准SMT工艺兼容,可以广泛应用于各种自动贴片机和焊接设备中。Yageo公司还提供了全面的技术支持和售后服务,包括详细的安装指南和技术文档,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 如何确认产品包装类型?
    - 查看产品型号末尾字母,如“JR”表示纸带包装,“S”表示ESD安全包装。
    2. 如何判断产品是否满足RoHS标准?
    - 产品型号中包含“L”,表明产品为无铅处理,符合RoHS标准。
    3. 如何确定产品电阻值?
    - 参考产品型号中数字和字母组合,如“RC0402JR-07100KL”表示该产品为0402尺寸,100KΩ,±5%精度等级,7英寸纸带包装。

    总结和推荐


    综上所述,RCL系列通用贴片电阻凭借其出色的稳定性和可靠性,广泛适用于各种通用电子设备中。尤其是其无卤素、符合RoHS标准的设计,更加符合现代环保要求。因此,强烈推荐使用RCL系列电阻进行电子设备设计和开发。

RC0805FR-138M2L参数

参数
电阻值 8.2MΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

RC0805FR-138M2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0805FR-138M2L RC0805FR-138M2L数据手册

RC0805FR-138M2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
