AC0603CRNPO9BN8R2

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 8.2pF ±0.25pF C0G(NP0) 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: REB-KKA2032
供应商: 海外现货
标准整包数: 4000

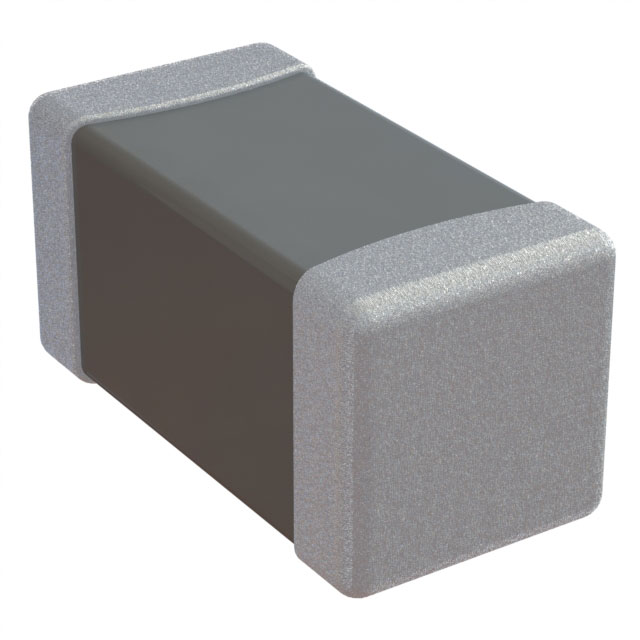

YAGEO/台湾国巨 陶瓷电容 AC0603CRNPO9BN8R2

AC0603CRNPO9BN8R2概述

    高品质文章:YAGEO 汽车级表面贴装陶瓷多层电容器

    1. 产品简介


    YAGEO 的汽车级表面贴装陶瓷多层电容器(MLCC)是针对汽车及工业应用设计的高品质电子元器件。这些电容器采用了NP0(温度系数为0ppm/°C)和X7R两种温度特性材料,提供从6.3V到630V的额定电压范围,以及0.47pF至2.2µF的宽广电容值选择。所有产品均符合RoHS标准并采用无卤素环氧树脂制造,体现了环保理念。该系列广泛应用于娱乐系统、舒适与安全系统以及信息处理等领域。

    2. 技术参数


    以下是产品的主要技术参数和规格:
    - 温度特性材料:NP0(温度稳定性好)、X7R(高介电常数)
    - 额定电压:6.3V至630V
    - 电容范围:0.47pF 至 2.2µF
    - 外形尺寸:从0201(0603英寸)到1812(3225英寸)
    - 封装方式:卷带式(Reel),支持7英寸和13英寸的包装
    - 额定温度范围:-55°C至+125°C
    - 耐焊接热冲击性能:满足J-STD-020D标准
    - MSL等级:MSL 1级,适用于自动光学检查(AOI)
    3. 产品特点与优势
    1. 高性能与高可靠性:所有产品均通过AEC-Q200认证,确保其在恶劣环境下的稳定性。
    2. 节省空间设计:紧凑型结构使PCB占用面积显著减少。
    3. 绿色环保:符合RoHS标准,无卤素设计降低了环境风险。
    4. 多样化的选择:丰富的电容值、电压等级和尺寸规格,适应多种应用场景。
    5. 易于自动化生产:经过100% AOI测试,适合大规模工业化生产。
    4. 应用案例与使用建议
    这些电容器在汽车领域应用非常广泛,例如:
    - 车载音响系统:用于滤波和噪声抑制,确保信号传输的纯净度。
    - 车身控制系统:为传感器和执行器供电电路提供稳定电能。
    - 高级驾驶辅助系统(ADAS):确保高速数据处理的可靠性和精度。
    使用建议:
    - 在高频信号电路中,优先选择NP0材料以保持稳定的性能。
    - 在功率电路中,建议选用较高耐压等级的电容器以防止击穿。
    - 在布局时尽量靠近负载点布置电容器,避免不必要的信号干扰。
    5. 兼容性与支持
    这些电容器与市面上主流的PCB板兼容,并且能够与其他品牌的同类产品互换使用。制造商提供详尽的技术文档和完善的售后支持,包括样品请求、工程咨询和技术培训服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器漏电流偏大 | 确保焊接质量,检查是否有焊接短路。 |
    | 工作电压超限导致失效 | 重新检查电容值和额定电压匹配情况。 |
    | 测试时存在波动 | 使用标准大气条件进行测试,避免外部干扰。 |
    7. 综合评估与推荐
    YAGEO 的汽车级表面贴装陶瓷多层电容器凭借其卓越的性能、广泛的适用性和可靠的品质,在汽车电子领域表现出色。尤其是其高可靠性、节省空间的设计以及绿色环保的特点,使其成为同类产品中的佼佼者。我们强烈推荐此产品用于需要高稳定性与高性能的应用场景。
    如果您正在寻找一款适合汽车和工业用途的电容器,YAGEO 的NP0/X7R系列无疑是您的理想选择!

AC0603CRNPO9BN8R2参数

参数
电容值 8.2pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0603CRNPO9BN8R2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 AC0603CRNPO9BN8R2 AC0603CRNPO9BN8R2数据手册

AC0603CRNPO9BN8R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0063 ¥ 0.0555
8000+ $ 0.0062 ¥ 0.054
16000+ $ 0.0061 ¥ 0.0531
28000+ $ 0.0061 ¥ 0.0531
56000+ $ 0.0059 ¥ 0.0521
库存: 80000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 222
