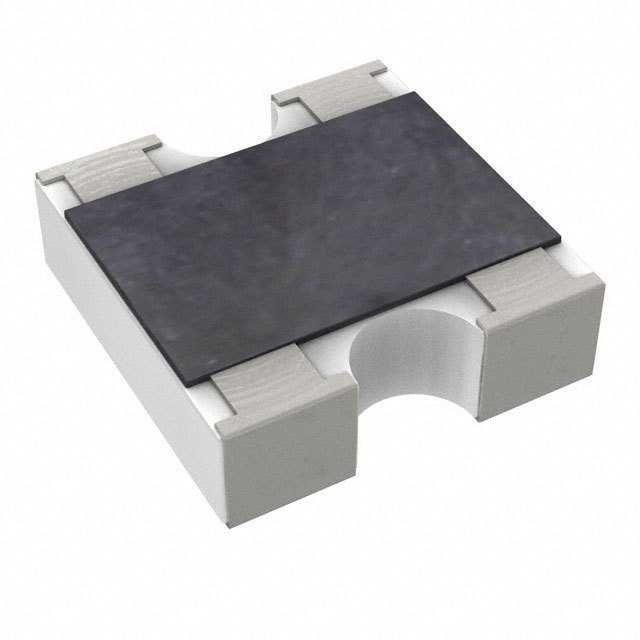

YC122-JR-07150RL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 150Ω ±5% ±200ppm/℃ 62.5mW 0404 贴片安装 1mm*1mm*400μm
供应商型号: A-YC122-JR-07150RL
供应商: 云汉优选
标准整包数: 10000
YAGEO/台湾国巨 网络阵列电阻 YC122-JR-07150RL

YC122-JR-07150RL概述

    数字电阻器阵列产品技术手册

    1. 产品简介


    本手册介绍的是雅格电子(YAGEO)的数字电阻器阵列产品,包括YC系列和TC系列。这些芯片电阻器采用厚膜工艺制造,具有凸起和平面两种型号。它们主要用于SDRAM和DDRAM终端,以及计算机应用(如笔记本电脑、台式电脑)、消费电子设备(如PDA、PND)和移动电话等领域。

    2. 技术参数


    - 型号及封装
    - YC系列:102, 104, 122, 124, 162, 164, 248, 324, 158T, 358L, 358T
    - TC系列:122, 124, 164
    - 阻值范围
    - YC102:10Ω至1MΩ
    - YC104:10Ω至1MΩ
    - YC122:1Ω至1MΩ
    - YC124:1Ω至1MΩ
    - YC162:1Ω至1MΩ
    - YC164:1Ω至1MΩ
    - YC248:10Ω至1MΩ
    - YC324:10Ω至1MΩ
    - YC158T:10Ω至100KΩ
    - YC358L/YC358T:10Ω至330KΩ
    - TC122:10Ω至1MΩ
    - TC124:10Ω至1MΩ
    - TC164:10Ω至1MΩ
    - 精度
    - ±1%
    - ±5%
    - 额定功率
    - YC102/104:1/32W
    - YC122/124/162/164/248/158T/358L/358T:1/16W
    - YC324:1/8W
    - TC122/124/164:1/16W
    - 工作温度范围
    - YC102/104/122/162, TC122/124:-55°C至+125°C
    - YC124/164/248/324/158T/358L/358T, TC164:-55°C至+155°C
    - 额定电压
    - 按公式 \( V=\sqrt{P \times R} \) 或最大工作电压两者中较小者计算

    3. 产品特点和优势


    - AEC-Q200认证:确保了产品符合汽车电子标准
    - 高效的拾放应用:减少装配成本
    - 无铅端子:符合RoHS标准
    - 玻璃电极含铅量低:有助于环保
    - 高组件和设备可靠性
    - 节省PCB空间
    - 无卤素环氧树脂:环保材料

    4. 应用案例和使用建议


    - 终端应用:用于SDRAM和DDRAM
    - 计算机应用:适用于笔记本电脑、台式电脑
    - 消费电子设备:适用于PDA、PND等
    - 手机及电信设备:用于移动电话和其他电信设备
    使用建议:
    - 在设计电路时,要确保电源和负载满足额定功率要求,以避免过热损坏。
    - 定期进行湿度测试,确保电路在潮湿环境下仍能正常工作。
    - 避免过度弯曲PCB,以免导致电阻器失效。

    5. 兼容性和支持


    - 兼容性:与市面上大多数电子元器件兼容,支持表面贴装工艺。
    - 支持和服务:雅格电子提供详细的技术文档和客户服务,确保客户在使用过程中获得全面的支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值测量误差大 | 确保测量仪器校准正确,环境条件稳定 |
    | 过载损坏 | 检查电路设计,确保符合额定电流和电压要求 |
    | 脱焊 | 使用适当的焊接温度和时间,确保焊接质量 |

    7. 总结和推荐


    这款数字电阻器阵列产品具有出色的稳定性和可靠性,广泛应用于多种电子设备。凭借其高效的应用性能、低成本和环保特性,我们强烈推荐这一系列产品。无论是对于专业电子产品制造商还是对DIY爱好者来说,这都是一个非常值得选择的产品。

YC122-JR-07150RL参数

参数
电阻值 150Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 1mm*1mm*400μm
通用封装 0404
安装方式 贴片安装
零件状态 在售

YC122-JR-07150RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC122-JR-07150RL YC122-JR-07150RL数据手册

YC122-JR-07150RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
