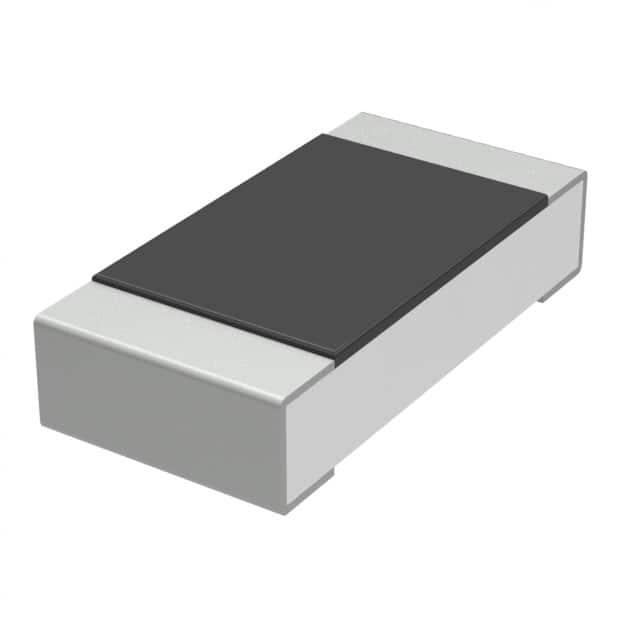

AA1206FR-072K55L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.55KΩ ±1% 250mW ±150ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: ZT-AA1206FR-072K55L
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AA1206FR-072K55L

AA1206FR-072K55L概述


    产品简介


    本篇技术手册介绍了Yageo公司的AA系列抗硫化薄膜电阻器,专为汽车应用设计。这些电阻器采用了无铅端子并通过厚膜工艺制造。AA系列电阻器具备优良的硫化耐受性能,能够在含硫大气环境中保持稳定的电阻值。它们适用于汽车电子系统,包括发动机控制单元、车身控制系统及安全装置等。

    技术参数


    - 尺寸:0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 精度:±5%,±1%,±0.5%
    - 工作温度范围:-55°C至+155°C
    - 最大工作电压:根据尺寸不同,最大工作电压从25V到500V不等
    - 额定功率:0.05W至1W(具体取决于尺寸)
    - 额定电流:0.5A至10A(具体取决于尺寸)
    - 温度系数:±100 ppm/°C 至 ±400 ppm/°C(根据电阻值范围不同而有所变化)
    - 防硫化性能:满足ASTM-B-809-95标准测试要求
    - 包装方式:纸/PE盘装(R)或卷盘(K)

    产品特点和优势


    - 抗硫化性能:具备出色的抗硫化能力,特别适合于高硫化风险的应用环境。
    - 可靠性高:通过多项汽车级认证(如AEC-Q200),确保长时间稳定运行。
    - 低湿敏感度:符合MSL1标准,对湿度敏感度低。
    - 环保材料:采用无卤素环氧树脂材料,满足RoHS标准,减少环境危害。

    应用案例和使用建议


    - 应用场景:应用于汽车电子控制系统,如发动机控制单元、车身控制系统及安全装置。
    - 使用建议:针对汽车电子系统的高温和高湿度环境,建议进行严格的热循环和湿热测试。安装时需注意避免直接暴露于硫化气体环境中,以防止抗硫化性能失效。

    兼容性和支持


    - 兼容性:与其他汽车电子系统组件具有良好的兼容性,易于集成。
    - 支持:厂商提供详尽的技术文档和支持服务,包括详细的安装指南、测试报告及维护手册。

    常见问题与解决方案


    - 问题1:电阻值不稳定
    - 解决方法:检查电路板焊接质量,确认焊接温度和时间符合规定;检查环境湿度和温度是否超出额定范围。

    - 问题2:抗硫化性能不佳
    - 解决方法:确保安装环境远离硫化气体源;定期检查环境条件并采取相应的防护措施。

    总结和推荐


    综上所述,AA系列抗硫化薄膜电阻器凭借其卓越的抗硫化性能、高可靠性和符合RoHS标准的环保特性,在汽车电子应用中表现出色。它们能够满足汽车电子系统严苛的工作环境要求,特别适用于需要长期稳定工作的场合。因此,我们强烈推荐使用AA系列电阻器。

AA1206FR-072K55L参数

参数
电阻值 2.55KΩ
精度 ±1%
额定功率 250mW
温度系数 ±150ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA1206FR-072K55L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA1206FR-072K55L AA1206FR-072K55L数据手册

AA1206FR-072K55L封装设计

查看详情并下载
Symbol
Footprint
3D Model
