NKN100JT-73-20R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 20Ω ±5% 1W 通孔安装 11.5mm(长度)
供应商型号: ZT-NKN100JT-73-20R
供应商: 海外现货
标准整包数: 1

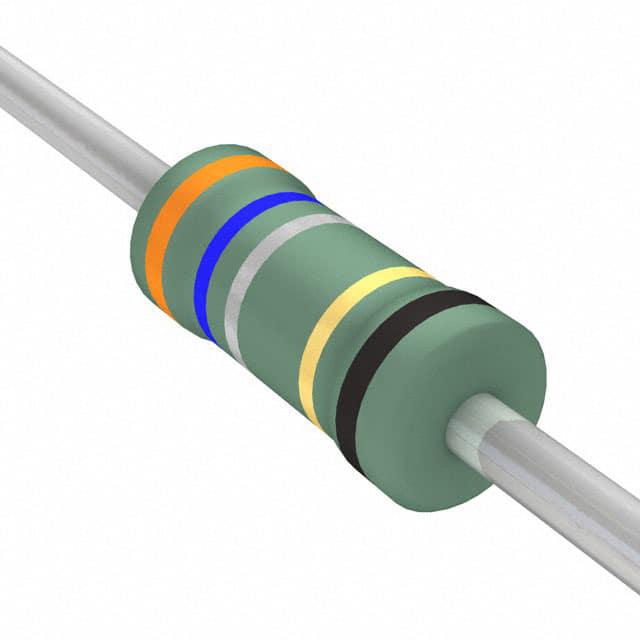

YAGEO/台湾国巨 通孔电阻 NKN100JT-73-20R

NKN100JT-73-20R概述


    产品简介


    本篇技术手册介绍了通过通孔电阻(Thru-Hole Resistor)的产品。这些电阻器广泛应用于各种电路设计中,特别适用于需要高功率处理能力的应用场合。通过通孔电阻的主要功能是提供稳定的电流限制或电压降,在诸如电源、电机控制、加热元件以及其他需要精确电阻值的应用领域中表现优异。

    技术参数


    - 额定功率:从1/2瓦到7瓦不等。
    - 阻值公差:±2% 或 ±5%。
    - 温度系数:±300 ppm/°C。
    - 涂层与阻燃特性:符合UL-94V-0标准。
    - 过载测试:符合UL-1412标准。
    - 工作环境:-40°C 至 +200°C 的工作温度范围。
    - 尺寸:不同型号的直径和长度不同,具体尺寸见下表。
    - 功率降额:若电阻器工作在超过40°C的环境温度中,需按照给定曲线进行功率降额处理。
    | 型号 | 直径 (mm) | 长度 (mm) | 功率 (W) | 最大工作电压 |

    | NKN-50 | 9.0±0.5 | 26±2.0 | 3 | 见上文说明 |
    | NKN100 | 11.5±1.0 | 35±2.0 | 4 | 见上文说明 |
    | NKN200 | 15.5±1.0 | 33±2.0 | 5 | 见上文说明 |
    | NKN500 | 24.5±1.0 | 38±2.0 | 7 | 见上文说明 |

    产品特点和优势


    - 高效散热:特别设计的阻燃涂层和金属引脚有助于在高温环境下有效散热。
    - 高可靠性:符合多种国际认证标准,确保了产品的高可靠性和稳定性。
    - 易于焊接:具备良好的可焊性,适应自动化生产和手动装配的需求。

    应用案例和使用建议


    - 电源供应:适用于各种电源模块的设计,尤其是在大功率应用场景中。
    - 加热系统:可以作为加热系统的温度调节部件,适用于电热毯、热水器等设备。
    - 电机控制:用于限制启动电流,保护电机不受过压或过流损害。

    使用建议:
    - 在进行焊接操作时,确保焊接温度和时间控制在规定范围内,以避免对元件造成损伤。
    - 选择适合的工作环境温度范围内的电阻器型号,避免在超出规定温度范围内使用。

    兼容性和支持


    - 兼容性:与市场上主流的通孔电阻器接头兼容,便于替换或升级现有电路板上的电阻器。
    - 技术支持:制造商提供了详细的技术文档及售后服务,为用户提供全面的支持。

    常见问题与解决方案


    - Q:如何确定正确的电阻器功率等级?
    - A:根据实际工作条件下的电压和电流计算所需的实际功率,再选取合适的功率等级。
    - Q:遇到发热严重的情况怎么办?
    - A:检查是否存在过载情况,适当降低负载;同时考虑更换更大功率等级的电阻器以提高散热效率。
    - Q:焊接过程中发现元件受损怎么办?
    - A:检查焊接工艺参数是否符合规范,调整焊接参数后重新焊接;如有必要,可联系技术支持寻求帮助。

    总结和推荐


    综上所述,这款通过通孔电阻凭借其卓越的性能参数、出色的耐高温特性和广泛的适用范围,在众多应用场景中展现出色的表现。推荐在需要高稳定性和可靠性且对工作温度有较高要求的电子项目中使用。同时,制造商提供的详细技术文档和支持服务也为用户的选购和使用过程提供了便利。

NKN100JT-73-20R参数

参数
电阻值 20Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

NKN100JT-73-20R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 NKN100JT-73-20R NKN100JT-73-20R数据手册

NKN100JT-73-20R封装设计

查看详情并下载
Symbol
Footprint
3D Model
