首页  >  产品百科  >  AS0805KKX7R0BB104

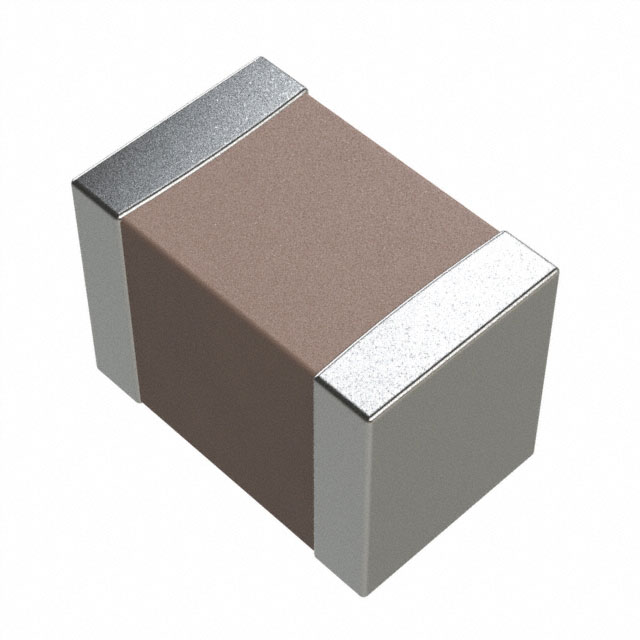

AS0805KKX7R0BB104

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 100nF ±10% X7R 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 11M-D-AS0805KKX7R0BB104
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 陶瓷电容 AS0805KKX7R0BB104

AS0805KKX7R0BB104概述

    文章:表面贴装多层陶瓷电容器技术手册

    一、产品简介


    本文介绍了适用于汽车设备的表面贴装多层陶瓷电容器(MLCC),型号为X7R。该电容器具备软端接功能,额定电压范围从10V到250V,电容范围从1nF到4.7μF。本产品符合RoHS标准,且不含卤素,广泛应用于娱乐设备、舒适/安全设备和信息设备等领域。

    二、技术参数


    本节将概述该电容器的技术规格、性能参数、电气特性及工作环境。
    - 电容范围与厚度
    - 尺寸:0603、0805、1206、1210
    - 电容值:1nF至4.7μF
    - 厚度分类:参见技术手册相关表格
    - 电气特性
    - 额定电压:8V(25V)、9V(50V)、0V(100V)、A(200V)、Y(250V)
    - 容量公差:X7R ±5%(10%、20%)
    - 损耗因子(D.F.):根据具体型号和电容值的不同,损耗因子范围从≤3.5%到≤5%
    - 温度特性
    - 温度范围:-55°C 至 +125°C
    - 温度系数:X7R ±15%
    - 其他参数
    - 储存条件:温度:15°C至35°C;相对湿度:25%至75%;气压:86kPa至106kPa
    - 绝缘电阻:1分钟后,在额定直流电压下,绝缘电阻≥10GΩ或IR x C ≥500Ω·F

    三、产品特点和优势


    本电容器具有如下显著特点:
    - 符合AEC-Q200标准
    - MSL等级:MSL 1
    - 具备出色的焊接兼容性,符合J-STD-020D标准
    - 环保设计:无卤素环氧树脂,RoHS合规
    - 高可靠性:组件和设备可靠性高,可节省PCB空间
    - 100%自动光学检测

    四、应用案例和使用建议


    该电容器在各类应用中均表现出色,如:
    - 娱乐设备:确保音频系统的稳定性和高音质
    - 舒适/安全设备:用于汽车电子系统,如导航系统和安全气囊控制单元
    - 信息设备:在计算机主板和服务器中提供稳定的电源管理
    使用建议:
    - 选择合适的尺寸和电容值,以满足特定应用的需求。
    - 在焊接过程中注意控制焊接温度和时间,避免损坏元件。
    - 为了提高可靠性,建议进行适当的环境测试和老化试验。

    五、兼容性和支持


    该电容器与其他标准MLCC器件高度兼容,并且提供了广泛的技术支持,包括售后维修和故障排除服务。具体细节请参考制造商提供的文档。

    六、常见问题与解决方案


    根据技术手册中的信息,整理了一些常见的用户问题及其解决方案:
    - 问题1:电容值变化过大
    - 解决方案:检查焊接工艺是否规范,是否进行了足够的回流焊时间和温度控制。
    - 问题2:绝缘电阻下降
    - 解决方案:确认焊接过程中的清洁程度,可能需要增加清洗步骤。
    - 问题3:无法通过耐热冲击测试
    - 解决方案:重新检查热冲击测试条件,确保达到规定温度和时间要求。

    七、总结和推荐


    综上所述,这款表面贴装多层陶瓷电容器凭借其高可靠性、环保特性和广泛应用领域的适应能力,成为众多电子设备的理想选择。我们强烈推荐此款产品给需要高性能、可靠性和环保特性的用户。无论是汽车电子还是消费电子产品,它都能完美胜任。

AS0805KKX7R0BB104参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AS0805KKX7R0BB104数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 AS0805KKX7R0BB104 AS0805KKX7R0BB104数据手册

AS0805KKX7R0BB104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0315
500+ ¥ 0.027
1500+ ¥ 0.0236
5000+ ¥ 0.0199
25000+ ¥ 0.0189
库存: 3
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 0
直接购买
加入购物车
