CC1210JKNPOBBN152

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 1.5nF ±5% C0G(NP0) 500V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: 4167021
供应商: 海外现货
标准整包数: 5

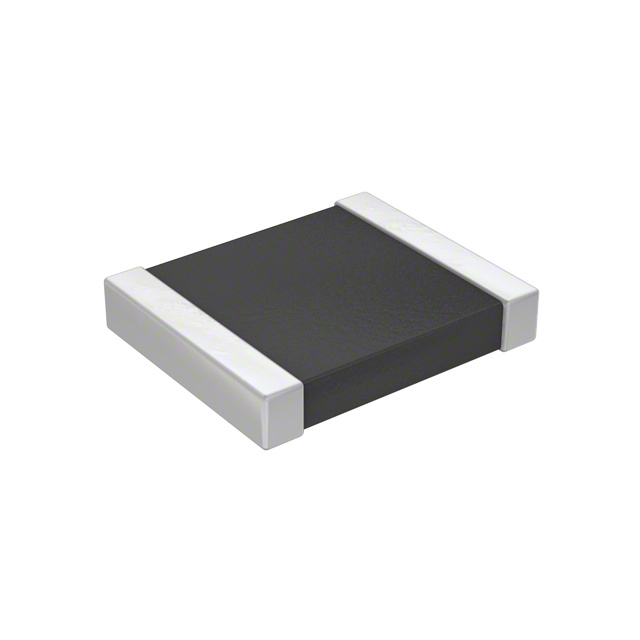

YAGEO/台湾国巨 陶瓷电容 CC1210JKNPOBBN152

CC1210JKNPOBBN152概述


    产品简介


    这款产品是面向中高压应用的表面贴装陶瓷多层电容器(MLCC),提供NP0和X7R两种介电材料选择,电压范围为100V至630V,电容值从0.47pF到2.2µF。该系列电容器符合RoHS标准,无卤素,适用于各种电子产品,包括电脑、硬盘、游戏PC、电源供应器、液晶显示屏(LCD面板)、ADSL调制解调器等。

    技术参数


    - 电压范围: 100V 至 630V
    - 电容范围: 0.47 pF 至 2.2 µF
    - 温度系数:
    - NP0: ±30 ppm/℃
    - X7R: ±15%
    - 额定温度范围: -55°C 至 +125°C
    - 耐压测试: 尺寸≤1206时,120°C 至 150°C 预热1分钟;尺寸>1206时,100°C 至 120°C 预热1分钟,随后170°C 至 200°C 预热1分钟,焊料温度260±5°C,浸入时间10±0.5秒。
    - 阻抗测试: 带宽8mm,卷盘直径180mm/7英寸和330mm/13英寸。


    产品特点和优势


    1. 高可靠性: 材料采用无铅镍镀锡端子,确保产品在极端环境下的稳定性能。
    2. 优异的温度稳定性: NP0材质在-55°C到+125°C之间表现稳定,温漂低至±30 ppm/℃,适用于对温度敏感的应用。
    3. 广泛的适用范围: 涵盖0.47pF到2.2µF的电容值,适用于多种功率电子设备和信号电路。
    4. 易于集成: 表面贴装设计,方便自动化生产和焊接,减少生产成本和时间。

    应用案例和使用建议


    应用案例
    这些电容器广泛应用于电源转换器、电源适配器、显示器背光驱动电路等高可靠性要求的场合。例如,在一款高效率的开关电源设计中,采用该电容器可以显著提高系统的可靠性和稳定性。
    使用建议
    - 在高频率应用中,如高频滤波器设计,建议优先选用电容值较低且具有较高Q值的电容器以获得更好的性能。
    - 在进行高温环境下的测试时,需确保电容器达到平衡温度后再进行测量,以避免因温度不稳而产生的误差。

    兼容性和支持


    本产品可与市场上主流的电路板和电子元器件无缝兼容。供应商提供详细的安装指南和技术支持,包括在线技术支持、快速响应客户咨询和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后电容值发生变化 | 确保预热条件符合规格要求,必要时重新进行预热处理。 |
    | 焊接后接触电阻增加 | 检查焊点质量,如有必要,清洁焊点并重新焊接。 |
    | 测量电容值超出允许范围 | 重测前确保电容器已完全恢复至室温,并按规范要求的时间进行恢复。 |

    总结和推荐


    总体而言,这款中高压表面贴装陶瓷多层电容器以其卓越的温度稳定性、宽广的电容范围和高可靠性在众多应用场景中表现出色。我们强烈推荐此产品给那些需要在高压、高可靠性要求环境下工作的工程师和设计师。通过严格的质量控制和先进的制造工艺,该产品能够满足最严苛的应用需求,值得信赖。

CC1210JKNPOBBN152参数

参数
电容值 1.5nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1210JKNPOBBN152数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1210JKNPOBBN152 CC1210JKNPOBBN152数据手册

CC1210JKNPOBBN152封装设计

查看详情并下载
Symbol
Footprint
3D Model
