CC0805JRNPO0BN120

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 12pF ±5% C0G(NP0) 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: UA-CC0805JRNPO0BN120
供应商: 海外现货
标准整包数: 4000

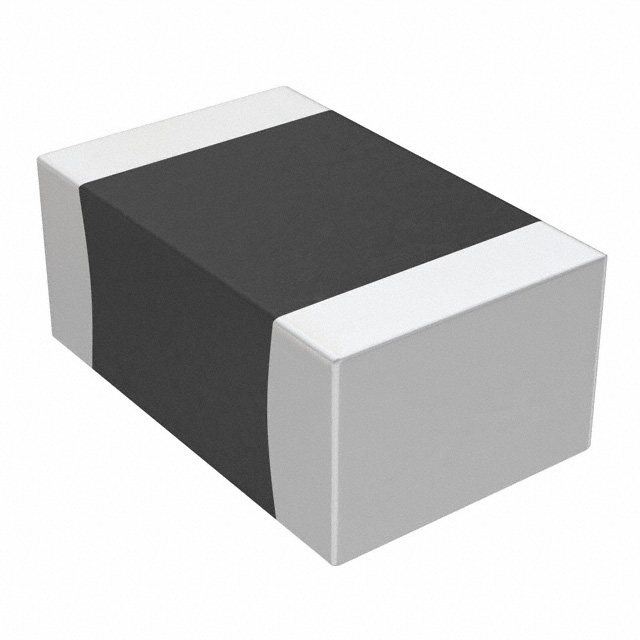

YAGEO/台湾国巨 陶瓷电容 CC0805JRNPO0BN120

CC0805JRNPO0BN120概述


    产品简介


    表面贴装陶瓷多层电容器
    本文将详细介绍一款通用型表面贴装陶瓷多层电容器(Surface-Mount Ceramic Multilayer Capacitors)。这类电容器属于Class 1类型,具有NP0介电常数,适用于各种广泛的应用场景。本产品涵盖的工作电压范围为16V至50V,电容值范围为0.22pF到100nF。它完全符合RoHS标准,不含卤素,是现代电子产品中的理想选择。

    技术参数


    | 参数 | 描述 |

    | 工作电压 | 16V 到 50V |
    | 电容范围 | 0.22 pF 到 100 nF |
    | 温度系数 | ±30 ppm/°C |
    | 绝缘电阻 | ≥ 10 GΩ 或者 Rins × Cr ≥ 500 秒,取两者中较小者 |
    | 额定温度范围 | -55°C 到 +125°C |
    | 尺寸 | 0201 到 1812 系列 |
    | 包装方式 | 纸带/PE封装盘;纸带/PE大包装箱 |

    产品特点和优势


    1. 环保设计:符合RoHS标准且无卤素。
    2. 高可靠性:通过多项严格的测试标准,确保稳定可靠的工作表现。
    3. 多种尺寸:提供多种尺寸选择以满足不同应用需求。
    4. 高耐温性:适用于广泛的温度范围,从-55°C到+125°C。
    5. 紧凑设计:小型化设计,适合高密度电路板布局。

    应用案例和使用建议


    这些电容器广泛应用于消费电子、电信、数据处理等领域,例如电视接收机、摄像机、调谐器等设备中。对于具体应用,建议根据实际电路设计选择合适尺寸和电容值的产品。如用于高频信号传输电路,则需要关注电容器的温度稳定性,以确保其性能。

    兼容性和支持


    这类电容器设计用于标准表面贴装工艺,可以与现有标准设备无缝对接。制造商提供了详细的使用指南和技术支持,确保用户能够高效地完成装配和调试过程。

    常见问题与解决方案


    1. 焊接过程中出现问题:建议使用回流焊,且确保焊点符合规范要求。
    2. 外观缺陷:严格控制生产流程,减少外观缺陷的发生率。
    3. 性能不稳定:检查安装位置和环境温度,避免外部因素干扰。

    总结和推荐


    这款表面贴装陶瓷多层电容器以其广泛的适用范围、可靠的性能及优越的设计脱颖而出。无论是对于新项目还是现有系统升级,都值得考虑选用此产品。然而,使用者仍需根据具体应用场景挑选合适的型号,并确保正确安装以获得最佳效果。总体而言,这是一款值得推荐的高品质电容器产品。

CC0805JRNPO0BN120参数

参数
电容值 12pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC0805JRNPO0BN120数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC0805JRNPO0BN120 CC0805JRNPO0BN120数据手册

CC0805JRNPO0BN120封装设计

查看详情并下载
Symbol
Footprint
3D Model
