首页  >  产品百科  >  AS0805KKX7R9BB104

AS0805KKX7R9BB104

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 100nF ±10% X7R 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: A-AS0805KKX7R9BB104
供应商: 云汉优选
标准整包数: 3000

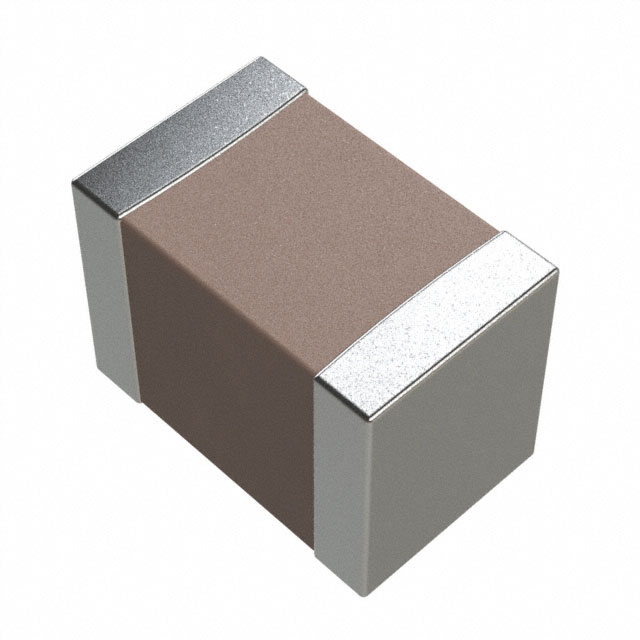

YAGEO/台湾国巨 陶瓷电容 AS0805KKX7R9BB104

AS0805KKX7R9BB104概述


    产品简介


    电子元器件:表面贴装多层陶瓷电容器
    这种电子元器件是专门为汽车应用设计的多层陶瓷电容器(MLCC),采用了软端接技术和无铅材料。其主要类型为X7R电介质,工作电压范围为10 V至250 V,电容值范围为1 nF至4.7 μF。这些电容器不仅符合RoHS标准,还采用无卤素环氧树脂制造,具有环保特性。

    技术参数


    - 工作电压范围:10 V到250 V
    - 电容范围:1 nF到4.7 μF
    - 温度系数:X7R ±15%
    - 操作温度范围:-55°C 至 +125°C
    - 耐压能力:10 GΩ 或 IR x C ≥ 500Ω·F,以较低者为准
    - 最大允许温度变化:±15%
    - 封装尺寸:0603、0805、1206、1210
    - 包装方式:纸/PE带包装盘;卷轴直径7英寸或13英寸
    - 引脚处理:无铅锡镍电镀层

    产品特点和优势


    1. 通过AEC-Q200认证:满足严格的汽车行业标准。
    2. 低失效率:MSL等级为1,确保在焊接过程中减少潮湿敏感性。
    3. 出色的耐热性:可以在高达270°C的焊料浴中完全浸没。
    4. 高可靠性:节省PCB空间并降低环境污染。
    5. 环保材料:无卤素且RoHS合规,减少对环境的危害。

    应用案例和使用建议


    这些电容器广泛应用于汽车电子系统,如娱乐系统、舒适安全系统和信息通信系统。具体的应用场景包括车载音响系统、GPS导航系统、动力管理系统等。
    使用建议:
    - 在高湿度环境下,建议在布线时保持适当距离,避免因湿度引起绝缘电阻下降。
    - 对于高温应用,确保所选电容具备足够的额定电压,避免过压损坏。

    兼容性和支持


    这类电容器可与其他标准MLCC兼容,适用于多种电路板。制造商提供技术支持,包括安装指南、常见问题解答和售后支持。

    常见问题与解决方案


    - 问题:如何判断电容是否合格?
    - 解决方案:通过检查电容的实际值是否在规定范围内(±5%),以及进行必要的环境适应性测试。
    - 问题:电容值变化太大怎么办?
    - 解决方案:确保电容安装环境符合规定的温湿度条件,并重新校准环境温度。

    总结和推荐


    综上所述,这款表面贴装多层陶瓷电容器凭借其高可靠性和宽泛的工作范围,非常适合用于汽车电子产品。虽然价格略高于普通工业级电容器,但考虑到其卓越的性能和环境友好特性,我们认为它是一款值得推荐的产品。对于追求高性能、稳定性和长寿命的设计师来说,这款电容器是一个理想的选择。

AS0805KKX7R9BB104参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AS0805KKX7R9BB104数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 AS0805KKX7R9BB104 AS0805KKX7R9BB104数据手册

AS0805KKX7R9BB104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.13
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 390
