首页  >  产品百科  >  CC1206KRX7R9BB682

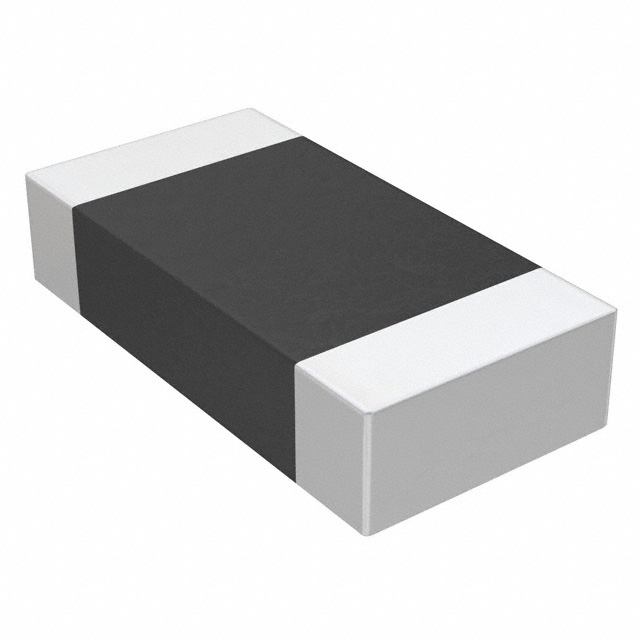

CC1206KRX7R9BB682

产品分类: 陶瓷电容
厂牌: YAGEO/台湾国巨
产品描述: 6.8nF ±10% X7R 50V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 31M-CC1206KRX7R9BB682
供应商: 云汉优选
标准整包数: 20
YAGEO/台湾国巨 陶瓷电容 CC1206KRX7R9BB682

CC1206KRX7R9BB682概述

    # YAGEO 表面贴装陶瓷多层电容器技术手册

    产品简介


    YAGEO 表面贴装陶瓷多层电容器是一种高性能通用型电容器,专为广泛的应用需求设计。它采用 X7R 系列,具有高介电常数的陶瓷材料,适用于从 6.3V 到 250V 的多种电压范围。此产品的主要类型为通用型与高电容型,适合广泛领域的电子设备。其核心功能在于提供稳定的电荷存储能力,帮助电路维持电流稳定,并且能够适应高频和高温环境的需求。
    该电容器广泛应用于消费类电子产品如个人电脑、笔记本电脑、游戏 PC 和硬盘;数字影像设备如 DVD 播放器和摄像机;以及通讯设备如移动电话和数据处理模块。

    技术参数


    | 参数 | 值 |

    | 电容范围 | 100 pF 至 47 µF |
    | 容量公差 | ±5%,±10%,±20% |
    | 工作电压 | 6.3V 至 250V |
    | 尺寸(长度×宽度×厚度)| 多种型号可选 |
    | 材料 | 铁电陶瓷材料(X7R 特性) |
    | 结构 | 多层交错金属电极结构 |
    支持的电气特性包括低温度系数(X7R 材质特性),这使其非常适合对温度变化不敏感的高精度电路。工作温度范围通常为 -55°C 至 125°C,适用于各种恶劣的工作环境。

    产品特点和优势


    1. 高电容量密度:内部采用多层交错结构,能够在单位体积内实现更高的电容值。
    2. 高可靠性:镍-锡端接层保证长期使用的稳定性。
    3. 环保合规:符合 RoHS 和无卤素标准,减少对环境的影响。
    4. 封装多样:支持多种尺寸和包装方式,便于自动化装配。

    应用案例和使用建议


    应用案例:
    - 个人电脑及硬盘:用于电源稳压和滤波电路。
    - 通信设备:如移动电话中用作信号滤波器。
    - 视频设备:支持视频信号的滤波和平滑输出。
    使用建议:
    - 在选择电容器时,应根据具体应用场景选择合适的电容值和耐压等级。
    - 在高频电路中,建议优先考虑大电容值的产品以获得更好的滤波效果。

    兼容性和支持


    此系列产品与主流 PCB 设计完全兼容,适用于 SMT 贴片机操作。YAGEO 提供全面的技术支持服务,包括在线文档下载、样品申请和技术咨询,确保客户能够顺利集成产品到他们的设计方案中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 起初电容值波动较大 | 确保焊接过程符合工艺要求,避免过度热冲击 |
    | 容量随时间发生变化 | 确认所用材料是否满足电容稳定性要求 |
    | 温度下性能下降 | 选用更高温稳定性的 X7R 材料 |

    总结和推荐


    综上所述,YAGEO 表面贴装陶瓷多层电容器以其优异的性能、多样化的设计和广泛的适用性,在消费电子、通信和工业控制领域表现出色。推荐给需要高可靠性和良好性能的电子设备设计者和制造商。
    总结来说,这一系列电容器具备卓越的稳定性和广泛的适用性,是现代电子设备的理想选择。如果您正在寻找一款高效能、环保型的电容器解决方案,YAGEO 的表面贴装陶瓷多层电容器无疑是一个值得信赖的选择。

CC1206KRX7R9BB682参数

参数
电容值 6.8nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CC1206KRX7R9BB682数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷电容 YAGEO/台湾国巨 CC1206KRX7R9BB682 CC1206KRX7R9BB682数据手册

CC1206KRX7R9BB682封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.1373
200+ ¥ 0.1056
1000+ ¥ 0.0872
4000+ ¥ 0.0796
8000+ ¥ 0.0733
24000+ ¥ 0.07
库存: 7800
起订量: 20 增量: 4000
交货地:
最小起订量为:20
合计: ¥ 2.74
