P6KE56A/B

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 47.8V 单向 600W 7.9A 77V 53.2V DO-15,DO-204AC 通孔安装
供应商型号: ZT-P6KE56A/B
供应商: 海外现货
标准整包数: 1

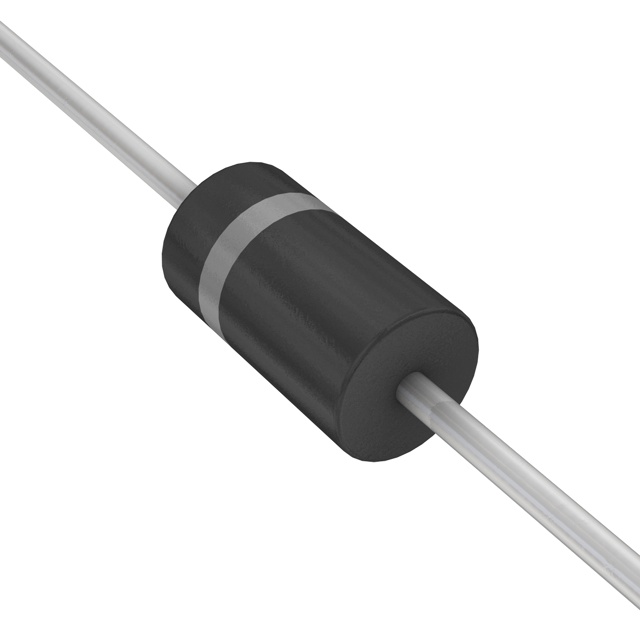

YAGEO/台湾国巨 TVS二极管/ESD抑制器 P6KE56A/B

P6KE56A/B概述


    产品简介


    P6KE系列瞬态电压抑制器(TVS) 是一种专为AC/DC电源供应和其他低频信号传输线路保护设计的电子元器件。这些器件采用玻璃钝化结技术制造,具有较低的Zener阻抗、优秀的钳位能力和快速的响应时间,适用于I/O接口和AC/DC电源供应的应用场合。产品符合RoHS标准,并且无卤素材料,因此更环保。

    技术参数


    以下是P6KE系列的主要技术规格和性能参数:
    | 参数 | 数值 | 单位 |
    |
    | 峰值脉冲功率 | ≥ 600 | 瓦特 |
    | 峰值脉冲电流 | 见具体型号 | 安培 |
    | 稳态功率损耗 | ≤ 5.0 | 瓦特 |
    | 峰值正向浪涌电流 | ≤ 100 | 安培 |
    | 工作结温和存储温度范围 | -55 至 +175 | 摄氏度 |
    | 典型热阻结至引脚 | ≤ 20 | 摄氏度/瓦 |
    | 典型热阻结至环境 | ≤ 75 | 摄氏度/瓦 |

    产品特点和优势


    P6KE系列瞬态电压抑制器具备以下特点和优势:
    - 玻璃钝化结:增强长期稳定性。
    - 低Zener阻抗:提高钳位精度。
    - 出色的钳位能力:有效吸收瞬态电压。
    - 快速响应时间:典型值小于1μA。
    - 高温焊接保证:最高可达265°C/10秒。
    - 塑料封装:UL认证,具有高可靠性。
    - 符合MSL1等级标准:满足J-STD-020标准。

    应用案例和使用建议


    P6KE系列广泛应用于AC/DC电源供应、低频信号传输线(如RS232、RS485等)。具体应用如下:
    1. 电源线路保护:在交流和直流电源线路上使用,以防止瞬态电压造成的损坏。
    2. 信号线路保护:适用于通信接口(如RS232、RS485等),确保信号完整性。
    使用建议:
    - 在选择P6KE型号时,根据实际应用中的峰值电压选择合适的型号。
    - 在安装过程中,确保正确识别阴极标志并按照推荐焊接条件进行焊接。

    兼容性和支持


    P6KE系列瞬态电压抑制器与多种电路设计兼容,并且Yageo公司提供全面的技术支持和售后服务。如果您有任何疑问或需要技术支持,请联系您所在地的Yageo授权分销商。

    常见问题与解决方案


    1. 问:如何识别阴极?
    - 答:通过包装上的色带标志来确定阴极位置。
    2. 问:峰值脉冲电流参数是多少?
    - 答:见具体型号表格。
    3. 问:工作温度范围是多少?
    - 答:-55°C 到 +175°C。

    总结和推荐


    综上所述,P6KE系列瞬态电压抑制器在电源供应和信号线路保护方面表现出色,能够有效保护敏感电子设备免受瞬态电压的影响。对于需要高可靠性和高效保护的应用场景,推荐使用P6KE系列瞬态电压抑制器。建议在选择具体型号时参考详细的电气特性表,确保选型准确。

P6KE56A/B参数

参数
工作电压 47.8V
箝位电压 77V
击穿电压 53.2V
峰值脉冲电流 7.9A
峰值脉冲功率 600W
极性 单向
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

P6KE56A/B数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 P6KE56A/B P6KE56A/B数据手册

P6KE56A/B封装设计

查看详情并下载
Symbol
Footprint
3D Model
