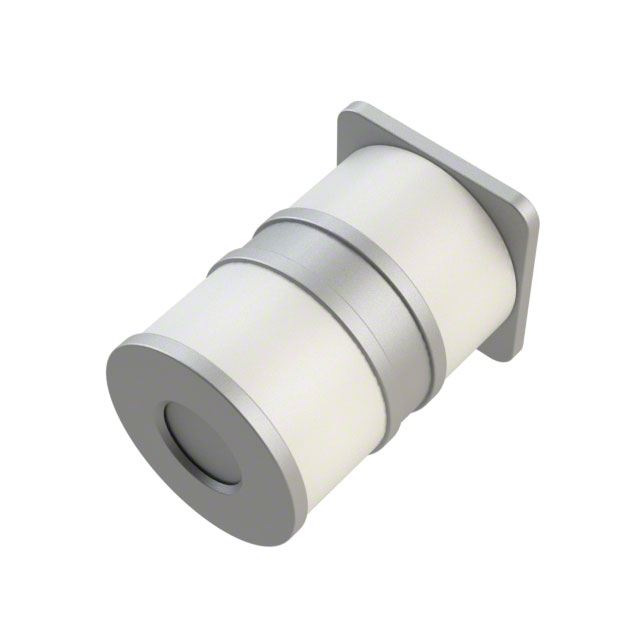

3RL090M-5-S

产品分类: 陶瓷气体放电管(GDT)
厂牌: YAGEO/台湾国巨
产品描述: 3 5KA 贴片安装
供应商型号: 19M-3RL090M-5-S
供应商: 云汉优选
标准整包数: 900
YAGEO/台湾国巨 陶瓷气体放电管(GDT) 3RL090M-5-S

3RL090M-5-S概述

    # 气体放电管(GDT)产品技术手册

    产品简介


    气体放电管(Gas Discharge Tubes, GDT)是一种用于电路保护的电子元器件。GDT广泛应用于电信接口、线路卡、数据通信设备及线路测试设备等领域。它能够有效应对由缓慢上升到快速上升的各种过电压现象,具有稳定的击穿电压、高绝缘电阻、低电容值、大吸收瞬态电流的能力等特点。3R-5-S系列气体放电管采用微间隙设计,尺寸小巧,可在-40℃至+85℃的宽温环境下工作,符合MSL1等级标准并获得UL安全认证。

    技术参数


    以下是3R-5-S系列气体放电管的技术规格:
    | 项目 | 规格 |

    | 爆破电压(100V/s) | 75V ± 20% 至 600V ± 20% |
    | 最大冲击爆破电压(1000V/μs) | 700V 至 1000V |
    | 额定冲击放电电流(8/20μs) | 5KA |
    | 额定交流放电电流(50Hz, 1s) | 50A 至 250A |
    | 冲击寿命 | ≥300次 |
    | 最小绝缘电阻 | ≥25GΩ |
    | 最大电容值(1MHz) | ≤2pF |
    | 尺寸 | 5.0mm × 7.2mm |
    | 工作温度范围 | -40℃ ~ +85℃ |

    产品特点和优势


    特点
    1. 超快响应:能够应对从100V/s到1KV/μs不同上升速率的过电压现象。
    2. 稳定可靠的击穿电压:具备稳定的击穿电压值。
    3. 高绝缘电阻:确保长期工作的可靠性和安全性。
    4. 低电容值:减少对电路的影响,适合高频应用。
    5. 大吸收瞬态电流能力:能够承受较大的瞬态电流冲击。
    6. 微间隙设计:提升产品的耐用性和可靠性。
    7. 尺寸小巧:便于安装和集成。
    8. 广泛的工作温度范围:适用于极端环境条件。
    优势
    - 高性能:在各种电气特性上均表现出色。
    - 广泛的适用性:可用于多种工业和消费电子产品中。
    - 可靠性:长期使用依然保持高性能。
    - 环保:符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 电信接口:在电话线路上提供保护。
    - 数据通信设备:如路由器、交换机等。
    - 线路测试设备:用于各类通信设备的测试。

    使用建议
    1. 正确选择爆破电压:根据设备的实际需求选择合适的型号。
    2. 注意散热:在高温环境下使用时需要考虑散热措施。
    3. 定期检查:确保产品长期处于良好状态。

    兼容性和支持


    3R-5-S系列气体放电管支持SMD贴装方式,可与其他电子元件轻松搭配使用。厂家提供全面的技术支持和售后服务,包括产品质量保证、故障排除和维修服务。

    常见问题与解决方案


    问题1:如何确认产品的正确安装方向?
    解答:所有3R-5-S系列气体放电管均有清晰标记,通常通过设备上的标记符号来确定正确的安装方向。
    问题2:使用过程中出现失效情况,应该如何处理?
    解答:首先检查电路连接是否正确,其次检查是否有其他元器件损坏导致气体放电管受损。若以上检查无误,联系厂商获取技术支持。

    总结和推荐


    总体而言,3R-5-S系列气体放电管凭借其卓越的性能、高可靠性和广泛的应用场景,在市场中占据了一席之地。对于需要高效电路保护解决方案的用户来说,这是一款值得信赖的产品。强烈推荐在电路保护方案中使用此产品。

3RL090M-5-S参数

参数
脉冲放电电流(8/20μs) 5KA
极数 3
故障安全保护 -
直流火花放电 -
3-SMD Cylinder Square End
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3RL090M-5-S数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷气体放电管(GDT) YAGEO/台湾国巨 3RL090M-5-S 3RL090M-5-S数据手册

3RL090M-5-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
