P2300SC

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 400A SMB(DO-214AA) 贴片安装
供应商型号: 13-P2300SCCT-ND
供应商: Digi-Key
标准整包数: 1

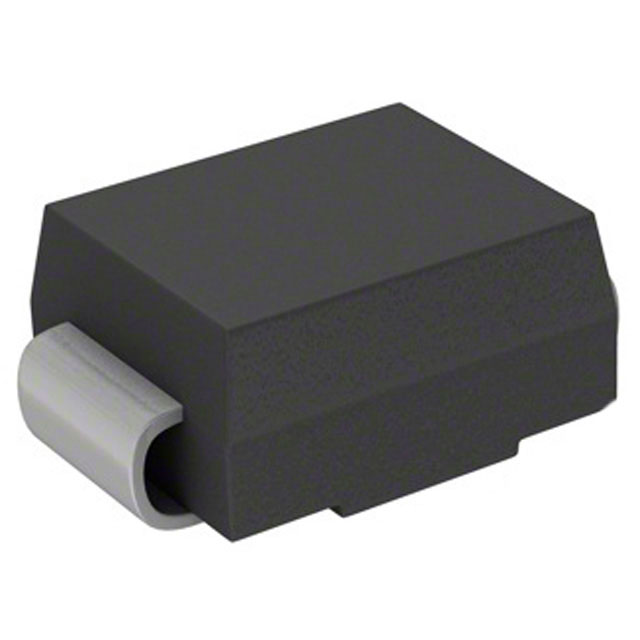

YAGEO/台湾国巨 TVS二极管/ESD抑制器 P2300SC

P2300SC概述

    THYRISTOR SURGE SUPPRESSORS PXXXXSX 系列:高可靠性电路保护解决方案

    产品简介


    THYRISTOR SURGE SUPPRESSORS PXXXXSX 系列是一种用于电路保护的电子元器件,采用 DO-214AA 封装形式。该系列广泛应用于通讯设备中,如调制解调器、线路卡、传真机及其他用户端设备(CPE)。PXXXXSX 系列通过提供卓越的过电压保护,确保设备能够符合包括 GR 1089、ITU K.20、K.21 和 K.45、IEC 60950、UL 60950 以及 TIA-968 在内的各种监管要求。

    技术参数


    - 峰值反向关断电压 (VDRM):6 V 至 320 V
    - 切换电压 (VS):25 V 至 350 V
    - 导通电压 (VT):4 V
    - 关断漏电流 (IDRM):5 μA
    - 切换电流 (IS):800 mA
    - 最大持续导通电流 (IT):3.2 A
    - 保持电流 (IH):150 mA
    - 关态电容 (CO):45 pF 至 100 pF
    - 峰值脉冲电压 (VPP):45 V 至 300 V
    - 峰值脉冲电流 (IPP):45 A 至 100 A

    产品特点和优势


    PXXXXSX 系列的产品具有多项显著的优势,使其成为高可靠性的首选:
    - 绝对过压保护:即使在高浪涌电流和快速电压变化下,也能确保设备安全。
    - 无疲劳:长时间运行不会衰减性能,从而延长设备寿命。
    - 低电容:适用于高速传输设备,确保信号完整性。
    - 符合 MSL Level 1:满足 J-STD-020 标准,具备出色的湿气敏感度等级。
    - 安全认证:通过 UL 认证,符合严格的安全标准。

    应用案例和使用建议


    PXXXXSX 系列广泛应用于电信设备中,如调制解调器、线路卡、传真机等。根据不同的应用场景,选择合适的型号至关重要。例如,在需要高耐压和大电流的应用中,可以选择 VDRM 和 IPP 较高的型号。在需要保持较小寄生电容的场合,可以选择 CO 较低的型号。

    兼容性和支持


    PXXXXSX 系列产品与多种电子设备兼容,适用于各种电路设计。厂商提供全面的技术支持和售后服务,确保客户能够充分利用其功能优势。

    常见问题与解决方案


    1. 问题:设备在使用过程中出现频繁的过压现象。
    - 解决方案:选择更高 VDRM 和 IPP 的型号,增强抗浪涌能力。

    2. 问题:设备在高温环境下工作性能下降。
    - 解决方案:使用具有更宽温度范围的型号,确保在极端条件下稳定工作。

    3. 问题:安装过程中出现焊接问题。
    - 解决方案:按照推荐的回流焊接条件进行操作,确保焊接质量。

    总结和推荐


    THYRISTOR SURGE SUPPRESSORS PXXXXSX 系列以其卓越的性能和广泛的应用范围成为电信设备中不可或缺的保护元件。无论是对于追求高性能还是低成本应用,它都提供了可靠的选择。强烈推荐使用该系列产品以提升系统的整体稳定性和安全性。

P2300SC参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 400A
峰值脉冲功率 -
极性 -
工作电压 -
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P2300SC数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 P2300SC P2300SC数据手册

P2300SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.127 ¥ 9.5232
10+ $ 0.6344 ¥ 5.3607
500+ $ 0.3183 ¥ 2.6897
1000+ $ 0.2877 ¥ 2.4308
库存: 2985
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.52
直接购买
加入购物车
