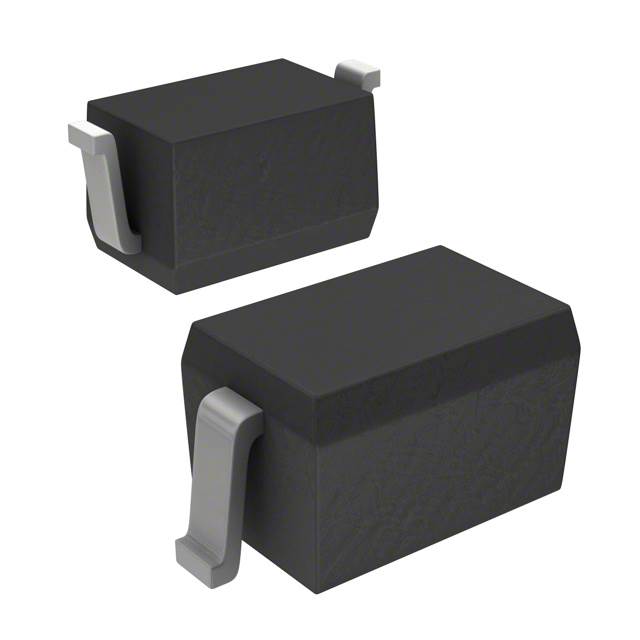

UDD32C12L01

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 12V 600W 7A 28.6V 13.3V SC-76,SOD-323 贴片安装
供应商型号: 19M-UDD32C12L01
供应商: 云汉优选
标准整包数: 3000
YAGEO/台湾国巨 TVS二极管/ESD抑制器 UDD32C12L01

UDD32C12L01概述

    # 电子元器件产品技术手册:UDD32CXXL01 系列静电放电保护器件

    产品简介


    UDD32CXXL01 系列是工业和消费电子领域中广泛应用于高速数据接口保护的静电放电(ESD)保护器件。该系列采用先进的固态硅雪崩技术,结合低电容二极管和瞬态电压抑制(TVS)二极管的设计,在一个封装内提供出色的过压防护能力。这些器件特别适合保护敏感的电子组件,例如连接到数据传输线路上的设备免受静电放电(ESD)、电缆放电事件(CDE)以及雷击引起的过电压损害。
    主要功能:
    - 高速数据线路的过压保护。
    - 遵守 IEC 61000-4-2、IEC 61000-4-4 和 IEC 61000-4-5 标准。
    - 适用于多种高速接口,如 USB、以太网、串行 ATA、DVI 和 RF 接口。
    应用领域:
    - 个人电脑及笔记本电脑。
    - 智能手机和平板设备。
    - 数码相机和其他手持设备。
    - 工业自动化控制系统。

    技术参数


    以下是 UDD32CXXL01 系列的主要技术规格:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 峰值脉冲功率 | PPP | tp=8/20μs 350 W |
    | ESD 电压 | VESD | 接触放电 | ±30 kV |
    | 工作电压范围 | VRWM 3V | 5V | 8V | V |
    | 反向漏电流 | IR | VR=VRWM 5 μA |
    | 脉冲峰值电流 | IPP | tp=8/20μs 19 A |
    | 非重复性峰值脉冲 | PPP | tp=8/20μs | 0.1 | 10000 W |

    产品特点和优势


    UDD32CXXL01 系列具有以下显著特点和优势:
    - 高可靠性:符合 RoHS 标准且无卤素设计。
    - 低电容:超低电容阵列配置(典型值为 0.8pF),确保信号完整性。
    - 宽工作温度范围:-55°C 至 +150°C,适应恶劣环境。
    - 卓越的抗冲击性能:满足严格的 IEC 测试标准,包括空气放电 30kV 和接触放电 15kV。

    应用案例和使用建议


    应用案例:
    - USB 接口保护:用于 USB 2.0 和 USB 3.0 接口,防止因误操作导致的数据丢失。
    - 网络设备保护:为 10/100/1000Mbps 以太网接口提供可靠的防护。
    使用建议:
    - 在安装前,请确保电路板已彻底清洁并干燥。
    - 建议在焊接过程中控制好预热时间和峰值温度,避免过度加热造成损坏。

    兼容性和支持


    UDD32CXXL01 系列器件与其他标准表面贴装工艺兼容,并提供全面的技术支持服务。客户可通过 YAGEO 官方网站获取详细的技术文档和支持信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无法正常工作 | 检查是否有足够的焊接质量 |
    | 过热保护触发频繁 | 减少负载或改善散热条件 |

    总结和推荐


    综上所述,UDD32CXXL01 系列静电放电保护器件以其优越的性能、广泛的适用性和良好的性价比成为众多电子设计的理想选择。无论是用于消费类电子产品还是工业控制领域,该系列产品都能提供可靠的保护解决方案。强烈推荐给需要高效 ESD 保护的应用场合。

UDD32C12L01参数

参数
峰值脉冲功率 600W
极性 -
工作电压 12V
箝位电压 28.6V
击穿电压 13.3V
峰值脉冲电流 7A
SC-76,SOD-323
通用封装 SC-76,SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UDD32C12L01数据手册
