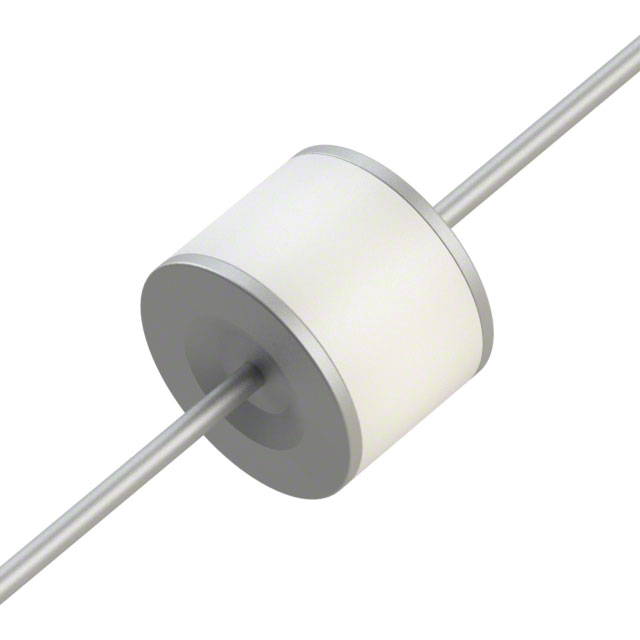

2RM230L-8/TR

产品分类: 陶瓷气体放电管(GDT)
厂牌: YAGEO/台湾国巨
产品描述: 2 10KA 通孔安装
供应商型号: ZT-2RM230L-8/TR
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 陶瓷气体放电管(GDT) 2RM230L-8/TR

2RM230L-8/TR概述

    文章:GAS DISCHARGE TUBES 2R-8x6系列 —— 电话接口保护元件

    一、产品简介


    产品类型及功能
    GAS DISCHARGE TUBES(气体放电管)是专为电路保护设计的高性能元器件。2R-8x6系列提供一种紧凑而高效的解决方案,适用于电话接口、路由器、调制解调器、线路测试设备等领域。该系列产品具备优秀的电路保护功能,能够在瞬间将高电压导出,从而保护后端电路免受损坏。
    应用领域
    该系列产品主要应用于电信基础设施的各个部分,如重复器、调制解调器、电话接口、数据通信设备以及线路测试设备等。它特别适合于电信领域内的防雷击和电磁干扰保护需求。

    二、技术参数


    | 参数 | 规格 |

    | 尺寸 | 8.0mm6.0mm |
    | 环境温度范围 | -40℃ ~ +85℃ |
    | 绝缘电阻 | ≥1 GΩ |
    | 容量 | ≤1.5pF |
    | 工作寿命 | 最多可达10次冲击电流循环 |
    | 额定直流火花击穿电压 | 75V~800V |
    | 最大脉冲火花击穿电压 | 600V~1500V |
    | 脉冲放电电流 | 10KA(M型),20KA(P型) |
    | 交流放电电流 | 50Hz,1秒,10次循环 |

    三、产品特点和优势


    1. 超快响应速度:能够在缓慢上升的100V/s到快速上升的1KV/μs范围内提供超快的反应速度,确保迅速导通高电压。
    2. 稳定的火花击穿电压:在不同条件下的性能保持一致,为后端电路提供稳定可靠的保护。
    3. 低电容值:电容值≤1.5pF,确保信号传输时不会产生明显的影响。
    4. 微型间隙设计:微小的电极间距使得放电过程更为迅速,响应时间缩短。
    5. 防护等级:符合MSL Level 1标准,确保了长期稳定的工作表现。

    四、应用案例和使用建议


    该产品广泛应用于电信设施中,如电信线路的保护,以防止过电压对电信设备造成损害。建议在需要对电信线路进行高效防雷和防浪涌保护的应用中使用此产品,例如电信机房、数据通信系统等。实际使用时应注意匹配合适的电压等级和电流容量,避免因不匹配导致的保护失效或损坏风险。

    五、兼容性和支持


    产品符合RoHS标准,确保了无铅化制造,更加环保安全。同时,2R-8x6系列与市面上多数电子设备和电路板兼容,具有较高的通用性。制造商提供详细的技术文档和支持服务,包括但不限于电气参数表、机械尺寸图、焊接工艺指导书以及常见的故障排除指南,为用户提供了全面的技术支持。

    六、常见问题与解决方案


    - 问题:安装过程中发现焊接不良现象
    - 解决办法:检查焊接参数是否符合要求,如温度、时间等。可以咨询供应商获取专业的焊接工艺指导。

    - 问题:在使用过程中检测到电容值超过规定范围
    - 解决办法:重新校准仪器,确认安装位置正确无误。若仍存在问题,建议联系供应商进行详细检查。

    七、总结和推荐


    综上所述,GAS DISCHARGE TUBES 2R-8x6系列凭借其卓越的性能指标、稳定的性能表现以及广泛的适用性,在各种电信设施的防过电压保护中发挥着关键作用。对于需要高性能保护元件的应用场合,强烈推荐选择2R-8x6系列。

2RM230L-8/TR参数

参数
直流火花放电 -
脉冲放电电流(8/20μs) 10KA
极数 2
故障安全保护 -
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

2RM230L-8/TR数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷气体放电管(GDT) YAGEO/台湾国巨 2RM230L-8/TR 2RM230L-8/TR数据手册

2RM230L-8/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
