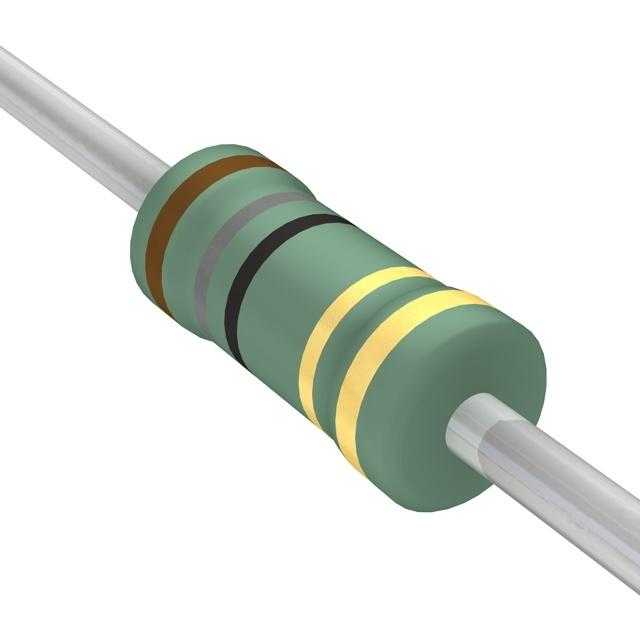

PNP100JR-52-18R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 18Ω ±5% 1W 通孔安装 6.3mm(长度)
供应商型号: ZT-PNP100JR-52-18R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PNP100JR-52-18R

PNP100JR-52-18R概述


    产品简介


    通过孔式电阻是一种广泛应用在各种电子电路中的基本电子元件。它采用单层绕制的电阻丝嵌入陶瓷杆中,再通过锡焊将铜导线连接到陶瓷帽上。该系列电阻具有多种型号,包括Ultra Miniature系列(如PNP100, PNP200, PNP300, PNP400)和Normal Style系列(如PNP1WV, PNP3WV, PNP4WV, PNP5WV, PNP7WV)。这些电阻因其高功率密度和优良的热稳定性而被广泛应用于工业控制、电力系统、通信设备等领域。

    技术参数


    | 参数 | Ultra Miniature系列 | Normal Style系列 |
    |
    | 尺寸(直径×高度) | PNP100:6.3±0.5 mm
    PNP200:9.0±0.5 mm
    PNP300:11.5±1.0 mm
    PNP400:15.5±1.0 mm | PNP1WV:10±1.0 mm
    PNP3WV:13±1.0 mm
    PNP4WV:17.5±1.0 mm
    PNP5WV:17±1.0 mm
    PNP7WV:25±1.0 mm |
    | 额定功率(70°C) | PNP100:1 W
    PNP200:2 W
    PNP300:3 W
    PNP400:4 W | PNP1WV:4 W
    PNP3WV:5 W
    PNP4WV:7 W |
    | 最大工作电压(PxR) | 300 V | 300 V |
    | 电阻范围(±1%) | PNP100:0.22Ω - 130Ω
    PNP200:0.1Ω - 820Ω
    PNP300:0.1Ω - 2.2KΩ
    PNP400:0.1Ω - 2.8KΩ | PNP1WV:0.1Ω - 1KΩ
    PNP3WV:0.1Ω - 2.8KΩ
    PNP4WV:0.1Ω - 4.3KΩ
    PNP5WV:0.1Ω - 8.2KΩ
    PNP7WV:0.1Ω - 10KΩ |
    | 电阻范围(±5%) | PNP100:0.1Ω - 130Ω
    PNP200:0.1Ω - 820Ω
    PNP300:0.1Ω - 2.2KΩ
    PNP400:0.1Ω - 2.8KΩ | PNP1WV:0.047Ω - 1KΩ
    PNP3WV:0.047Ω - 2.8KΩ
    PNP4WV:0.047Ω - 4.3KΩ
    PNP5WV:0.047Ω - 8.2KΩ
    PNP7WV:0.1Ω - 10KΩ |
    | 工作温度范围 | -40°C 至 +200°C | -40°C 至 +200°C |
    | 温度系数 | ±100ppm/°C, ±300ppm/°C | ±100ppm/°C, ±300ppm/°C |

    产品特点和优势


    1. 高功率密度:通过孔式电阻能够在较小的封装内实现较高的额定功率,特别适用于空间受限的应用场合。
    2. 优良的热稳定性:采用多层阻燃涂料,符合UL-94V-0标准,能有效防止火灾风险。
    3. 广泛的电阻范围:覆盖从小于0.1Ω到超过10KΩ的广泛电阻范围,适用于多种应用场景。
    4. 优异的环境适应性:通过IEC 60115-1标准的多项测试,确保在恶劣环境下仍能保持稳定性能。

    应用案例和使用建议


    应用案例
    - 工业控制:通过孔式电阻在电机调速控制系统中用于电流检测和保护。
    - 通信设备:在通信设备中作为偏置电阻使用,以稳定电路的工作状态。
    - 电源管理:在开关电源中作为负载电阻,用于调节输出电压。
    使用建议
    - 在高功率应用场景中,应注意环境温度对电阻功率的影响,根据手册中的降额曲线进行调整。
    - 在焊接过程中,建议使用合适的焊接参数以确保良好的焊接效果。
    - 定期检查电阻表面涂层,避免因环境潮湿导致的短路风险。

    兼容性和支持


    - 该系列产品可与其他标准尺寸的通过孔式电阻器和电路板兼容,适用于大多数常见的电子组装工艺。
    - 厂商提供详细的技术文档和支持服务,包括产品选型指南、安装手册和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下电阻降额不明显 | 检查实际工作环境温度是否超出手册范围,并按降额曲线重新计算电阻值。 |
    | 焊接过程中电阻焊接不良 | 确保焊接温度和时间符合手册要求,使用适当的焊接工具。 |
    | 长期使用后电阻值变化 | 定期检测电阻值,必要时更换以确保电路稳定性。 |

    总结和推荐


    总体而言,这款通过孔式电阻凭借其高功率密度、优良的热稳定性和广泛的电阻范围,在多个领域展现了卓越的性能和可靠性。无论是在工业控制、通信设备还是电源管理系统中,都能发挥重要作用。因此,我们强烈推荐此款电阻产品,特别是对于需要紧凑设计且环境条件苛刻的应用场景。

PNP100JR-52-18R参数

参数
电阻值 18Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售

PNP100JR-52-18R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP100JR-52-18R PNP100JR-52-18R数据手册

PNP100JR-52-18R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1692 ¥ 1.4175
库存: 0
起订量: 389 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
