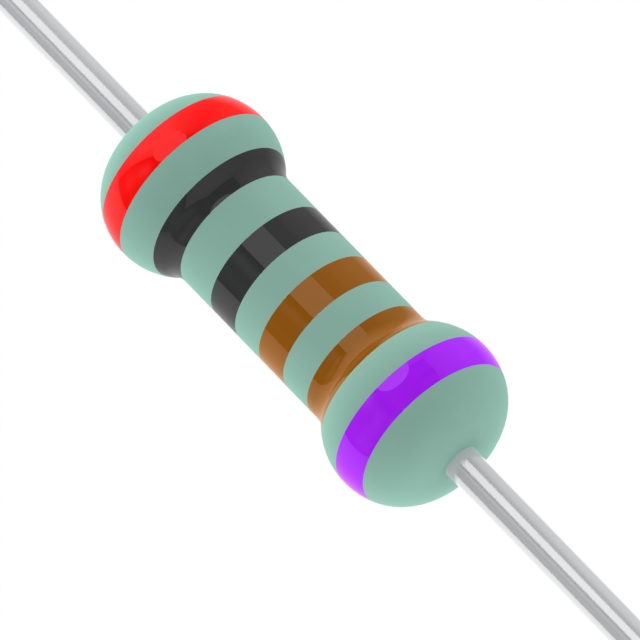

PNP7WVFT-91-2K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 2KΩ ±1% 7W ±300ppm/℃ 通孔安装 25mm(长度)
供应商型号: YAG5796TB-ND
供应商: Digi-Key
标准整包数: 250
YAGEO/台湾国巨 通孔电阻 PNP7WVFT-91-2K

PNP7WVFT-91-2K概述


    产品简介


    本手册介绍了通孔电阻器(Through-hole resistor),特别是PNP系列和PNP V系列的超小型和正常款型。这些电阻器具有高功率密度的特点,适用于多种电路设计中,包括但不限于电源、工业控制、测量设备等应用领域。其独特的结构设计使得它们能在高温环境下稳定工作,满足严苛的应用要求。

    技术参数


    尺寸规格
    | 型号 | 长度(mm) | 直径(mm) |
    |
    | PNP100 | 6.3±0.5 | 2.5±0.3 |
    | PNP200 | 9.0±0.5 | 3.5±0.3 |
    | PNP300 | 11.5±1.0 | 4.6±0.5 |
    | PNP400 | 15.5±1.0 | 5.2±0.5 |
    | PNP1WV | 10±1.0 | 4.3±0.5 |
    | PNP3WV | 13±1.0 | 5.5±0.5 |
    | PNP4WV | 17.5±1.0 | 6.2±0.5 |
    电气特性
    | 参数 | PNP系列 | PNP V系列 |
    |
    | 功率等级 | 1W, 2W, 3W, 4W | 1W, 3W, 4W, 5W, 7W |
    | 阻值范围 (±1%) | 0.22Ω - 130Ω | 0.1Ω - 1KΩ |
    | 阻值范围 (±5%) | 0.1Ω - 130Ω | 0.047Ω - 1KΩ |
    | 最大工作电压 | 视功率而定 | 视功率而定 |
    | 电压绝缘测试电压 | 300V | 300V |
    | 工作温度范围 | -40°C至+200°C | -40°C至+200°C |
    | 温度系数 | ±100ppm/°C, ±300ppm/°C | ±100ppm/°C, ±300ppm/°C |

    产品特点和优势


    - 高功率密度:PNP系列和PNP V系列的电阻器能够在较小体积内提供较高的功率,适用于空间受限的设计。
    - 耐高温:能够在-40°C至+200°C的极端温度范围内稳定工作。
    - 火焰阻燃性:符合UL-94V-0标准,确保在过载情况下不会产生火焰或电弧,安全可靠。
    - 可靠性高:通过多项严格测试(如耐湿热试验、温度循环测试等),证明了其出色的耐用性和稳定性。

    应用案例和使用建议


    - 应用案例:这些电阻器广泛应用于电源转换、电机控制和感测器电路中。例如,在工业自动化系统中,PNP系列电阻器可以用于电流限制和电压调节。
    - 使用建议:在设计电路时,考虑到环境温度对功率额定值的影响,根据温度补偿曲线进行功率降额,以确保长期可靠性。

    兼容性和支持


    - 兼容性:这些电阻器适用于大多数常见的电路板制造工艺和标准,易于与其它元件集成。
    - 支持服务:制造商提供详尽的技术文档和在线支持,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问:如何确定需要哪种型号的电阻器?
    - 答:根据所需的功率等级和阻值范围选择合适的型号。可以通过参考制造商的技术手册或咨询技术支持获取帮助。
    2. 问:在高温环境下使用需要注意什么?
    - 答:在高温环境中使用时,需根据温度补偿曲线进行功率降额,确保不超出安全工作范围。
    3. 问:如何保证焊接质量?
    - 答:严格按照制造商提供的焊接参数进行操作,使用适当的焊接工具和技术。

    总结和推荐


    综上所述,PNP系列和PNP V系列的通孔电阻器以其高功率密度、耐高温特性和出色的安全性能成为许多应用场合的理想选择。无论是在工业控制还是精密仪器中,这些电阻器都能展现出卓越的性能。我们强烈推荐在设计时考虑这些优秀的产品,以实现高效稳定的电路设计。

PNP7WVFT-91-2K参数

参数
电阻值 2KΩ
精度 ±1%
额定功率 7W
温度系数 ±300ppm/℃
长*宽*高 25mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

PNP7WVFT-91-2K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP7WVFT-91-2K PNP7WVFT-91-2K数据手册

PNP7WVFT-91-2K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.7008 ¥ 5.8644
500+ $ 0.6423 ¥ 5.3749
750+ $ 0.6122 ¥ 5.1235
1250+ $ 0.5782 ¥ 4.839
1750+ $ 0.558 ¥ 4.6694
2500+ $ 0.5382 ¥ 4.5037
6250+ $ 0.4943 ¥ 4.1369
12500+ $ 0.4669 ¥ 3.9075
库存: 1000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1466.1
直接购买
加入购物车
