首页  >  产品百科  >  PU5931JKMT50R001L

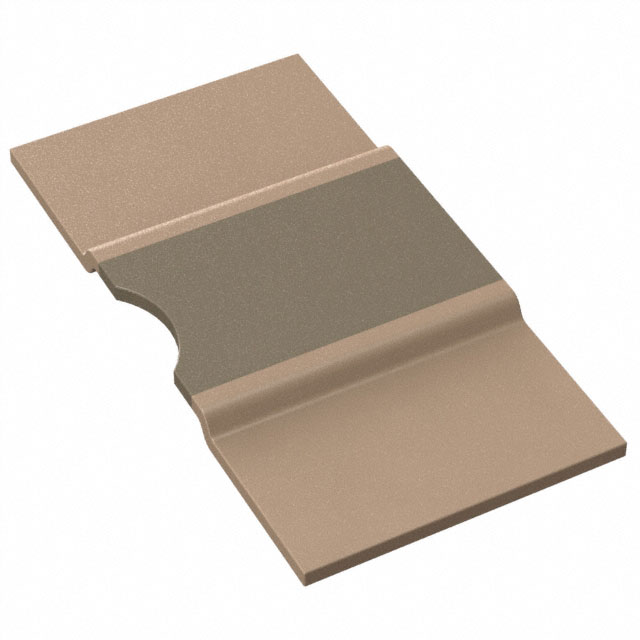

PU5931JKMT50R001L

产品分类: 其它固定电阻
厂牌: YAGEO/台湾国巨
产品描述: ±5% ±75ppm/℃ 1mΩ 5W 5931 标准安装 15mm*7.75mm*1.06mm
供应商型号: YAG6146DKR-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 其它固定电阻 PU5931JKMT50R001L

PU5931JKMT50R001L概述

    SHUNT RESISTOR PU SERIES 2512/3921/5931 技术手册

    1. 产品简介


    PU系列分流电阻是由阳极公司(Yageo)生产的高性能电阻器。这些电阻器主要用于电流感应应用,适用于多种行业,包括电源管理、通信基站、汽车工业以及替代能源等领域。该系列产品包括三种尺寸型号:2512、3921和5931,其电阻值范围广泛,满足不同应用场景的需求。

    2. 技术参数


    - 类型:表面贴装电阻
    - 尺寸:2512/3921/5931
    - 容差:±1%,±5%
    - 包装类型:带卷盘(Embossed Taping Reel)
    - 温度系数:±75 ppm/°C、±175 ppm/°C、±200 ppm/°C、±225 ppm/°C、±300 ppm/°C、±325 ppm/°C
    - 额定功率:最大可达15W,不同尺寸对应不同的额定功率(见下表)
    - 电阻值范围:0.1 mΩ至5 mΩ
    - 工作温度范围:-65°C 至 +170°C(常规温度范围),-65°C 至 +275°C(高温范围)
    | 尺寸 | 额定功率 (W) | 工作温度范围 (°C) | 电阻范围 (mΩ) | 容差 (%) | 温度系数 (ppm/°C) |
    |
    | 2512 | 4 | -65°C to 170°C | 3/4/5 | ±1, ±5 | 0.3/0.5mΩ: ±200ppm/°C
    1mΩ: ±175ppm/°C
    2~5mΩ: ±75ppm/°C |
    | 3921 | 3 | -65°C to 170°C | 0.2/0.25/0.3/0.4/0.5/0.7 | ±1, ±5 | 0.2/0.25/0.3/0.4/0.5/0.7: ±175ppm/°C
    1~5mΩ: ±75ppm/°C |
    | 5931 | 5 | -65°C to 170°C | 0.2/0.3/0.5/1/2/3/4 | ±1, ±5 | 0.2mΩ: ±225ppm/°C
    0.3/0.5mΩ: ±175ppm/°C
    1~4mΩ: ±75ppm/°C |

    3. 产品特点和优势


    - AEC-Q200 认证:符合严格的汽车电子标准
    - 低至0.0001Ω的电阻值:适用于高精度电流感应应用
    - 高功率:最高可达15W
    - 焊接金属板结构:提高了机械稳定性和可靠性
    - RoHS 合规及无卤素:绿色环保材料,符合欧盟环保标准

    4. 应用案例和使用建议


    - 应用领域:电源管理、电信基站、汽车工业(如头灯控制、窗控、发动机控制单元等)、可再生能源系统等。
    - 使用建议:
    - 在电源管理中,合理选择对应尺寸和功率等级的电阻器,以确保在高电流环境下长期稳定工作。
    - 汽车应用中,优先考虑高温度范围和高可靠性要求的产品。
    - 替代能源应用中,注重温度系数的影响,选择合适的电阻值以减少温度变化对系统的影响。

    5. 兼容性和支持


    - 兼容性:与其他标准的表面贴装技术和设备兼容,适用于广泛的电路设计。
    - 支持:如有任何技术疑问或需要进一步的技术资料,请联系当地的销售办事处、分销商或代表。

    6. 常见问题与解决方案


    - 问题1:电阻值漂移如何解决?
    - 解决方法:在高湿度环境中使用时,建议增加湿度防护措施,例如使用防水涂层。
    - 问题2:热稳定性不佳怎么办?
    - 解决方法:选择适合工作温度范围的产品型号,同时在电路设计中加入散热措施。

    7. 总结和推荐


    综述:PU系列分流电阻凭借其优异的精度、功率和稳定性,在多个应用领域展现了出色的表现。尤其在汽车和电源管理方面,其高可靠性和精准度使其成为众多工程师的首选。此外,该产品还通过了AEC-Q200认证,表明其具有极高的质量保证。
    推荐:鉴于PU系列分流电阻的优越性能及其广泛的应用领域,强烈推荐用于需要高精度、高功率且稳定可靠的电流感应场合。

PU5931JKMT50R001L参数

参数
电阻个数 -
引脚数量 -
电阻值 1mΩ
温度系数 ±75ppm/℃
精度 ±5%
额定功率 5W
长*宽*高 15mm*7.75mm*1.06mm
通用封装 5931
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PU5931JKMT50R001L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 其它固定电阻 YAGEO/台湾国巨 PU5931JKMT50R001L PU5931JKMT50R001L数据手册

PU5931JKMT50R001L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7025 ¥ 22.8361
10+ $ 1.4882 ¥ 12.5756
25+ $ 1.2204 ¥ 10.3124
50+ $ 1.056 ¥ 8.9234
100+ $ 0.8846 ¥ 7.4032
250+ $ 0.7424 ¥ 6.2126
500+ $ 0.6548 ¥ 5.4802
库存: 715
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.83
