首页  >  产品百科  >  HHV-50FR-52-1M13

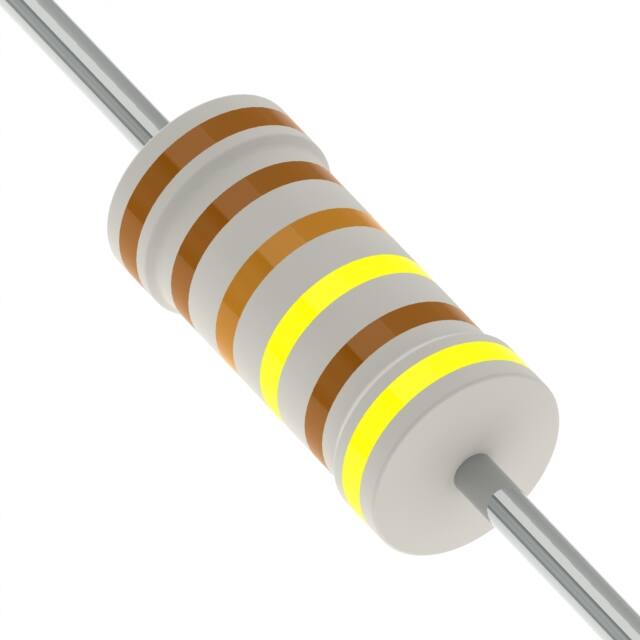

HHV-50FR-52-1M13

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.13MΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-HHV-50FR-52-1M13
供应商: 海外现货
标准整包数: 1

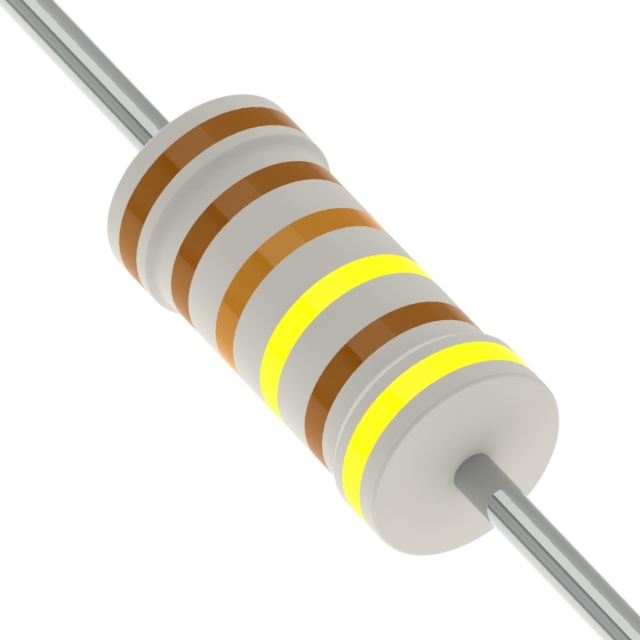

YAGEO/台湾国巨 通孔电阻 HHV-50FR-52-1M13

HHV-50FR-52-1M13概述

    高压高阻值电阻器:HHV系列技术手册解析

    产品简介


    HHV系列高压高阻值电阻器属于通过孔式电阻器(Thru-Hole Resistor),采用金属釉膜技术制造。这些电阻器主要用于需要极高电压和阻值的应用场合,如电力系统、通信设备及工业自动化控制等领域。金属釉膜使其具有卓越的耐高温和抗过载能力,适用于苛刻的工作环境。

    技术参数


    - 功率等级:1/4W、1/2W、1W、2W、3W
    - 阻值容差:±1%、±5%
    - 温度系数(TCR):±200ppm/°C
    - 额定连续工作电压(RCWV):根据最大工作电压确定,以功率等级乘以阻值或最大工作电压为准,取较小值
    - 工作环境温度范围:-55°C 至 +155°C
    - 尺寸规格(具体见下表)
    | 型号 | 外径 (mm) | 长度 (mm) | 最大负载 (%) | 阻值范围 (Ω) |

    | HHV-25 | 6.3±0.5 | 28±2.0 | 40 - 160 | 100KΩ - 68MΩ (E24/E96系列) |
    | HHV50S | 9.0±0.5 | 26±2.0 | 40 - 160 | 100KΩ - 68MΩ (E24/E96系列) |
    | HHV-50 | 11.5±1.0 | 35±2.0 | 40 - 160 | 100KΩ - 68MΩ (E24/E96系列) |
    | HHV1SS | 15.5±1.0 | 33±2.0 | 40 - 160 | 100KΩ - 68MΩ (E24/E96系列) |

    产品特点和优势


    HHV系列高压高阻值电阻器具备出色的电气特性和工作稳定性。其采用金属釉膜技术,能够承受极高的电压和温度,且具有高精度的阻值和低温度系数。此外,该系列还具备良好的机械强度和抗老化性能,确保长时间稳定运行。

    应用案例和使用建议


    该产品广泛应用于电力系统中的电流采样、分压电路及通信设备的阻抗匹配等。在使用过程中,应注意温度变化对电阻值的影响,特别是在高温环境下需降额使用。同时,建议在设计电路时充分考虑过载保护措施,确保安全可靠。

    兼容性和支持


    HHV系列电阻器可与其他标准通过孔式组件兼容,且制造商提供了全面的技术支持和售后保障服务,包括但不限于电气测试报告和详细的使用指南。

    常见问题与解决方案


    - 问题:电阻器在高温环境下发生漂移。
    - 解决方案:在设计电路时进行功率降额计算,并确保有足够的散热空间。
    - 问题:过载导致电阻器损坏。
    - 解决方案:增加电路中的过载保护装置,如保险丝或热敏电阻,防止瞬时电流过大。

    总结和推荐


    HHV系列高压高阻值电阻器凭借其卓越的电气特性和可靠性,在众多高压、高阻值应用中表现出色。建议在关键电力和通信设备的设计中优先选用该产品,以保证系统的长期稳定运行。

HHV-50FR-52-1M13参数

参数
电阻值 1.13MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HHV-50FR-52-1M13数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50FR-52-1M13 HHV-50FR-52-1M13数据手册

HHV-50FR-52-1M13封装设计

查看详情并下载
Symbol
Footprint
3D Model
