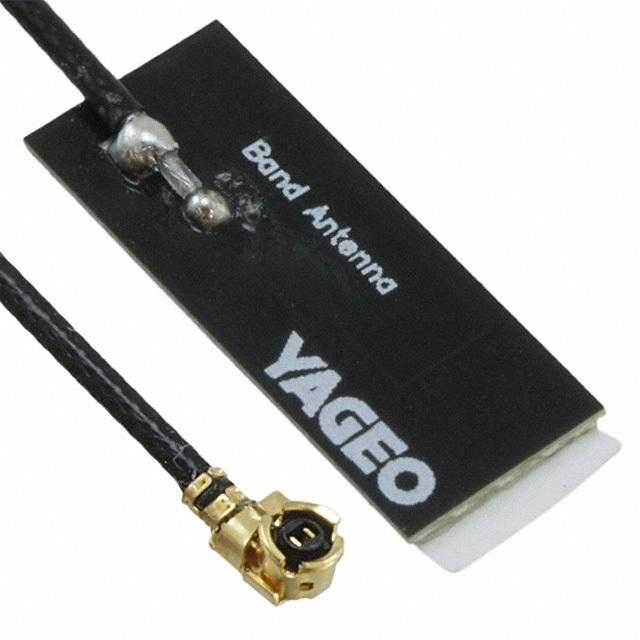

ANTX200P001B24003

产品分类: 天线
厂牌: YAGEO/台湾国巨
产品描述: 4.4dB 2 50Ω 2.4GHz 黏合安装 18.4mm*7.5mm*550μm
供应商型号:
供应商:
标准整包数: 0
YAGEO/台湾国巨 天线 ANTX200P001B24003

ANTX200P001B24003概述

    YAGEO ANTX200P001B24003 技术手册

    1. 产品简介


    YAGEO ANTX200P001B24003 是一款适用于 2.45 GHz 频段的 PCB 类型天线。这款天线设计紧凑,具备多种连接选项,广泛应用于各类无线通信设备中,如平板电脑、桌面电脑、智能电视、游戏机、摄像头、WiFi 网络设备(符合 IEEE 802.11b/g/n 标准)、蓝牙/ZigBee 设备、汽车娱乐系统、智能电表、照明控制、POS 终端和工业无线控制等。

    2. 技术参数


    - 工作频率:2.4~2.5 GHz
    - 电压驻波比 (VSWR):最大 2.0 : 1
    - 峰值增益:4.4 dBi (典型值)
    - 极化方式:线性
    - 辐射模式:全向
    - 阻抗:50 欧姆
    - 工作温度范围:-40 °C 到 85 °C
    - 最大功率:1 W
    - PCB 尺寸:18.4mm x 7.5mm x 0.55mm
    - 电缆规格:直径 1.13mm,长度 200mm,颜色为黑色
    - 安装方式:双面粘合胶带

    3. 产品特点和优势


    - 最小体积:市场上最小的 PCB 天线之一,特别适合空间受限的应用场合。
    - 便于安装:采用双面粘合胶带设计,方便在设备中快速安装。
    - 多样化设计:提供多种连接器和电缆选项,以适应不同的应用需求。
    - 环保认证:无卤素且符合 RoHS 标准,绿色环保。

    4. 应用案例和使用建议


    - 平板电脑/台式电脑:确保天线放置在设备边缘,远离金属物体至少 5mm。
    - 智能家居:可以用于各种 WiFi 和蓝牙设备,确保在适当的温度范围内使用。
    - 汽车娱乐系统:注意避免高温环境对设备的影响。
    使用建议:
    - 在安装时,尽量避免天线靠近金属部件,以确保最佳的性能表现。
    - 需要定期检查天线连接部分是否松动或损坏,及时进行更换或维修。

    5. 兼容性和支持


    - 兼容性:此款天线支持 I-PEX 连接器,可与各种标准的无线电卡相兼容。
    - 支持:厂商提供详尽的技术文档和售后支持,对于产品疑问和技术支持均可联系厂家获取帮助。

    6. 常见问题与解决方案


    - Q1:安装时天线信号不稳定?
    A1: 请确保天线放置在设备边缘且远离金属物体至少 5mm。

    - Q2:设备在高湿度环境下运行出现故障?
    A2: 请确保设备的工作环境在规定的温度范围内(-40 °C 至 85 °C)。

    7. 总结和推荐


    YAGEO ANTX200P001B24003 的确是一款性能优异且适用范围广泛的 PCB 天线。它不仅具备出色的尺寸和安装便利性,还提供了多种设计选项,使得它能够很好地满足不同应用场景的需求。因此,强烈推荐此款天线用于各类无线通信设备。

ANTX200P001B24003参数

参数
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz
支持协议 -
典型天线增益 4.4dB
最大电压驻波比 2
长*宽*高 18.4mm*7.5mm*550μm
安装方式 黏合安装
零件状态 在售
包装方式 袋装

ANTX200P001B24003数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 天线 YAGEO/台湾国巨 ANTX200P001B24003 ANTX200P001B24003数据手册

ANTX200P001B24003封装设计

查看详情并下载
Symbol
Footprint
3D Model
